Зарядное устройство из блока питания компьютера

Содержание

Зарядное устройство из БП ноутбука


Блок питания ноутбука.

Блок питания ноута имеет выходное напряжение в 19 В, параметр нужно снижать. Для этого используют 2 метода.

Без переделки

Способ подразумевает последовательное соединение АКБ автомобиля с мощной лампой. Осветительный прибор будет отнимать часть напряжения. Один контакт лампы соединяется с плюсовой клеммой питающего блока, другой — с плюсом АКБ. После этого зарядное устройство подключают к электрической сети.

С переделкой блока питания

Процесс переделки источника питания ноутбука включает такие этапы:

  1. Разборка корпуса. Работу выполняют аккуратно, стараясь не повредить пластиковые детали, которые пригодятся для дальнейшего использования. Внутреннюю плату подключают к вольтметру, точно определяющему напряжение. Чаще всего оно составляет 19 В.
  2. Снижение напряжения. Для этого заменяют резистор, расположенный на выходе. Деталь соединяет шестой контакт микросхемы ТЕА1761 с плюсовой клеммой питающего блока. Элемент удаляют с помощью паяльника. Мультиметром замеряют сопротивление детали. Рабочее значение — 18 кОм. Вместо удаленного элемента устанавливают временный номиналом 22 кОм. Перед монтажом сопротивление настраивают на 18 кОм. Резистор запаивают, не затрагивая других компонентов схемы. Постепенным изменением сопротивления достигают снижения напряжения до 14,4 В.
  3. Удаление резистора. После получения нужного напряжения деталь снимают и замеряют сопротивление. Оно должно составлять 12,5 кОм. На основании этой величины выбирают постоянный резистор. Можно использовать 2 детали номиналом 10 и 2,5 кОм. Концы резистора устанавливают в термокембрик и припаивают к плате.
  4. Тестирование схемы. Перед сборкой заменяют выходные параметры тока. Значения в 14,2 В достаточно для .
  5. Сборка устройства. С соблюдением полярности припаивают провода с зажимами. Минусовой контакт может иметь вид главного провода, плюсовой — оплетки.

В результате получается зарядное устройство с выходной силой тока 3 А. При падении параметра процедура зарядки считается законченной. Удобство пользования обеспечивает амперметр, включаемый в схему прибора.

Как правильно зарядить АКБ самодельной зарядкой?

Чтобы не допустить быстрого выхода из строя АКБ, надо учитывать определенные нюансы по правильной подзарядке.

Сначала отключите клеммы батареи от зажимов. Открутите болты, которые крепят фиксирующую планку аккумулятора.
Демонтируйте устройство из посадочного места, отнесите домой или в гараж.
Прочистите корпус от загрязнений

Обратите внимание на сами клеммы. Если на них есть окисления, их следует очистить

Используйте зубную или строительную щетку, подойдет наждачная бумага мелкой зернистости. Главное — не счистить рабочий налет.
Если аккумулятор обслуживаемый, откройте все его банки и проверьте в них уровень электролита. Рабочий раствор должен покрывать все секции. Если это не так, то заряд батареи может привести к быстрому испарению кипящей жидкости, что отразится на функциональности батареи и ее исправности в целом. При необходимости добавьте в банки дистиллированную воду. Визуально осмотрите корпус батареи на предмет дефектов, иногда утечка жидкости связана с наличием трещин. Если повреждения серьезные, то АКБ подлежит замене.
Подключите зажимы самодельного ЗУ к клеммам АКБ, соблюдая полярность. После этого девайс можно подключать к бытовой сети. Пробки на банках при этом откручивать не надо.
Когда процедура заряда будет завершена, проверьте уровень электролита и если все нормально, то закрутите банки. Установите батарею в автомобиль и убедитесь, что она в рабочем состоянии.

Как переделать блок питания в зарядку АКБ

Использовать БП от компьютера, в качестве основного звена самодельного зарядного устройства гораздо безопаснее прямого подключения к бытовой сети.

Необходимые материалы и инструменты

Для сбора самодельного устройства необходимо подготовить:

  1. БП на микросхеме TL494 или KA7500, отсоединенный от стационарного компьютера.
  2. Мультиметр.
  3. Паяльник.
  4. Два провода разного цвета по 1 м.
  5. Нож.
  6. Крестовую и плоскую отвертки.
  7. Зажимы, или так называемые «крокодилы».
  8. Светодиодный элемент.
  9. Два конденсаторных элемента на 25 В.
  10. Резисторы номиналом 2,7 и 1 кОм, 200, 68 и 0,47 Ом.
  11. Диоды (2-3шт.).
  12. Реле с 4 клеммами.
  13. Силиконовый герметик.

Этих элементов будет достаточно для сбора ЗУ, которое сможет вернуть аккумулятор ТС к жизни за несколько часов.

Инструкция по изготовлению в домашних условиях

Чтобы собрать зарядное устройство для аккумулятора, нужно четко следовать алгоритму. Он состоит из следующих шагов:

  1. Откройте системный блок, сняв крышку, которая обычно крепиться на 4 болта.
  2. Отпаяйте переключатель 220/110В и все провода, которые от него отходят. Это защитит устройство от резкого скачка напряжения.
  3. Уберите все провода, отходящие от микросхемы, за исключением желтого и черного пучков, а также одного зеленого провода.
  4. Замените два конденсаторных элемента, расположенных на желтом проводе, на новые 25 В.
  5. Удалите защиту от скачков напряжения, это поможет избежать выключения при поднятии напряжения до 14,4 В.
  6. Деактивируйте средство защиты от перепадов напряжения путем замыкания 3 оптронов.
  7. Увеличьте выходное напряжение до необходимых показателей с помощью дополнительной платы TL431, на которой расположен подстроечный резисторный элемент. Замените его. Сопротивление новой детали должно быть не ниже 2,7 кОм.
  8. Удалите транзисторный элемент, расположенный рядом с платой.
  9. Стабилизируйте выходное напряжение, подключив второй резистор с рабочей величиной сопротивления 200 Ом, при мощности 2 Вт. Резистор, который устанавливается на дополнительный канал, должен обладать параметрами 68 Ом и 0,5 Вт, соответственно.
  10. Ограничьте силу тока на выходе до 8 А путем выпаивание старого резистора и его замены на новый с большим номиналом на 0,47 Ом.
  11. Вмонтируйте в устройство дополнительную схему, состоящую из реле, диодных компонентов, резистора на 1 кОм и светодиода. Если последний элемент горит, значит цепь подключена верно.
  12. Закрепите реле на вентиляторе блока с помощью герметика или болтов.
  13. Вмонтируйте в ЗУ мультиметр путем параллельного соединения к цепи.
  14. В корпусе зарядного устройства проделайте 2 отверстия для нейлоновых стяжек. Ими будут фиксироваться провода на блоке.
  15. Подсоедините провода с соблюдением полярности. К аккумулятору подключение производится с помощью «крокодилов».
  16. Проверьте работоспособность собранного устройства.

Процесс состоит из достаточно большого количества шагов, выполнение которых требует, как минимум, базовых знаний в радиотехнике.

Всегда следует помнить о мерах предосторожности

Зарядное устройство из БП ноутбука

Можно соорудить зарядный девайс из блока питания ноутбука.

Величина выходного напряжения варьируется в районе 19 вольт, а значение силы тока составляет около 6 ампер. Этих параметров достаточно, чтобы обеспечить заряд аккумуляторной батареи, но напряжение слишком высокое. Решить проблему можно двумя способами.

Без переделки БП

Потребуется последовательным образом с аккумулятором машины подключить так называемый балласт в виде мощной лампы от оптики. Источник освещения будет использоваться в качестве ограничителя тока. Простой и доступный вариант. К плюсовому выходу блока питания ноутбука подключается один контакт лампы, а второй ее контакт подсоединяется к плюсу аккумуляторной батареи. Минус от блока питания подключается напрямую к отрицательной клемме аккумулятора по проводу. После этого БП можно включать в бытовую сеть. Способ очень простой, но есть вероятность выхода из строя источника освещения. Это приведет к неработоспособности как аккумулятора, так и блока.

Канал It’s simple опубликовал ролик, в котором наглядно показал, как выполнить подзарядку машинного аккумулятора с помощью обычного БП от ноутбука и лампочки.

С переделкой блока питания

Потребуется понизить параметр напряжения БП, чтобы напряжение на выходе составляло около 14-14,5 В.

Рассмотрим процесс изготовления и сборки зарядного девайса на примере блока питания от ноутбука Great Wall:

  1. Сначала следует разобрать корпус блока питания. При разборке не повредите его, поскольку он будет использоваться для дальнейшей эксплуатации. Плату, которая расположена внутри, можно подключить к вольтметру, чтобы точно узнать, какое ее рабочее напряжение. В нашем случае оно составляет 19,2 вольта. Используется плата, построенная на микросхемах TEA1751+TEA1761.
  2. Выполняется задача по снижению величины напряжения. Для этого потребуется найти резисторный элемент, расположенный на выходе. Нужна деталь, соединяющая шестой контакт схемы ТЕА1761 с положительным выводом блока питания. Этот резисторный элемент следует выпаять при помощи паяльника и произвести замер его сопротивления. Рабочий параметр составляет 18 кОм.
  3. Вместо демонтированного элемента устанавливается подстроечный резисторный компонент на 22 кОм, но перед впаиванием его следует настроить на 18 кОм. Аккуратно запаяйте деталь, чтобы не повредить другие элементы схемы.
  4. Постепенно понижая величину сопротивления, надо добиться того, чтобы на выходе параметр напряжения составил 14-14,5 вольт.
  5. Когда вы получите напряжение оптимальное для зарядки автомобильного аккумулятора, запаянный резистор можно отпаять. Производится замер его параметра сопротивления, в нашем случае он составляет 12, 37 кОм. По этой величине или близкой к ней подбирается постоянный резистор. Мы используем два резистора на 10 кОм и 2,6 кОм. Концы обеих деталей устанавливаются в термокембрик, после чего происходит их впаивание в плату.
  6. Полученную в итоге схему рекомендуем протестировать перед сборкой устройства. Параметр напряжения на выходе составит 14,25 вольт, этого достаточно для заряда батарейки.
  7. Приступаем к сборке девайса. Подключите провода с зажимами. Перед их впаиванием убедитесь в том, что на выходе соблюдается полярность. В зависимости от блока ноутбука, минусовой контакт может быть выполнен в виде центрального провода, а положительный — в виде оплетки.
  8. В итоге вы получаете девайс, который может правильно заряжать АКБ. Величина тока в ходе заряда варьируется в районе 2-3 ампер. Если этот параметр падает до 0,2-0,5 ампер, то процедуру подзарядки можно считать завершенной. Для более удобного использования ЗУ оборудуют амперметром, зафиксировав его на корпусе. Можно использовать светодиодную лампу, которая будет говорить автовладельцу о завершении процесса зарядки.
Популярные статьи  Самодельная кормушка для фидера

Канал kt819a предоставил ролик, в котором подробно рассмотрено зарядное устройство, сделанное из БП ноутбука.

https://youtube.com/watch?v=Ph1xw-hQu78

Можно ли заряжать аккумулятор автомобиля блоком питания от ноутбука

В комплекте с ноутбуком идет блок питания, который с помощью дополнительных манипуляций, можно переделать в ЗУ для аккумулятора. Для заряда АКБ от блока ноутбука, следует подготовить несколько ламп накаливания, которые будут служить неким балластом цепи. Именно их горение будет говорить о том, что цепь подключена верно.

Схема цепи достаточно проста, главное, не забыть про полярность

Цепь нуждается в одном балласте, но его необходимо правильно подобрать

Поэтому важно начинать с лампы минимального наминала. Если при проверочном подключении она будет гореть, значит можно попробовать более мощный аналог

Правильным выбором станет лампа с максимально допустимым номиналом.

Схема цепи достаточно проста, главное, не забыть про полярность. Так, для получения самодельной зарядки, следует «минус» БП соединить сначала с лампой, а потом непосредственно с «минусом» АКБ. Плюсовые полюса двух устройство соединяются друг с другом напрямую, без перемычек.

496 comments on “ Зарядное устройство из компьютерного блока питания ”

Добрый день у вас выше указан D1 Диод При подключение вольт амперметра какой номинал ? или это из самой схемы ?

Добрый вечер! Диод на схеме D1 1N4007.

Добрый день Сергей. Не затруднит-ли Вас оказать мне помощь в решении такой задачи. Из китайских модулей собран БП с регулировкой V 1,5-33 вольт и регулировкой А 0-6 ампер. БП может работать в 2-х режимах 1) с постоянным выходом, 2) с циклическим выходом — 0 (пауза) или V (установленное в постоянном режиме). Цикличность(длительность) каждого состояния регулируется в пределах от 0,01 сек до 99 мин. Режим цикличности я использую для десульфатации АКБ — заряд-разряд (автомобильная лампа). Схема переключения (заряд-разряд) реализована на реле, которое в процессе эксплуатация показало свою не надежность. Возможно-ли реализовать электронную схему такого переключения? Заранее признателен и всяческих успехов в наступившем году.

Добрый вечер Геннадий! Сделать на тиристорах не получится потому, что у вас реле стоит на переключение, а тиристоры могут только включать и отключать нагрузку. В магазинах продаются твердотельные реле, они не имеет механических контактов, а использует электрические и оптические свойства полупроводников. Но стоят очень дорого. Проще заменить ваше реле на более мощное например автомобильное пяти контактное на 30А или на 100А такое никогда не сгорит.

Огромное спасибо Сергей. Тиристоры я даже не рассматривал. Возможно-ли использовать транзисторный (биполярный или полевой)? Для этой цели поставить диодную развязку между БП и АКБ с подключенным ключом с нагрузкой, а управление ключом осуществлять напряжением с того-же БП (0 или Uвых БП). Вопрос «как реализовать такой ключ?». При Uвых=0,5в(логический 0) ключ открыт и лампа горит и наоборот, быстродействие значения не имеет. Спасибо, всех благ.

На тиристорах лучше будет. На транзисторах падение напряжения большое. Хотя бы примерную схему вашего БП посмотреть.

Сергей.Как подписаться на ваш сайт?

Сергей по данной ссылке подписаться не удаётся-открывается страница,ана ней только текст и всё.

Николай нужна специальная программа одна из этих на выбор Feedreader 3.08, FleetNews 1.6, infoscape 1.7, Noopod 3.0.1.0, QuickRSS 2.0, RSS Aggregator 2.6 вставляете ссылку в программу и все новые самоделки с моего сайта будут автоматически отображаться в программе.

Здравствуй Сергей.Сколько перелопатил сайтов по переделке БП от ПК и всё не нравилось-слишком много делов (а я уже старенький)-много деталей выпаивать.И вот наконец удача-зашёл к тебе на сайт.Минимум работы,а результат тот же,что и у других. У меня блок-ATX MEC320 350W.На TL494. Буду его делать. Есть блок питания Повер 510-на UC3843 и супервизор WT 7527.Но этот Повер 510-наверно не потяну .

Добрый вечер Николай! Будут вопросы с блоком на TL494, пишите я вам помогу.

Сергей .Добрый день.Если отрезать дорожку к 4 ой ножке TL-494 ,а от 4 ой ножки перемычка на GND.Нужно ли в таком случае перерезать питание +5 вольт к 13,14,15 ножкам TL-494.Ведь перерезав дорожку к 4ой ноге микросхемы и закоротив на землю мы уже отключаем защиту микросхемы?

Добрый вечер Николай! Достаточно отключить защиту одним удобным для вас способом. Например если отрезали дорожку от 4 ноги, а потом 4 ногу соединили с GND, то больше ничего делать не надо, защита будет отключена.

Спасибо.Понял,но с переделкой придётся мне потерпеть.Блок питания поставил к газовой колонке-дежурным питанием.Как всегда не вовремя сели батарейки на праздники негде было купить.Буду искать ещё АТХ блок.

Как сделать зарядку для АКБ из блока питания компьютера?

При сборке зарядного блока соблюдают требования, делающие прибор пригодным для восстановления работы аккумулятора. Выходное напряжение не должно превышать 14,4 В. В противном случае источник питания быстро выйдет из строя.

Необходимые материалы и инструменты

Для сборки устройств различной мощности используют такие материалы и инструменты:

  1. Зажимы. Используются для подсоединения питающих кабелей к клеммам батареи.
  2. Резисторы R43. Рекомендуется приобрести детали номиналом 2,7 и 10 кОм.
  3. Отвертки. Потребуются крестовая и плоская насадки.
  4. Конденсаторы. Необходимый номинал — 25 В.
  5. Диоды 1N4007.
  6. Светодиодная лампочка. Рекомендуется выбирать элемент зеленого цвета.
  7. Силиконовый герметик.
  8. Мультиметр.
  9. Медные кабели. Потребуется 2 провода длиной 1 м.

Блок питания компьютера должен иметь такие параметры:

  • выходное напряжение — 12В;
  • номинальное входное напряжение 110/220 В;
  • потребляемая мощность — 230 В;
  • максимальная сила тока — 8 А.

Пошаговая инструкция


Зарядное устройство.

Компьютер питается от блока с напряжением 220 В, этот параметр для зарядного устройства должен составлять не более 14,4 В. Главная задача — снижение рабочего показателя.

Для этого используется резистор, обеспечивающий регулировку выходного напряжения во всех режимах. Процесс сборки зарядки своими руками включает такие этапы:

  1. Подготовка компьютерного блока. Деталь освобождают от лишних элементов, после чего отключают все кабели. Контакты разъединяют путем нагревания. Необходимо снять переключатель напряжения. Это позволяет избежать перегорания устройства. Удаляют оба кабеля, подведенных к конденсатору в цепи. На микросхеме находится 4 провода желтого цвета. Их демонтировать не нужно. Оставляют и 4 черных кабеля, а также 1 зеленый.
  2. Осмотр микросхемы. Провод желтого цвета подключается к конденсаторам на 12 В. Этого параметра недостаточно для зарядки автомобильной АКБ, поэтому детали заменяют элементами номиналом 25 В.
  3. Обеспечение автоматического включения блока. Если устройство встроено в компьютер, оно активируется при замыкании некоторых контактов. Необходимо снять средство защиты от перепадов напряжения. Защита принимает повышение параметра до 14,4 В за скачок, в результате чего зарядка перестает функционировать. Схема снабжена 3 оптронами, обеспечивающими связь между передатчиками входного и выходного напряжения. Деактивируют элементы путем замыкания контактов.
  4. Получение нужного значения напряжения. Для этого устанавливают плату TL431. Компонент настраивает напряжение, поступающее по всем каналам устройства. Для повышения рабочего параметра используют резистор. Однако он дает недостаточное напряжение. Встроенный резистор заменяют новым, имеющим сопротивление менее 2,7 кОм.
  5. Удаление транзистора. Элемент, расположенный рядом с платой TL431, может препятствовать нормальной работе зарядного блока. Его нужно снять.
  6. Стабилизация выходного напряжения. Необходимо улучшить параметры канала, пропускающего ток 12 В. Использовать вспомогательные схемы с напряжением 5 В нельзя. Требуемую нагрузку обеспечивает резистор с сопротивлением 200 Ом. Дополнительный канал снабжается элементом номиналом 68 Ом. После монтажа резисторов можно отрегулировать напряжение.
  7. Ограничение силы выходного тока. Этот параметр на выходе блока не должен превышать 8 А. Для получения нужного значения повышают сопротивление резистора, включенного в электрическую цепь обмотки трансформатора. Деталь заменяют элементом большего номинала. Старый резистор выпаивают, после чего фиксируют новый. После выполнения этого действия сила тока не будет повышаться даже при замыкании.
  8. Установка дополнительной схемы. Плата не входит в комплект блока, поэтому ее делают своими руками. Для этого потребуется реле с 4 клеммами на 12 В. Схему снабжают диодом, отражающим процесс зарядки. Если лампочка горит, зарядное устройство подключено к аккумуляторной батарее правильно.
  9. Обеспечение защиты от перепадов напряжения. 2 диода соединяются параллельно. Реле закрепляют на вентиляторе компьютерного блока силиконовым герметиком. При отсутствии такого средства используют болты.
  10. Подсоединение проводов с зажимами. Рекомендуется использовать разноцветные кабели, что позволяет соблюдать полярность. К зарядному блоку провода прикрепляют нейлоновыми стяжками, которые пропускают через просверленные заранее отверстия. Для измерения силы тока заряда устройство снабжают амперметром. К электрической цепи прибор подключается параллельным способом.
  11. Проверка работоспособности зарядного устройства.
Популярные статьи  Котик – игрушка из ниток

Как можно зарядить автомобильный аккумулятор в домашних условиях

Аккумулятор транспортного средства устроен таким образом, что до определенного момента он может получать питание непосредственно от автомобиля. Но всем водителям известно, что чем дольше эксплуатируется устройство, тем чаще оно нуждается в дополнительной подзарядке. Поскольку генератор выдает напряжение 14,1 В, а этих значений достаточно лишь для поддержания работоспособности аккумулятора, а для полной зарядки необходимо получить напряжение 14,4 В.

Существует множество вариантов сбора самодельных зарядок, которые способны вернуть автомобиль в строй. Одни из них подразумевают использование сложных механизмов, таких как импульсивные схемы с автоматическими выключателями, другие наоборот предельно просты, и не требует глубоких знаний в сфере радиотехники.

Дома практически всегда можно найти составные части электроприборов, которые используются для сбора зарядки. Так, можно использовать компьютерный блок питания, отключенный от устройства. Его достаточно подсоединить к АКБ с помощью двух метровых проводов, которые необходимо замкнуть между собой, формируя перемычку. В качестве источника напряжения можно также использовать ЗУ от других гаджетов, которое на выходе имеет напряжение 12 В.

Второй способ подразумевает использование выпрямительного диода с обратным напряжением более 1000 В и током более 3 А. Главное, соблюдать последовательность подключения деталей, чтобы устройство не замкнуло. Так плюсовый вывод диода должен подключаться к ограничительной нагрузке, в качестве которой можно использовать обычную лампочку на 220 Вт.

Вне зависимости от вида ЗУ, при его подключении к аккумулятору, важно соблюдать полярность. В противном случае АКБ будет терять свой заряд

Как правильно зарядить АКБ самодельной зарядкой?

Чтобы батарея не вышла из строя, при восстановлении заряда соблюдают такие правила:

АКБ отсоединяют от бортовой сети автомобиля. Для этого снимают болты, удерживающие фиксатор аккумулятора. Устройство вынимают из гнезда и относят в отапливаемое помещение.
Корпус АКБ очищают от загрязнений

Особое внимание удаляют клеммам. Их очищают от остатков электролита зубной щеткой или наждачной бумагой

Главное — не удалить рабочее напыление.
Открыв банки АКБ, проверяют уровень электролита. Раствор должен полностью скрывать металлические пластины. При снижении уровня жидкости образуются газы, приводящие к взрыву. При необходимости банки заполняют дистиллированной водой.
Корпус осматривают на наличие сколов и трещин. При обнаружении крупных дефектов батарею заряжать нельзя.
При подключении зарядного прибора соблюдают полярность. Если все выполнено правильно, устройство подключают к сети. Снимать колпачки банок не нужно.

После восстановления заряда оценивают количество электролита. Если оно не изменилось, аккумулятор можно устанавливать в автомобиль.

ЗУ из лампового телевизора

Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.

То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.

Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.

Принципиальная схема зарядного устройства из телевизора имеет такой вид.

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.

Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9\’.

А к выводам 10 и 10\’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.

Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1\’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2\’. На этом с трансформатором работы завершены.

Далее нужно сделать диодный мост. Для этого потребуется 4 диода, способных работать с током в 10 А и выше. Для этих целей подойдут диодные мосты Д242 или аналоги Д246, Д245, Д243.

На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10\’, а также провода, которые будут идти к АКБ.

Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.

Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.

Зарядное из компьютерного блока питания

Первым делом, о чем хочется сообщить, это то, что многие элементы в блоке находятся под опасным для жизни напряжением, если есть сомнения в правильности ваших действий – не рискуйте, ни своим здоровьем, ни работоспособностью вашего БП.

Для переделки подойдет практически любой блок питания ATX

Но стоить обратить внимание на то, что есть более геморройные блоки, а есть менее. Для выбора «удобного» для переделки блока необходимо убедиться в том, что в блоке установлен ШИМ контроллер TL494 или его аналог (KA7500B)

По сути, этот ШИМ использовался практически на всех старых блоках AT и ATX мощностью 200 – 300 Вт.

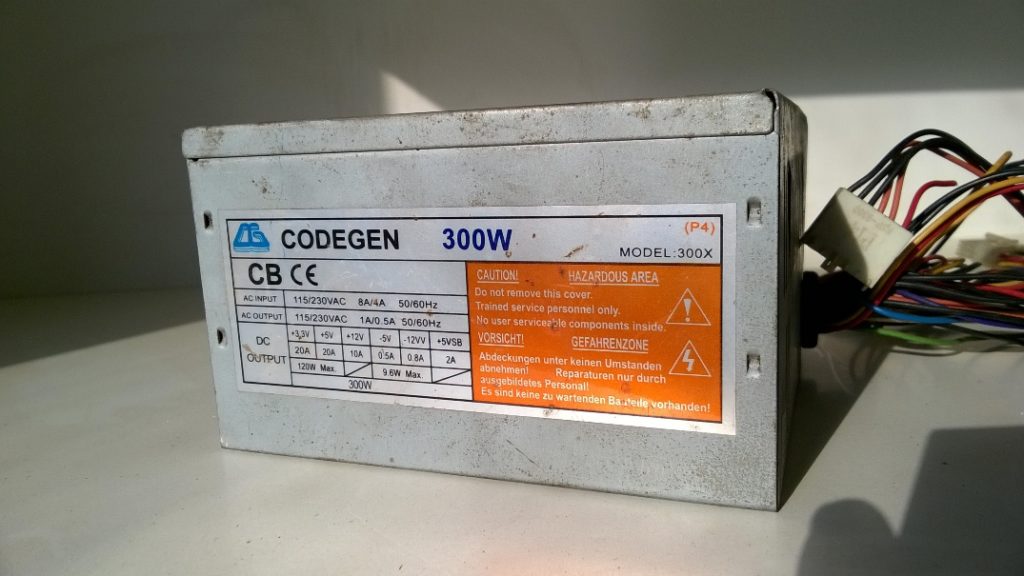

Одни из самых распространенных и дешевых блоков являются блоки Codegen 300X и Codegen 300XA. Вот на них мы и остановимся более подробно. К стати, блоки питания Codegen 200, 250, 300 Вт имеют практически одинаковую схему и отличаются лишь номиналом некоторых элементов, они отлично подходит для переделки в зарядное.

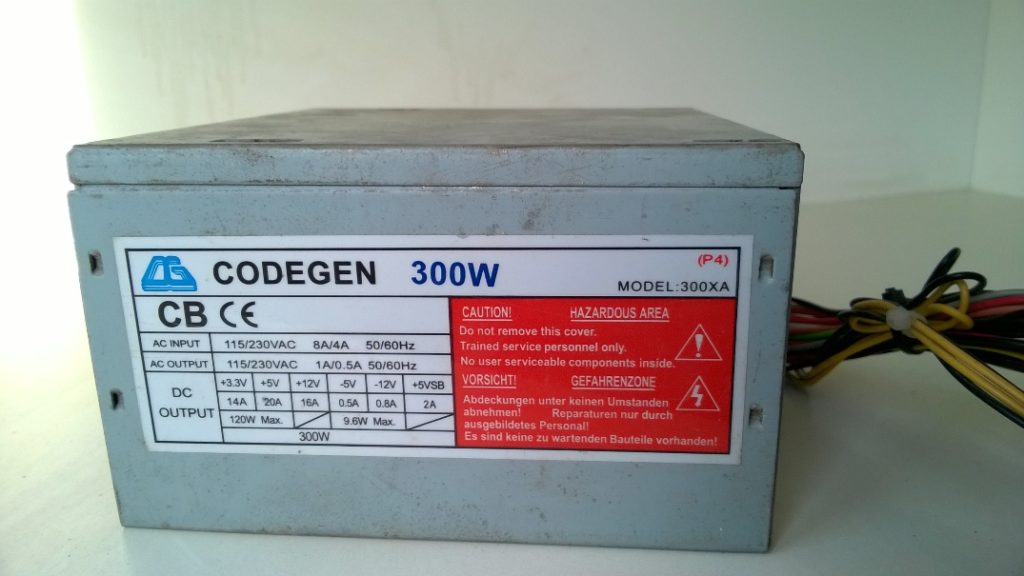

Зарядное из компьютерного блока питания Codegen 300XA

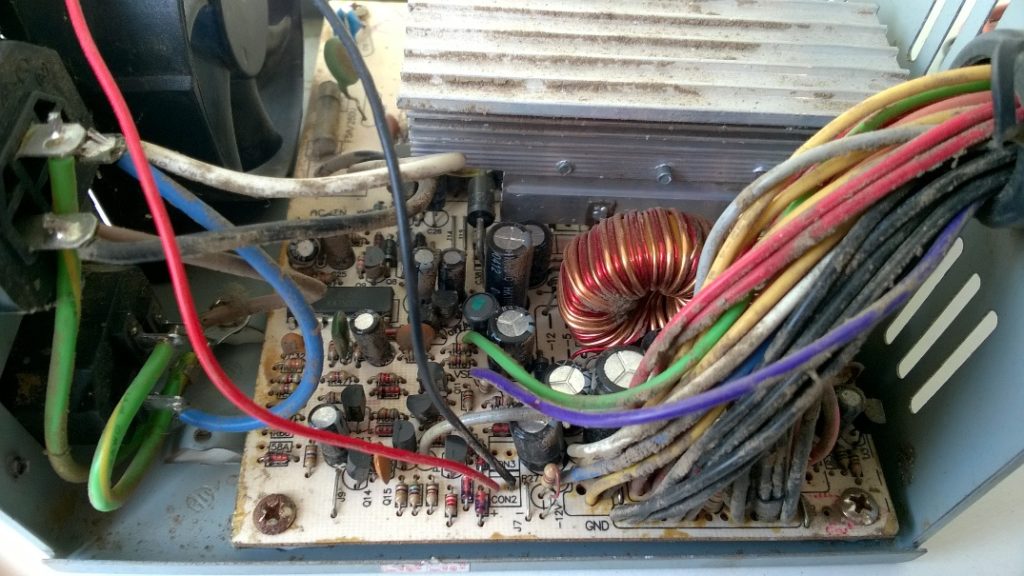

Переделка такого блока будет включать в себя несколько шагов. Разбираем блок питания.

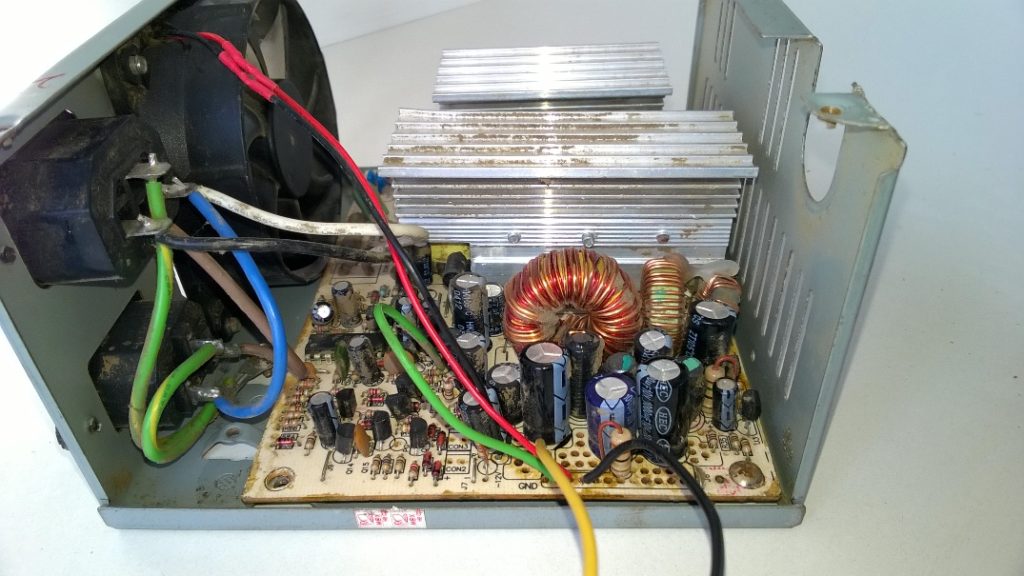

Выпаиваем все провода, которые использовались для подключения. Оставляем лишь черный провод (минус) и желтый провод (шина +12 В). Зеленый провод (Power ON) просто обрезаем и подключаем свободный конец на минус. С помощью замыкания зеленого провода на минус мы добьемся автоматического старта блока при включении в сеть.

Далее необходимо подключить вентилятор охлаждения на шину (– 12 В). В принципе, это можно и не делать, но будет один неприятный момент при подключении АКБ к зарядке. Вентилятор изначально питается с шины +12 В, при подключении АКБ к зарядке на шине + 12 В появляется напряжение и включается вентилятор. Некоторым это может очень не понравиться, так, что рекомендуем подключить красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Популярные статьи  «Чайный домик» в технике декупаж

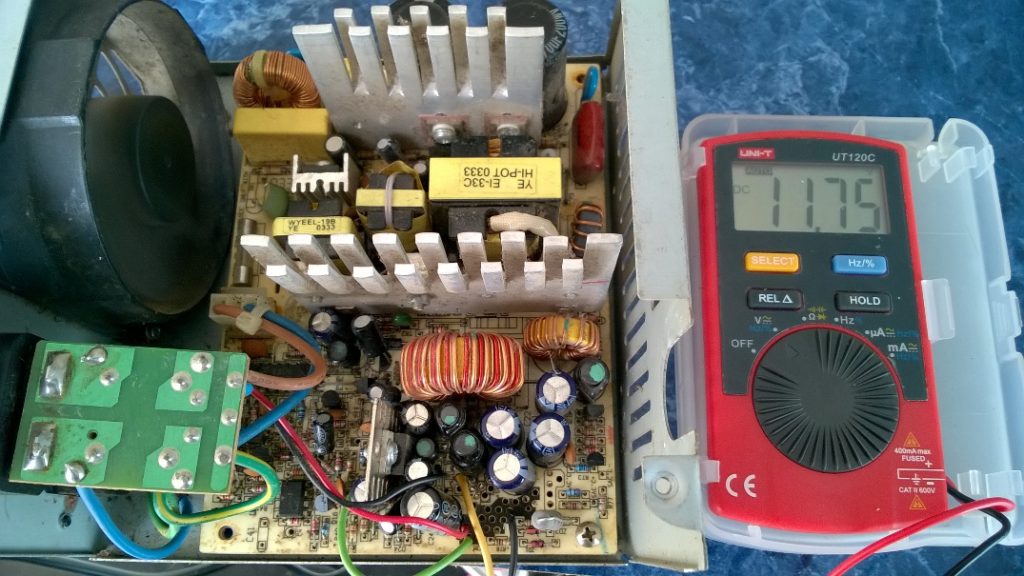

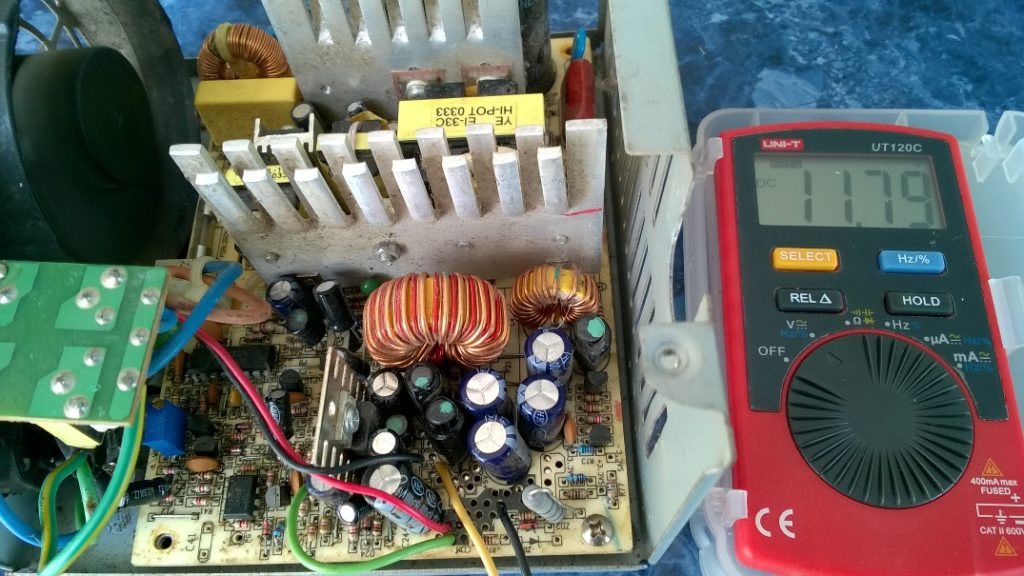

Проверяем работоспособность блока. Блок должен запуститься автоматически, а на выходе должно быть напряжение 12В.

Перед всеми дальнейшими манипуляциями желательно найти схему блока или подобрать наиболее близкую. Ниже изображена схема Codegen 300XA.

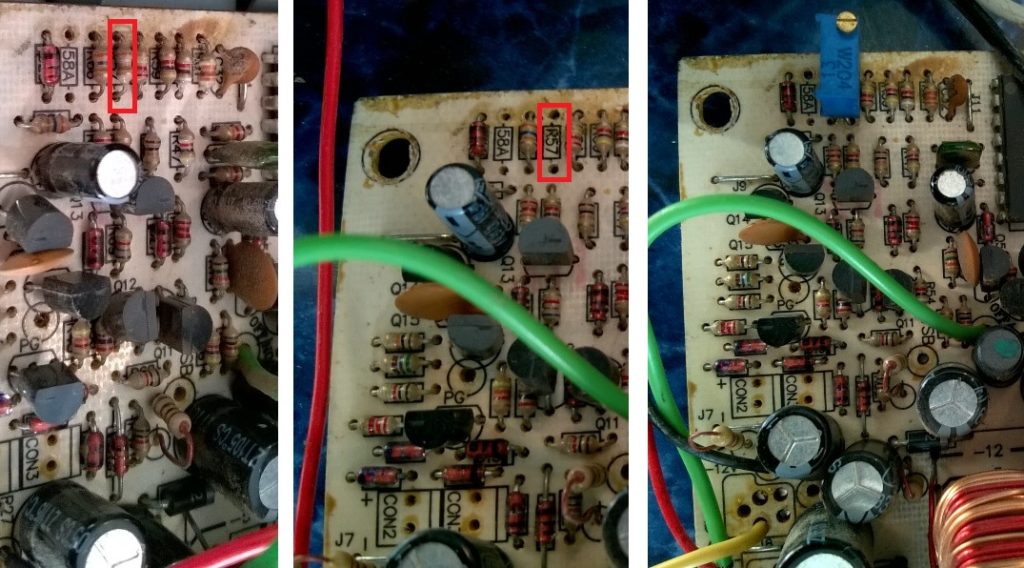

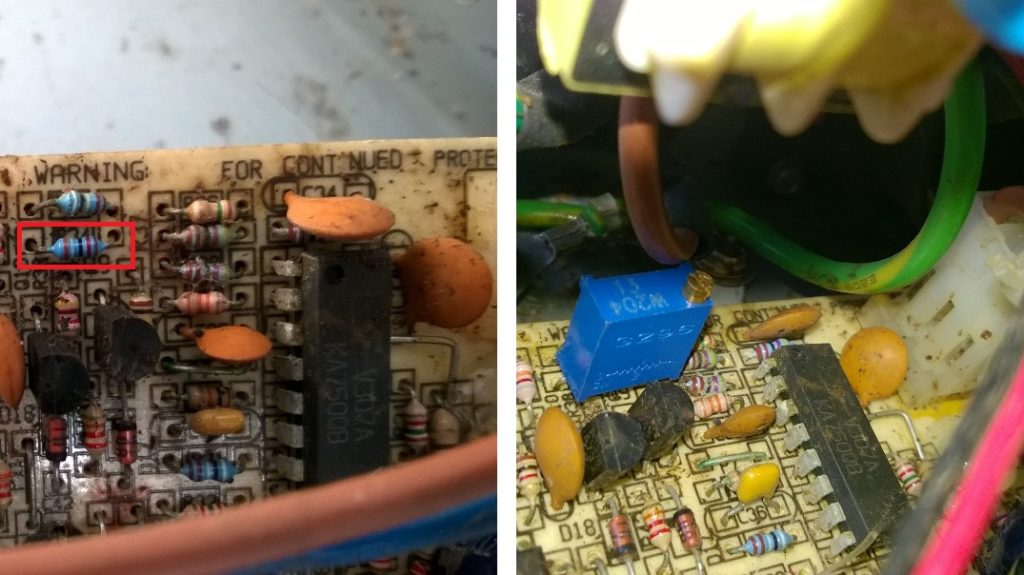

Находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Выпаиваем его и измеряем сопротивление, оно составило 39 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 39 кОм.

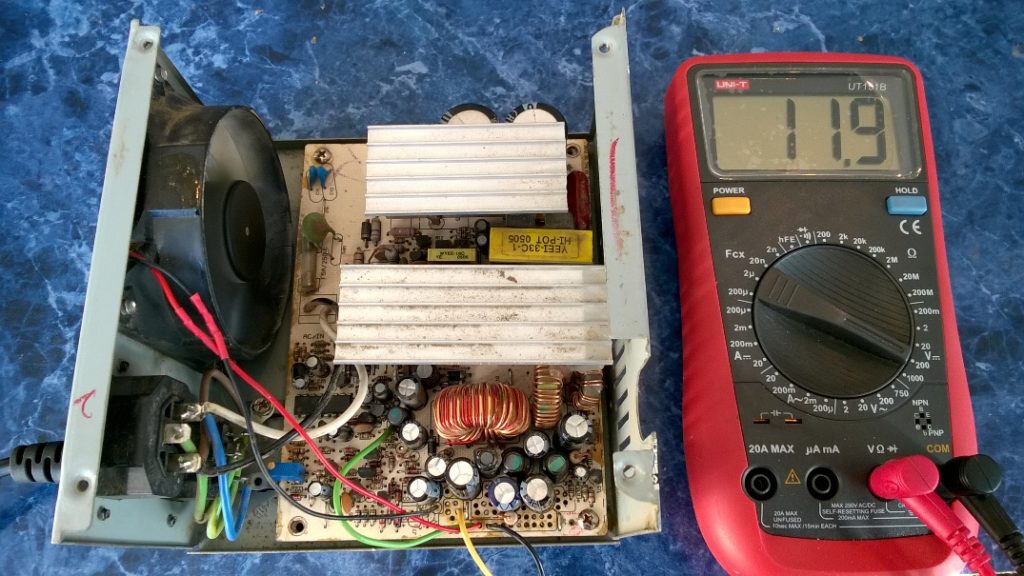

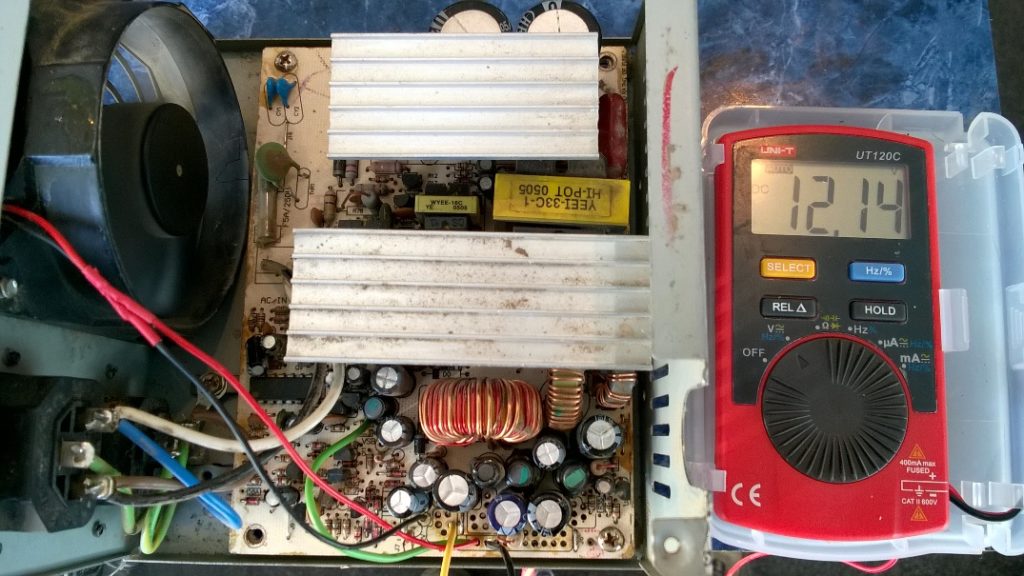

Запускаем блок питания. На выходе напряжение должно быть около 12 В.

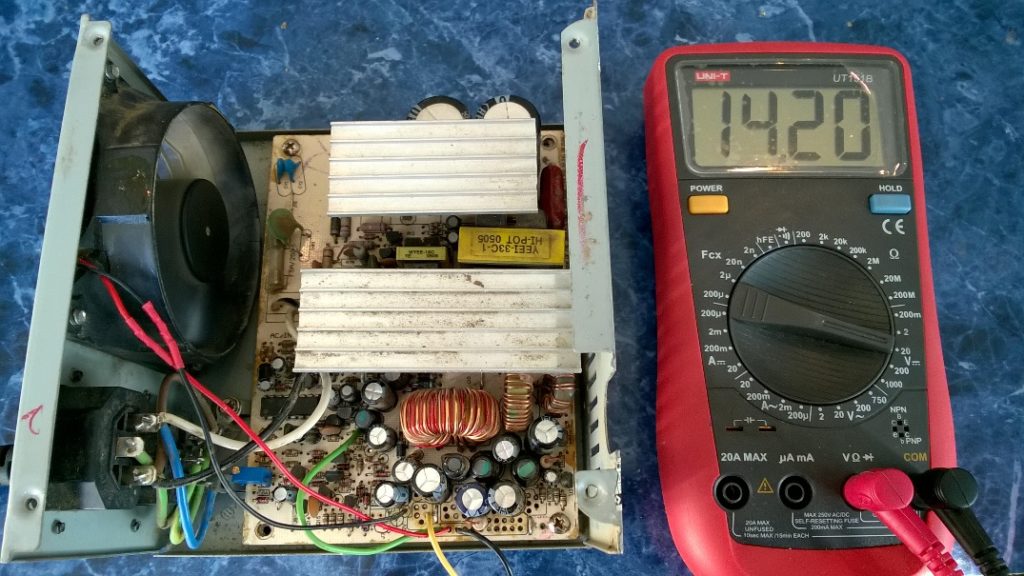

Последним шагом станет поднятие напряжения до 14,2 В с помощью регулировки подстроечного резистора.

Подстроечный резистор лучше всего брать многооборотный, это даст легкую и точную настройку выходного напряжения.

Зарядное из компьютерного блока питания Codegen 300X

Манипуляции, по сути, будут такими же, добавятся лишь пара дополнительных шагов.

Отключаем все провода от блока. Оставляем только черный (минус) и желтый (шина +12 В). Зеленый (Power ON) обрезаем и подключаем свободный конец на минус. Далее подключаем питания вентилятора охлаждения на шину (– 12 В). Красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Тестируем работу. На выходе напряжение 12 В.

На схеме Codegen 300X находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Далее выпаиваем его и измеряем сопротивление, у нашего блока оно составило 38 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 38 кОм.

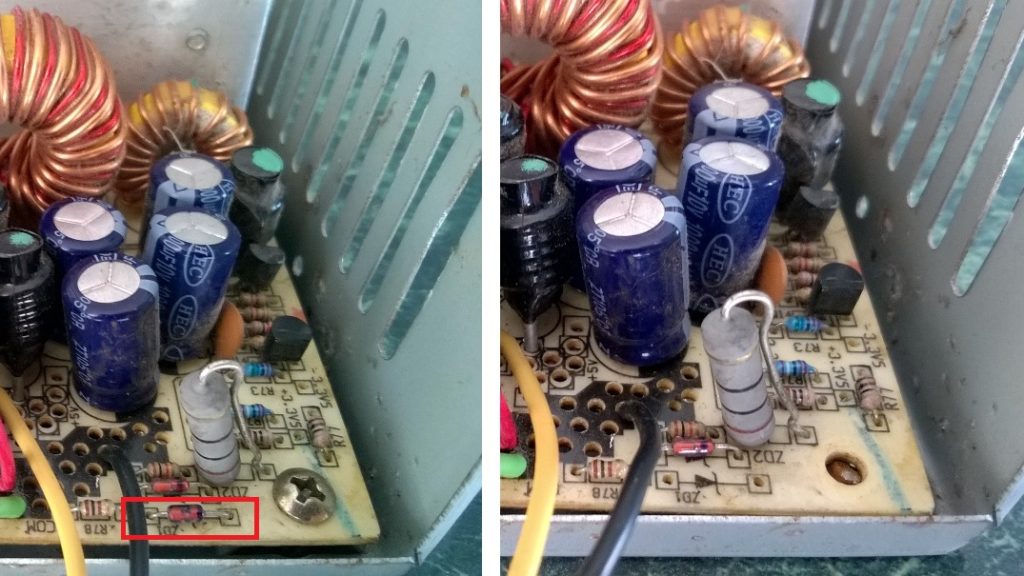

Важно найти стабилитрон ZD1 и удалить его из платы. На схеме он зачеркнут

Если его не выпаять, мы не сможем поднять напряжение выше 13 В, т.к. блок уйдет в защиту.

Запускаем блок питания. На выходе напряжение должно быть почти 12 В.

Финишным этапом будет поднятие напряжения до 14,0 В с помощью регулировки подстроечного резистора. Выше 14,0 В напряжение не стоит подымать на этом БП без дальнейших изменений схемы, т.к. уже при напряжении 14,2 В будут наблюдаться проблемы с запуском блока. А 14,0 В это вполне достаточно для зарядки автомобильного АКБ.

Стоит отметить, что при неправильном подключении АКБ зарядное из блока питания ATX выходит из строя моментально, важно оснащать его хоть самыми простыми защитными схемами от переполюсовки на реле или полевику. Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда

Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда.

comments powered by HyperComments

Связанные материалы

10 практических устройств на AVR-микроконтроллерах. Книга 2. Кравченко А. В….
10 практических устройств на AVR-микроконтроллерах. Книга 2. Кравченко А. В. Издательство:…

ИБП ПК для радиолюбительских целей на TL494 со стабилизацией напряжения и тока…
В этой статье хотелось поделиться еще одним вариантом переделки компьютерных импульсных блоков…

Лабораторный блок питания на скорую руку из компьютерного БП (4-24V, 5-12A)…
При необходимости лабораторный БП (ЛБП) с регулируемым выходным напряжением от 4-х до 24В и током…

Высоковольтный БП (0-350V, 0.5А max) с вольт-амперметром на PIC16F690…
Иногда при регулировочных работах требуется сравнительно высокое напряжение питания устройств или…

Микроконтроллеры AVR в радиолюбительской практике. А. В. Белов…
А. В. Белов Микроконтроллеры AVR в радиолюбительской практике Данная книга представляет собой…

Источники питания. Расчет и конструирование. Браун М….
Браун М. Источники питания. Расчет и конструирование.: Пер. с англ. — К.: «МК-Пресс», 2007. — 288…

Гибридный усилитель для наушников: лампа 6AQ8 (6Н23П) + IRF540…
Приветствую вас, уважаемые датагорцы! Представляю вашему вниманию гибридный усилитель для наушников…

Переделка цифрового усилителя для сабвуфера Canton AS120SC: быстро!…
Принес приятель в ремонт активный сабвуфер Canton AS120SC. Сразу оговорюсь, что речь пойдет не о…

Разработка встроенных систем с помощью микроконтроллеров PIС. Уилмсхерст Т….
Разработка встроенных систем с помощью микроконтроллеров PIС. Уилмсхерст Т. Год издания: 2008…

Микроконтроллеры AVR семейств Tiny и Mega фирмы ATMEL, Евстифеев А.В….
Издательство: Додэка XXI , 560 стр. 2005 г. Книга посвящена вопросам практического применения…

Двухтактный усилитель на ГУ-32…
После подписки на USB-ЦАП на РСМ2702 «GOLDSMITH» встал ребром вопрос: «А на чем его слушать?»…

Зарядное устройство из компьютерного блока питания

Всем привет, сегодня я расскажу, как из компьютерного блока питания сделать зарядное устройство для автомобильного аккумулятора своими руками. Итак, берем блок питания и снимаем верхнюю крышку или просто разбираем его.На плате ищем микросхему и внимательно смотрим на нее, вернее на её обозначение, если вы обнаружили там микросхему TL494 или KA7500 ( или их аналоги), значит вам очень повезло и мы сможем с легкостью переделать этот блок питания, без всяких дополнительных заморочек. Разбираем блок питания, вытаскиваем плату и отпаиваем от неё все провода, они нам больше не понадобятся.Для нормальной зарядки аккумулятора следует повысить выходное напряжение блока питания, так как 12 вольт для зарядки это мало, нам надо, где-то 14.4 вольта.

Делаем так, берём тестер и с помощью его находим пять вольт, которые подходят к 13, 14 и 15 ноге микросхемы и обрезаем дорожку, этим мы отключаем защиту блока питания от повышения напряжения. И соответственно при включении блока в сеть, он будет у нас сразу включаться. Далее находим на микросхеме 1 ногу, следуя по этой дорожке находим 2 резистора их удаляем, в моём случае это резисторы R2 и R1. На их места впаиваем переменные резисторы. Один регулируемый резистор с ручкой на 33 Ком, а второй под отвёртку на 68 Ком. Тем самым мы добились то, что на выходе мы теперь сможем регулировать напряжение в широком диапазоне.

Должно получиться примерно так как на фото. Далее берем кусок провода, длинной в полтора метра и сечением в 2.5 квадрата очищаем от оболочки.Потом берем два крокодила и припаиваем к ним наши провода. На плюсовой провод, желательно установить предохранитель на 10 ампер.

Теперь находим на плате + 12 вольт и землю, и припаяйте к ним провода. Далее подключаем тестер к блоку питания. Установите ручку переменного резистора в левое положение, вторым резистором (который под отвёртку) вращая его установите нижнее значение напряжения 14,4 вольта. Теперь вращая переменный резистор, мы можем видеть, как поднимается у нас напряжение, а вот ниже 14,4 вольт оно теперь опускаться не будет. На этом настройка блока завершена.

Начинаем сборку блока питания. Прикручиваем плату на место.Для красоты я установил во внутрь светодиодную подсветку. Если вы будете устанавливать, как я светодиодную ленту, то не забудь подпаять, последовательно к ней резистор на 22 Ома, иначе она перегорит. На вентилятор в разрыв любого провода установите также резистор на 22 Ома.

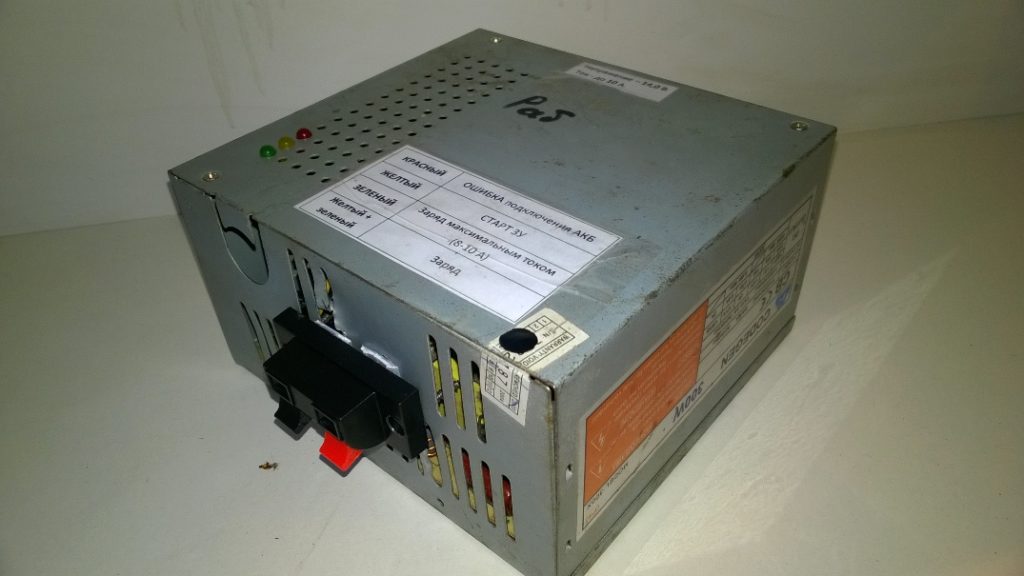

Переменный резистор, я установил на пластину из текстолита и вывел наружу. Нужен для регулировки силы выходного тока за счёт повышения напряжения на выходе, короче, чем больше ёмкость аккумулятора, тем сильнее крутим ручку вправо.Когда я все собрал, провода закрепил термоклеем. Вот такое вот получилось зарядное устройство. Теперь у вас не будет проблем с зарядкой аккумулятора.

Заключение

Основным плюсом девайса считается то, что автомобильная батарея не сможет перезарядиться в процессе подзарядки. Если вы забудете отключить АКБ от зарядного устройства, это не повлияет на ее ресурс эксплуатации и не приведет к быстрому износу. Если вы не оборудуете ЗУ светодиодным индикатором, то не сможете понять, зарядился ли аккумулятор или нет. Как вариант, можно приблизительно рассчитать время подзарядки, используя показания, которые выдает амперметр, подключенный к ЗУ. Рассчитать можно по формуле: величина силы тока умножается на время зарядки в часах. На практике на реализацию задачи по подзарядке требуется около суток при условии, что емкость батареи составляет 55 А/ч. Если вы хотите наглядно видеть уровень подзаряда, то в девайс можно добавить стрелочные или цифровые индикаторы.

 Загрузка …

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
