Регулятор мощности для паяльника своими руками

Содержание

Переключатели и диммеры

Простейшая регулировка температуры применена в паяльниках с переключателем, допускающим всего два положения, а соответственно и два значения температуры.

При минимальном значении паяльник, установленный на подставке, просто поддерживает жало в нагретом состоянии, а при нажатии на клавишу или кнопку, жало нагревается до максимальной температуры, при которой и производится пайка.

Очевидно, что из преимуществ, описанных выше, такой паяльник обладает только возможностью экономить электроэнергию. Главная же задача регулировки – производство качественного и безопасного монтажа компонентов – остается невыполнимой.

Вторая разновидность паяльников с регулировкой – диммируемые. Их конструкция предполагает включение в разрыв питающего кабеля диммера – устройства, ограничивающего потребление электроэнергии паяльником.

При этом действительно появляется возможность регулировки температуры жала, но делается это за счет падения напряжения в диммере.

Соответственно, ни о какой экономичности такой схемы не может быть и речи. Но цена таких устройств довольно низкая и может сыграть решающую роль при выборе.

Медные приспособления

Структура изготовлена из медной проволоки, закрученной спиральным видом. Медь способна передавать ток низкой силы, производимый небольшими трансформаторами.Регулируемые нагревательные составляющие укомплектованы термодатчиком, который отвечает за контроль наконечника. Термопара устанавливается на рабочем жале, что допускает настроить уровень температуры до требуемого состояния. Медная спираль не пропускает через себя электрический ток, производительность агрегата останавливается, либо изменяется показатель нагрузки. Разновидности медных нагревателей:

  • с намотанной на корпус проволокой, препятствующей доступа напряжения к жалу;
  • изолированная структура допускает избежать потери тепла при использовании прибора.

Самодельный терморегулятор

Качество меди зависит на производительность, добавление присадок в целях экономии производителем, может существенно сократить срок службы, испортить ремонтируемые детали.

Разновидности регуляторов

Приборы для соединения различного вида радиодеталей обладают нескольким типом характеристик. Паяльные станции, имеющие регулировки жара и нагрузки выпускается производителем с разными элементами настройки параметров. Основные разновидности:

  • Менять напряжение, мощность узла доступно при помощи симистора. Указанная модификация наиболее распространена при использовании нагревательных компонентов в радиотехнике.
  • Регулировочный элемент тиристорного типа.
  • Модификация для увеличения производительности прибора, допускает изменять силу на выходе до необходимых величин.
  • Индикация делает возможным распознавание, на каком режиме производится нагрев.
  • Низковольтные контроллеры используются конструкциями, рассчитанными на действия с напряжением не более 36 Вольт.

https://youtube.com/watch?v=et60fwS8w5E

Изготовить компоненты, имеющее регулировку температурных объемов вероятно своими руками. Применяется простое строение без помех, предоставляющее вероятность продлить срок службы нагревательного элемента. Надежным считается гальванический компонент, универсальность дает позволение применять конструкцию с различными модификациями и моделями.

Разновидности паяльников с регулировкой температуры

Все современные устройства, применяемые как отдельные электроинструменты, так и в составе паяльных станций, в зависимости от вида нагревательного элемента и способа нагрева жала, подразделяются на импульсные, устройства с нихромовым и керамическим нагревателем.

Импульсный паяльник

Импульсный пистолет для пайки

Такой паяльник представляет собой устройство, работающее от сети, при этом понижающее сетевое напряжение, но увеличивающее частоту тока. Работает такое устройство не все время, только во время нажатия кнопки на рукояти. Благодаря этому, оно экономичнее аналогов других видов, позволяет выполнять пайку очень мелких и деликатных радиодеталей.

С нихромовым нагревателем

Классический нихромовый нагревательный элемент такого устройства представляет собой металлическую трубку с намотанными на нее стеклотканью, слюдой и многочисленными витками тонкой нихромовой проволоки. При нагреве проволока, обладающая большим сопротивлением, разогревает трубку со вставленным в нее медным жалом.

С керамическим нагревателем

Паяльник с керамическим нагревателем

В таких устройствах жало одевают на трубчатый керамический нагревательный элемент, обладающий электропроводностью и большим сопротивлением. При прохождении тока эта керамическая трубка почти мгновенно разогревается, обеспечивая максимально быстрый нагрев установленного на ней жала.

Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)

Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.

Корпус подберите любой

Простые схемы на тиристоре

При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н

Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении

Этот вариант рабочий. Проверен не раз.

Схема регулятора температуры для паяльника на тиристоре

При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².

Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.

На других элементах но тоже без помех

Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.

Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации

Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.

На тиристоре с высокой чувствительностью

Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.

Популярные статьи  Мобиля «Бабочки»

Регулятор мощности для паяльника без помех

Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).

Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.

Если собрали, но напряжение не регулируется

Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).

Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника

Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника.  Второй вариант решения — аналоговая схема управления, а это уже другая схема.

Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.

Паяльник с регулировкой температуры жала: схемы, виды, применение – Токарь

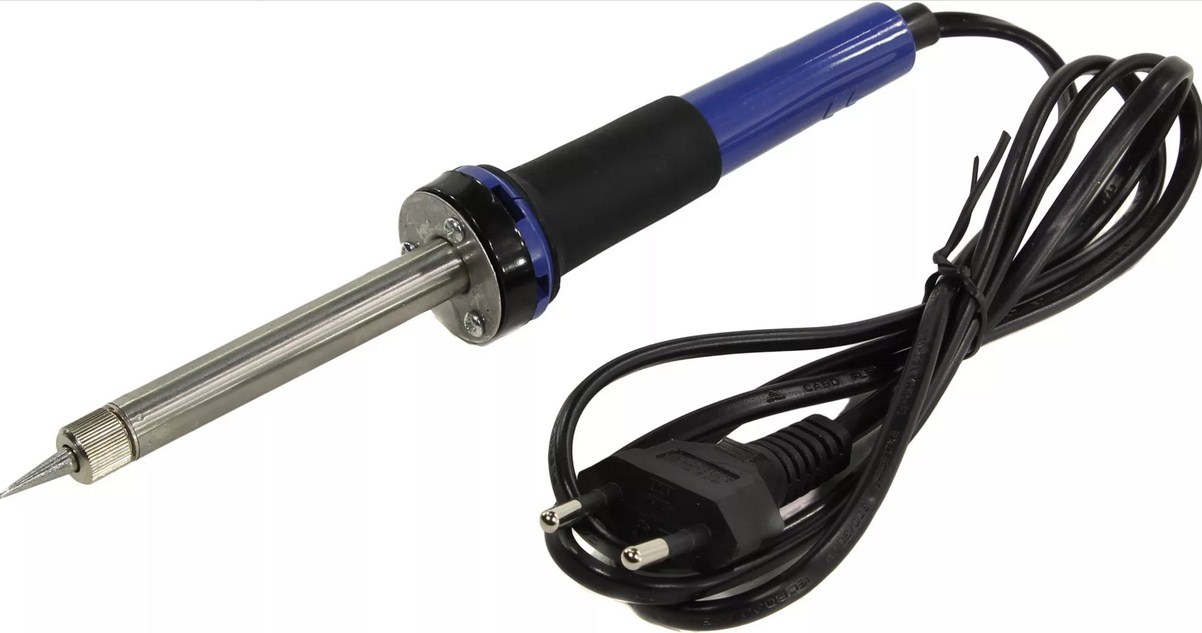

Для выполнения различных электромонтажных работ, сборки электронных схем очень часто используется такой инструмент, как электропаяльник. Простейший его вид, который можно приобрести в любом хозяйственном магазине, имеет, как правило, элементарную конструкцию.

В нее входят нагревательный элемент, жало, рукоятка, чаще деревянная, и питающий кабель или шнур. В некоторых вариантах паяльник может комплектоваться несколькими сменными жалами.

Мощность такого паяльника фиксированная, чаще всего 40 или 60 Ватт. Но удобнее пользоваться инструментом с возможностью регулировки мощности. Такие модели тоже выпускают, хотя стоят они дороже.

Регулятор мощности для паяльника своими руками — схемы и варианты монтажа

Моделей паяльников в магазинах множество — от дешёвых китайских до дорогих, со встроенным регулятором температуры, продаются даже паяльные станции.

Другое дело, нужна ли та же станция, если подобные работы нужно выполнять раз в год, а то и реже? Проще купить недорогой паяльник. А у кого-то дома сохранились простые, но надёжные советские инструменты. Паяльник, не оснащённый дополнительным функционалом, греет на полную, пока вилка в сети.

А отключённый, быстро остывает. Перегретый паяльник способен испортить работу: им становится невозможно прочно припаять что-либо, флюс быстро испаряется, жало окисляется и припой скатывается с него.

Чтобы сделать работу комфортнее, можно собрать своими руками регулятор мощности, который ограничит напряжение и тем самым не даст жалу паяльника перегреваться.

Конструкция устройства для сборки своими руками

Как следует из рассмотрения схемы, она состоит из силовой части, которую следует выполнять с помощью навесного монтажа, и схемы управления на печатной плате. Кстати, спаять плату смогут на Solderpoint.ru.

Создание печатной платы включает изготовление рисунка платы. Для этого в бытовых условиях обычно используется так называемая ЛУТ, что означает лазерно-утюжная технология. Метод изготовления печатной платы включает следующие этапы:

  • создание рисунка;
  • перенос рисунка на заготовку платы;
  • травление;
  • очистка;
  • сверление отверстий;
  • лужение проводников.

Для создания изображения платы чаще всего используется программа Sprint Layout. После получения с помощью лазерного принтера рисунка, он переносится на фольгированный гетинакс с помощью нагретого утюга. Затем производится травление лишней фольги с помощью хлорного железа и очистка рисунка. В нужных местах сверлятся отверстия, и делается лужение проводников. На плату размещаются элементы схемы управления и производится их распайка (существуют определенные рекомендации — как правильно паять паяльником).

Сборка силовой части схемы включает подсоединение к тиристору резисторов R5, R6 и диода VD2.

Последний этап сборки – размещение силовой части и платы схемы управления в корпусе. Порядок размещения в корпусе зависит от его типа.

Поскольку размеры элементов регулятора мощности на симисторе невелики и их немного, то в качестве корпуса можно использовать, например, пластмассовую розетку. Наибольшее место там занимает переменный резистор регулировки и мощный тиристор. Тем не менее, как показывает опыт, все элементы схемы вместе с печатной платой умещаются в такой корпус.

Схема регулятора температуры для паяльника

Ниже представлена простая схема регулятора мощности:

Эту схему я использовал для своего регулятора лет 20 назад, этим паяльником я до  сих пор  пользуюсь. Конечно, некоторые детали, такие как: транзисторы, неоновая лампочка — можно заменить современными.

Детали устройства:

  • Транзисторы; КТ 315Г, МП 25 можно заменить на КТ 361Б
  • Тиристор; КУ 202Н
  • Стабилитрон; Д 814Б или с буквой В
  • Диод;КД 202Ж
  • Резисторы постоянные: МЛТ- 3к, 2к-2 шт, 30к, 100 ом, 470к
  • Резистор переменный; 100к
  • Конденсатор; 0,1 мкФ

Как видите, схема устройства очень простая. Её повторить под силу даже начинающему.

Делаем простой регулятор температуры паяльника своими руками

Представленное устройство построено по так называемому однополупериодному регулятору мощности. То есть при полностью открытом тиристоре VS 1, который управляется транзисторами VT 1 и VT 2, одна полуволна сетевого напряжения проходит через диод VD 1, а другая полуволна через тиристор. Если повернуть движок переменного резистора R 2 в противоположную сторону, то тиристор VS 1 закроется, а на нагрузке будет присутствовать одна полуволна, которая пройдёт через диод VD 1:

Поэтому данным регулятором невозможно убавить напряжение меньше 110 вольт. Как показывает практика, это и не нужно, так как при минимальном напряжении температура жала настолько мала, что олово еле плавится.

Номиналы деталей, представленные на схеме, подобраны для совместной работы с паяльниками  большой мощности. Если вам это не требуется, то силовые элементы, тиристор и диод можно заменить на менее мощные. Если у вас не окажется в наличии двухватного резистора  R 5 номиналом 30 кило ом, то его можно составить из двух последовательно соединённых резисторов по 15 кило ом, как у меня:

 Данное устройство не нуждается в настройке. Собранное правильно и из исправных деталей, оно начинает работать сразу.

Внимание! Будьте осторожны. Данный регулятор температуры не имеет гальванической развязки по сети

Вторичные цепи имеют высокий потенциал.

Остаётся подобрать подходящих размеров корпус. Разместить розетку для паяльника:

Предохранитель выводить наружу не обязательно, например, у меня он впаян в разрыв сетевого шнура. А вот переменный резистор нужно установить в удобное место и ,конечно, проградуировать шкалу, например, в вольтах:

Получившийся регулятор очень надёжный, что проверено временем, и прослужит он вам много лет, да и паяльник скажет вам спасибо.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Популярные статьи  Новогодний адвент календарь для детей (с заданиями)

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Управление нагревом

Чтобы нагреть массивную деталь до нужной температуры, необходимо и такое же массивное жало паяльника, чтобы скорость нагрева была выше скорости теплоотвода детали.

Инструментом, который справится одновременно с поставленными выше задачами, является достаточно мощный паяльник с регулировкой температуры.

То есть максимальной мощности паяльника должно быть достаточно для разогрева крупных выводов, а температура должна регулироваться в некоторых пределах и выбираться в соответствии с условиями работ.

Тогда массивное жало будет обладать большей тепловой инерцией и нагреет деталь до необходимой степени, без риска ее перегрева.

Существует несколько способов регулировки температуры паяльника:

  • максимальный-минимальный нагрев (простейший переключатель);
  • регулировка диммером;
  • применение управляющих микросхем в рукоятке прибора;
  • внешний блок управления;
  • применение фена.

https://youtube.com/watch?v=MKZBAqnGoZ4

Используя паяльник с регулировкой помимо преимуществ, описанных выше, можно значительно сэкономить на потребляемой электроэнергии при больших объемах выполняемых работ, продлить срок службы прибора, благодаря меньшему времени работы его на максимальной мощности, уменьшить количество вредных веществ, выделяемых при пайке с высокой температурой.

Регулятор температуры своими руками

Изготовление паяльника, имеющего регулировку своими руками требует знаний электротехники. При наличии опыта, предлагается изготовить механизм из обычного нагревательного элемента, мощностью 60 Ватт. Качественные соединения могут быть выполнены только при использовании балансира величины нагрева.Сборка производится путем реализации некоторых доработок и предполагают использование доступных материалов. Простейшая система включает:

  • тиристор модели КУ101Г;
  • резистор СП – 1;
  • диод, работающий при токе не менее 1А.

Схема терморегулятора для низковольтного паяльника

Монтаж модели возможен без применения платы, в корпусе блока питания любого размера. Соединение размещается на корпусе резистора, к которому примыкает разъем корректирования степени нагрева. Результатом можно получить регулируемый девайс с выходной мощностью до 60 Ватт.Схематичный чертеж для более мощных устройств включают несколько другие компоненты. Сборка производится на монтажной плате, за регулировку отвечает переменный резистор R2, который эксплуатируется в диапазоне от 50 до 100%. Максимально допустимая нагрузка – 300 Ватт, достаточное для бытового устройства.Варианты схем в зависимости от ограничителя мощностиМощность устройства можно регулировать несколькими способами, отличия состоят в применении полупроводникового контроллера, выполняющего необходимые задачи. Схемы могут быть построены с применением нескольких составных частей, в зависимости от назначения:

  1. Тиристор работает как электронный ключ, пуск тока производится в одном направлении. Строение осуществлено с наличием трех выходов, катодом, анодом, управляющим электродом. Подача импульса на электрод вызывает открытие тиристора, закрытие происходит после прекращения подачи или смены направления тока.
  2. Проводящие ток в обоих направлениях полупроводники называются симисторами. Корпус имеет управляющий затвор и силовые электроды, работа по сути близка к двум соединённым тиристорам.
  3. К конструкциям управляющих датчиков применяются известные радиолюбителям детали, такие как резистор, диод, конденсатор, микроконтроллер.

В большинстве случаев применяется тиристор или симистор, точная отладка регулируется с помощью добавленного схемой микроконтроллера.

Принцип работы

Корректировка параметров происходит специальным механизмом. Паяльник с терморегулятором состоит из жала, корпуса, платы и набора резисторов в конструкции. Конструкция допускает производить регулировку жара при работе с различными деталями. Более дорогие образцы представляют изменяемые границы напряжения

При каждой настройке нужно подбирать соответствующее жало для контроля температуры на выходе.Начинающему радиолюбителю важно определить, с какими параметрами требуется паяльник. Профессионалы своего дела выбирают надежные модели с регулировкой температуры

Оборудование обладает хорошими показателями спаивания, действие производится соответствием необходимым критериям. Для каждого изделия применяется различная нагрузка, термостабилизация разрешает выбрать границы, необходимые для качественной пайки различных изделий.

Паяльник сетевой с регулировкой температуры

Подбор температуры происходит в соответствие описанию материала и метода эксплуатации используемого оборудования.

Выбор подходящей схемы регулятора мощности паяльника

Для регулировки мощности используется большое количество различных схем. Примерами могут служить такие:

  • с переменным резистором;
  • с резистором и диодом;
  • с микросхемой и полевым транзистором;
  • с тиристором.


Самым простым регулятором мощности для паяльника является схема с переменным резистором. В таком варианте последовательно с паяльником включается переменный резистор. Недостатком такой схемы является то, что на элемента рассеивается большая мощность, которая уходит в тепло. Кроме того, переменный резистор большой мощности – это довольно дефицитный элемент.

Более сложным является метод с использованием резистора и выпрямляющего диода. В такой схеме имеется три режима работы. В максимальном режиме паяльник подключается непосредственно к сети. В рабочем режиме последовательно с инструментом включается резистор, определяющий оптимальный режим работы. При включении в дежурном режиме паяльник питается через диод, который отсекает один полупериод переменного тока сети. В результате этого мощность паяльника уменьшается в два раза.

При использовании микросхемы и полевого транзистора предусмотрена регулировка мощности паяльника не только в меньшую, но и в большую сторону. При этом в схеме задействован выпрямительный мост, на выходе которого напряжение может достигать 300 В. Последовательно с паяльником для микросхем, в комплектацию включен мощный полевой транзистор типа КП707В2.

Управление мощностью паяльника производится широтно-импульсным методом. Для этого на затвор транзистора подаются импульсы со средней частотой в 30 кГц, вырабатываемые с помощью мультивибратора, собранного на микросхеме типа К561ЛА7. Меняя частоту генерации, можно регулировать напряжение на паяльнике от десяти до 300 В. В результате изменяется ток инструмента и температура его нагрева.

Наиболее распространенным вариантом, используемым для регулировки мощности паяльника, является схема с использованием тиристора. Состоит из небольшого числа недефицитных элементов, что дает возможность выполнить конструкцию такого регулятора в очень малых габаритах.Далее рассмотрим схему симисторного регулятора мощности для паяльника более подробно.

Преобразователи на управляемых диодах

Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

Тиристорные устройства

По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.

Популярные статьи  Лампа - без электричества . . .

Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.

Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.

Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.

Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.

Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).

Симисторные преобразователи

Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.

Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).

Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.

Простейший вариант управления

Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.

В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.

Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.

Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

Простейший регулятор энергии

Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат. Он располагается как последовательно, так и параллельно подключённой нагрузке. Изменяя его сопротивление, регулируется и мощность.

Ток, поступая на реостат, разделяется между ним и нагрузкой. При последовательном включении контролируются сила тока и напряжение, а при параллельном — только значение разности потенциалов. В зависимости от материала, из которого изготовлено сопротивление, реостаты могут быть:

  • металлическими;
  • жидкостными;
  • угольными;
  • керамическими.

Согласно закону сохранения энергии, забранная электрическая энергия не может просто исчезнуть, поэтому в резисторах мощность преобразуется в теплоту, и при большом её значении должна от них отводиться. Для обеспечения отвода используется охлаждение, которое выполняется с помощью обдува или погружением реостата в масло.

Реостат — довольно универсальное приспособление. Единственный, но существенный его минус — это выделение тепла, что не позволяет выполнить устройство с небольшими размерами при необходимости пропускать через него мощность большой величины. Управляя силой тока и напряжения, реостат часто используется в маломощных линиях бытовых приборов. Например, в аудиоаппаратуре для регулировки громкости. Выполнить такой регулятор тока своими руками совсем несложно, в большей мере это касается проволочного реостата.

Варианты схем регулятора мощности паяльника

Необходимые элементы для монтажа регулятора мощности паяльника своими руками

Тиристор

Симистор

Внешний вид резистора и способ отображения на схеме

Конденсатор

Диод

Диод — обозначение

Стабилитроны

Микроконтроллер

Схема регулятора мощности паяльника с выключателем и диодом

Схема с выключателем и диодом

  • диод (1N4007);
  • выключатель с кнопкой;
  • кабель с вилкой (это может быть кабель паяльника или же удлинителя — если есть страх испортить паяльник);
  • провода;
  • флюс;
  • припой;
  • паяльник;
  • нож.

Сборка двухступенчатого регулятора на весу:

  1. Зачистить и залудить провода. Залудить диод.
  2. Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку — кембрик.
  3. Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
  4. Расположить диод внутри выключателя: минус диода — к вилке, плюс — к выключателю.
  5. Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва.
  6. Провода можно спаять. Подключить к клеммам, затянуть винты.
  7. Собрать выключатель.

Регулятор мощности на тиристоре своими руками

Тиристорный регулятор

Схема с маломощным тиристором и световым индикатором

Тиристор VS2 КУ101Е
Резистор R6 СП-04 / 47К
Резистор R4 СП-04 / 47К
Конденсатор С2 22 мф
Диод VD4 КД209
Диод VD5 КД209
Индикатор VD6

Регулятор на тиристоре КУ202Н

Тиристор VS1 КУ202Н
Резистор R6 100 кОм
Резистор R1 3,3 кОм
Резистор R5 30 кОм
Резистор R3 2,2 кОм
Резистор R4 2,2 кОм
Резистор переменный R2 100 кОм
Конденсатор С1 0,1 мкФ
Транзистор VT1 КТ315Б
Транзистор VT2 КТ361Б
Стабилитрон VD1 Д814В
Диод выпрямительный VD2 1N4004 или КД105В

Сборка тиристорного (симисторного) регулятора мощности на печатной плате:

  1. Сделать монтажную схему — наметить удобное расположение всех деталей на плате. Если плата приобретается — монтажная схема идёт в комплекте.
  2. Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали, кусачки, нож, провода, флюс, припой, паяльник.
  3. Разместить на плате детали согласно монтажной схеме.
  4. Откусить кусачками лишние концы деталей.
  5. Смазать флюсом и припаять каждую деталь — сначала резисторы с конденсаторами, потом — диоды, транзисторы, тиристор (симистор), динистор.
  6. Подготовить корпус для сборки.
  7. Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
  8. Проверить регулятор — подключить к лампе накаливания.
  9. Собрать устройство.

https://youtube.com/watch?v=4DG4_w2fe4E

Схема регулятора мощности паяльника с тиристором и диодным мостом

Схема с тиристором и диодным мостом

Резистор R1 42 кОм
Резистор R2 2,4 кОм
Конденсатор C1 10 мк х 50 В
Диоды VD1-VD4 КД209
Тиристор VS1 КУ202Н

Регулятор мощности паяльника на симисторе

Конденсатор C1 0,1 мкФ
Резистор R1 4,7 кОм
Резистор VR1 500 кОм
Динистор DIAC DB3
Симистор TRIAC BT136–600E
Диод D1 1N4148/16 B
Светодиод LED

Регулятор мощности на симисторе с диодным мостом

Схема регулятора на симисторе с диодным мостом

Регулятор на симисторе — вариант монтажа на плате

Регулятор с симистором и диодным мостом — образец

Регулятор мощности паяльника с симистором на микроконтроллере своими руками

Схема симисторного регулятора с микроконтроллером

Конденсатор C1 0.47 мкФ
Конденсатор C2 1000 пФ
Конденсатор C3 220 В х 6.3 мкФ
Резистор R1 22 кОм
Резистор R2 22 кОм
Резистор R3 1 кОм
Резистор R4 1 кОм
Резистор R5 100 Ом
Резистор R6 47 Ом
Резистор R7 1 МОм
Резистор R8 430 кОм
Резистор R9 75 Ом
Симистор VS1 BT136–600E
Стабилитрон VD2 1N4733A (5.1v)
Диод VD1 1N4007
Микроконтроллер DD1 PIC 16F628
Индикатор HG1 АЛС333Б
Рейтинг
( 2 оценки, среднее 1 из 5 )
Понравилась статья? Поделиться с друзьями:
Лучшие самоделки рунета
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
