Диагностирование и ремонт импульсного блока питания

Возможные неисправности БП

Использование в течение многих лет отработанной схемы импульсного преобразователя позволило сделать ее крайне надежной.

Поэтому большинство неисправностей БП персональных компьютеров связаны либо со старением его компонентов, либо со значительными отклонениями питания или нагрузки от номинальных параметров. Отдельно стоит упомянуть перегрев выходных каскадов из-за накопления пыли внутри БП при недостаточной частоте обслуживания компьютера.

Сильнее всего старение сказывается на состоянии электролитических конденсаторов выпрямителя и выходных каскадов. Со временем они деградируют, теряя емкость, что приводит к заметному росту пульсаций напряжения на выходе блока, что может приводить к сбоям в работе ПК. Также, особенно в дешевых блоках, старение электролитических конденсаторов сопровождается их заметным вздутием, иногда приводящему к их разрушению с характерным хлопком.

Значительный рост напряжения питания или избыточная нагрузка способны привести к перегреву и короткому замыканию внутри диодного моста входного выпрямителя. В этом случае переменный ток из сети поступает в цепи, не рассчитанные на работу с ним: разрушаются электролитические конденсаторы, рассчитанные на однополярное питание, повреждаются ШИМ-контроллер и его транзисторная обвязка. Зачастую повреждение БП при этом делает его ремонт менее рентабельным по сравнению с полной заменой.

Отказ выходных транзисторов импульсного преобразователя чаще всего является следствием их длительного перегрева, вызванного перегрузкой или недостаточным охлаждением.

Диагностирование и простейший ремонт

Человеку, собирающему попытаться отремонтировать блок питания бытовой электронной техники надо быть заранее готовым к тому, что не всякое питающее устройство можно отремонтировать. Сегодня некоторые производители, выпускают электронику, блоки которой подлежат не ремонту, а комплектной замене.

Ни один мастер не возьмется за ремонт такого блока питания, ибо изначально он предназначен для полного демонтажа старого устройства с заменой на новое. Часто подобные электронные приборы просто залиты каким-либо компаундом, что сразу снимает вопрос о его ремонтопригодности.

Как показывает статистика, основные неисправности блока питания вызваны:

  • неисправностью высоковольтной части (40,0%), которые выражаются пробоем (перегоранием) диодного моста и выходом из строя фильтрующего конденсатора;
  • пробоем силового полевого или биполярного транзистора (30,0%), формирующего высокочастотные импульсы и находящегося в высоковольтной части;
  • пробоем диодного моста (15,0%) в низковольтной части;
  • пробоем (выгоранием) обмоток дросселя выходного фильтра.

В остальных случаях диагностирование достаточно сложно и без специальных приборов (осциллограф, цифровой вольтметр) выполнить его не удастся. Поэтому если неисправность блока питания вызвана не четырьмя вышеупомянутыми основными причинами, не стоит заниматься его домашним ремонтом, а сразу вызвать мастера для замены или приобретать новое питающее устройство.

Неисправности высоковольтной части достаточно просто обнаружить. Они диагностируются перегоранием предохранителя и отсутствием напряжения после него. Третий и четвертый случай можно предположить если предохранитель исправен, напряжение на входе низковольтного блока присутствует, а входное отсутствует.

При перегорании предохранителя необходимо осмотреть электронную плату. Неисправность фильтрующего электролитического конденсатора обычна выражена его вздутием. Для проверки диодов высоковольтной выпрямительной части придется выпаять каждый из них и проверить мультиметром (тестером).

Желательно проверку производить одновременно всех деталей. При выгорании нескольких электронных элементов при замене одного из них на исправный он может выгореть повторно из-за комплексной неисправности, которая не была устранена.

После замены деталей необходимо установить новый предохранитель и включить блок питания. Как правило после этого блок питания начинает работать.

Если предохранитель не перегорел, а напряжение на выходе блока питания отсутствует, то причина неисправности в пробое выпрямительных диодов низковольтной части, перегорании дросселя или выходе электролитических конденсаторов вторичного выпрямительного блока.

Неисправность конденсаторов диагностируется при их вздутии или вытекании из их корпуса жидкости. Диоды необходимо выпаять и проверить тестером аналогично проверке высоковольтной части. Целостность дроссельной обмотки проверяется тестером. Все неисправные детали необходимо заменить.

Если не удается найти нужный дроссель, то некоторые «умельцы» перематывают сгоревший, подобрав провод подходящего диаметра и определив количество витков. Такая работа довольно кропотлива и обычно выполняется только для уникальных блоков питания, найти аналог, которым затруднительно.

Ремонт БП телевизора

Перед ремонтом телевизионного БП полезно обзавестись его схемой. Принцип работы у этих БП тот же, что и у любого другого. Но он производит несколько выходных напряжений, отчего процесс диагностики немного усложняется.

Схема импульсного источника питания телевизора

Еще одна трудность — наличие нескольких систем защиты при отклонениях Uвых. от нормы. Из-за них, симптомы многих поломок выглядят однообразно: БП вообще не подает признаков работоспособности.

Сегодня схему БП практически любого телевизора можно найти в интернете. На поломку блока питания указывает неработоспособность светодиода, обычно работающего в режиме ожидания. Если же он горит, причину ищут в другом.

В рамках диагностики проверяют следующие элементы:

предохранитель. Если за ним напряжение отсутствует, деталь меняют;

балластные сопротивления. Их обрыв — возможная причина неисправности;

сглаживающие конденсаторы высоковольтного и низковольтного выпрямителей. Возможен пробой;

дроссель LC-фильтра низковольтного выпрямителя. Возможны обрыв и межвитковое замыкание. Если данная модель БП встречается редко, и найти аналогичный дроссель в продаже не удается, его перематывают самостоятельно из провода того же сечения

Важно соблюсти правильное количество витков;

диоды выпрямителей. Чаще выходят из строя полупроводники высоковольтного преобразователя, поскольку они работают под высоким напряжением

В отличие от перечисленных выше радиодеталей, диоды для диагностики приходится выпаивать.

Проверить на работоспособность микросхему инвертора в домашних условиях нельзя. О ее неисправности судят по косвенным признакам: если нормальное состояние всех прочих элементов подтверждено, а БП все равно не работает.

Если предохранитель цел, проверяют напряжение на выходе высоковольтного выпрямителя, интересуют параметры:

  • значение;
  • амплитуда пульсаций (определяется осциллографом).

Нормальное показатели — от 280 до 320 В. При низких значениях проверяют диоды. Высокая амплитуда пульсаций свидетельствует о неисправности сглаживающего конденсатора или обрыве выпрямителя.

Если напряжение в норме, проверяют характер неисправности, возможны два варианта:

  1. БП вообще не включается;
  2. пытается включиться, но отключается системой блокировки (реагирует на заниженное или повышенное выходное напряжение).
Популярные статьи  Герань из бисера

Снова применяют осциллограф. Его вход подсоединяют к выводу ключевого транзистора инвертора, подключенного к первичной обмотке трансформатора.

Заземляют прибор на «горячую землю» БП. Если при включении телевизора кнопкой питания на осциллографе появляется серия импульсов, это свидетельствует о попытках запуска. Значит, устройство блокируется одной из защит, например, от превышения анодного напряжения на кинескопе. Это помогает сузить круг поиска неисправности.

Если БП не пытается включиться, проверяют элементы инвертора. Например, замеряют напряжение на коллекторе ключевого транзистора. Оно должно быть таким же, что и на сглаживающем конденсаторе высоковольтного выпрямителя.

Отсутствие напряжения свидетельствует об обрыве первичной обмотки импульсного трансформатора. Заменив поврежденные радиодетали, продолжают проверку БП, включив вместо предохранителя лампочку накаливания мощностью 100 – 150 Вт.

При активации кнопки питания на телевизоре, лампочка ведет себя в соответствии с неисправностью адаптера:

  1. вспыхивает и сразу гаснет, диод режима ожидания светится, на экране виден растр. Требуется проверка напряжения строчной развертки. Если оно завышено, проверяют и при необходимости меняют конденсаторы и оптронные пары;
  2. зажглась и потухла, но светодиод не горит, и решетки на экране нет. Это свидетельствует о неработоспособности инвертора. Проверяют напряжение на сглаживающем конденсаторе высоковольтного выпрямителя. При заниженном значении, как уже говорилось, требуется проверка диодов и данного конденсатора;
  3. горит особенно ярко. В этом случае БП сразу отключают от сети и еще раз проверяют работоспособность всех элементов.

Ремонт блоков ИБП компьютеров и телевизоров

Для ремонта источника импульсного напряжения понадобится такие инструменты как паяльник с регулировкой температуры, набор отвёрток, кусачки, пинцет, монтажный нож, обычная лампа на 100 Вт. Из материала понадобится припой, флюс, спирт для удаления канифоли кисточкой с паек платы. Из приборов нужен будет мультиметр.

Так как импульсные блоки питания (ИБП) телевизоров и компьютеров имеют стандартные схемы, то и методика обнаружения неисправностей в них будет одинакова. Нарушение работы преобразователя напряжения телевизора можно определить по отсутствию подсветки светодиода.

Блок питания компьютера АТХ

Начинают ремонт с проверки сетевого шнура, снятия блока питания с телевизора, внимательного осмотра элементов и дорожек платы. Ищут вздутые конденсаторы, потемнение дорожек, треснутый корпус алиментов, обугливание сопротивлений, нарушение целостности паек, особенно у выводов импульсного трансформатора.

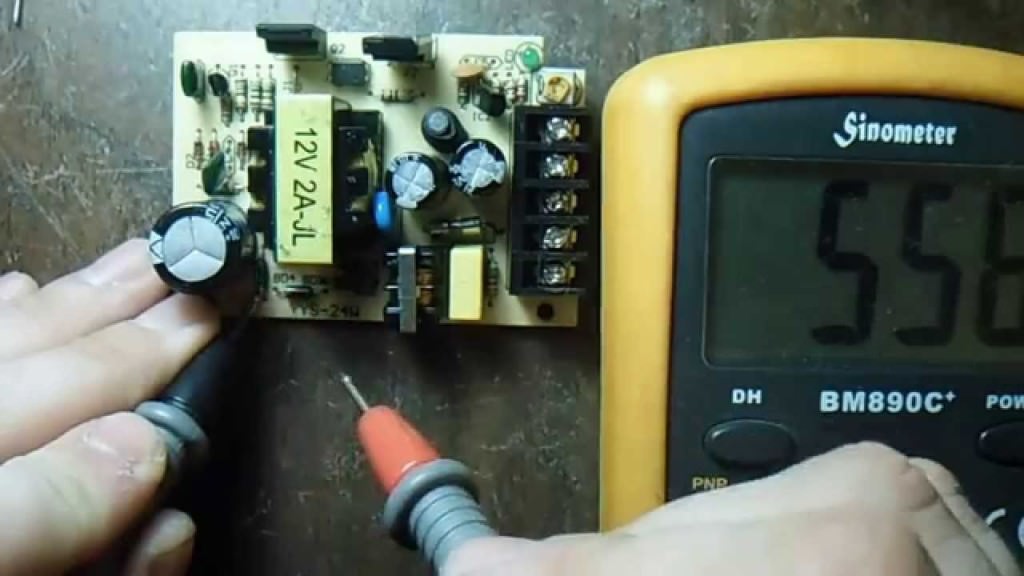

Если внешних повреждений не найдено мультиметром, проверяют предохранитель, диоды, силовые транзисторы ключей, работоспособность конденсаторов. Когда вы уверены в исправности всех элементов, а устройство не работает, нужно менять микросхему генератора импульсов.

В преобразователе телевизора основные неисправности возникают в балластных резисторах, электролитических конденсаторах низкого напряжения, диодах. Прозвонить их можно не снимая с плат (кроме диодов). После устранения неисправностей припаивают лампу 100 Вт взамен предохранителя и включают.

  1. Лампа загорается и гаснет, появляется свечение светодиода спящего режима. Светится экран телевизора. Тогда проверяют напряжение строчной развертки, если оно, выше нормы меняют конденсаторы.
  2. Лампа загорается и тухнет, а светодиод не светится, нет растра. Причина, скорее всего в генераторе импульсов. Меряют напряжение на конденсаторе, которое должно находиться в пределах 280 – 300В. Если напряжение ниже, неисправность ищут в диодах или в утечке конденсатора. При отсутствии напряжения на конденсаторе, снова проверяют все цепи высоковольтных источников питания.
  3. Лампа горит ярко при неисправности некоторых элементов. Источник напряжения проверяют заново.

С помощью лампы накаливания можно находить вероятные неисправности источника. Для ремонта источника АТХ компьютера, нужно собрать схему нагрузки как на рисунке ниже или подключить к компьютеру. Однако, если неисправность блока АТХ на устранена можно спалить материнскую плату.

Вариант нагрузки для БП компьютера

Внешнее проявление отказа блока ATX может быть, когда не включается материнская плата, вентиляторы не работают или блок пытается многократно включиться. Перед поиском неисправностей устройства нужно пылесосом и кисточкой очистить его от пыли. Также проводится визуальный осмотр элементов, дорожек платы и только после этого включается нагрузка.

Если перегорает предохранитель, тогда подключают лампу накаливания 100 Вт, как при проверке источника напряжения в телевизоре. Когда лампа загорается, но не гаснет, неисправность ищут в конденсаторе, трансформаторе и диодах моста. При целом предохранителе неисправность могла возникнуть в ШИМ контроллере, тогда необходимо заменить устройство. Также многократный запуск источника указывает на неисправность стабилизатора опорного напряжения.

Рабочий инструмент для проверки импульсных блоков питания

Для ремонта импульсного блока питания, вам потребуется обычный, даже простенький мультиметр, который проверит постоянное и переменное напряжение. С помощью функций омметра, прозвонив сопротивления радиодеталей, вы также можете быстро проверить исправность предохранителей, дросселей, рабочее сопротивление резисторов, «бочонки» электролитических конденсаторов. А также транзисторные диодные переходы или диодные мосты и прочие виды радиоэлементов и их связи в любой электронной схеме (иногда даже не выпаивая их полностью).

Проверять импульсный блок сначала нужно в «холодном» режиме. В этом случае прозваниваются все визуально подозрительные (вздувшиеся или горелые радиодетали), которые поддаются «холодной» проверке без подачи рабочего напряжения. Визуально испорченные радиодетали следует немедленно заменить на новые. Если облезла маркировка воспользуйтесь принципиальной схемой или найдите соответствующий вариант в интернете.

Замену производить нужно только с разрешающим допуском по определённым параметрам, который вы можете найти для любого радиоэлемента в специализированной литературе или в прилагающейся к прибору схеме. Это безопасный метод, потому что импульсные блоки питания очень коварны своими электрическими разрядами.

Не забывайте и то, что при обнаружении нерабочего радиоэлемента, нужно проверить соседние с ним детали. Зачастую резкие перепады напряжения при сгорании одного элемента, влекут за собой выход из строя соседних. В процессе практической деятельности по ремонту определённых моделей вы будете логически вычислять неисправность исходя из результата состояния ремонтируемого объекта. К примеру, даже по определённому запаху (запах тухлых яиц при выходе из строя электролита), при включении по монотонному звуку или треску в процессе работы блока и прочих дефектах, которые могут возникнуть в процессе работы любого электронного прибора.

В рабочем режиме проверка импульсного блока питания возможна только при нагрузке всей системы – не вздумайте отключить нагрузочные шины телевизора при проверке. Можно создать нагрузку искусственным путём с помощью подключения специально собранного нагрузочного эквивалента.

Общее описание бытового импульсного питающего устройства

Конечно для того чтобы попытаться не только отремонтировать импульсный блок питания, но и определить его неисправность необходимо иметь базовые знания по электронике и обладать определенными электротехническими навыками.

Популярные статьи  Христово Воскресение 2021 — 2 мая

Кроме того, следует помнить, что некоторые элементы блока находятся под сетевым напряжением, в силу чего даже при первичном осмотре устройства следует соблюдать осторожность. Однако большинство блоков построены по типовым схемам и имеют сходные неисправности, поэтому самостоятельно отремонтировать импульсный блок питания может попытаться каждый.. В составе любого источника питания, будь то встроенный, как в телевизоре или установленный в виде отдельного устройства, как в настольном компьютере, имеются два функциональных блока – высоковольтный и низковольтный

В составе любого источника питания, будь то встроенный, как в телевизоре или установленный в виде отдельного устройства, как в настольном компьютере, имеются два функциональных блока – высоковольтный и низковольтный.

В высоковольтном боке, сетевое напряжение преобразуется диодным мостом в постоянное, и сглаживается на конденсаторе до уровня 300,0…310,0 вольт. Постоянное, высокое напряжение преобразуется в импульсное, частотой 10,0…100,0 килогерц, что позволяет отказаться от массивных низкочастотных понижающих трансформаторов, заменив их малогабаритными импульсными.

В низковольтном блоке импульсное напряжение понижается до необходимого уровня, выпрямляется, стабилизируется и сглаживается. На выходе этого блока присутствует одно или несколько напряжений, необходимых для питания бытовой техники. Кроме того, в низковольтном блоке смонтированы различные управляющие схемы, позволяющие повысить надежность устройства и обеспечить стабильность выходных параметров.

Визуально, на реальной плате, различить высоковольтную и низковольтную часть достаточно просто. К первой подходят сетевые провода, а от второй отходят питающие.

Импульсный стабилизатор в блоке питания на транзисторах

Ремонт блока питания пошагово с фото

Сгорание резистора могло произойти при долговременном превышении на нём номинальной мощность рассеивания. Сгоревший резистор был выпаян, а его посадочное место было зачищено:

Для замены резистора нужно узнать его номинал. Для этого был разобран заведомо исправный блок питания. Указанный резистор оказался с сопротивлением 1 Ом:

Далее по цепи этого резистора был обнаружен пробитый конденсатор с позиционным номером C6, прозвонка которого показала его низкое сопротивление, а следовательно и непригодность для дальнейшего использования:

Как раз пробой этого конденсатора и мог стать причиной сгорания резистора и дальнейшей неработоспособности всего устройства в целом. Этот конденсатор также был удалён со своего места, вы можете сравнить, насколько он мал:

Пробитый конденсатор соизмерим со спичечной головкой, вот такая маленькая деталь стала причиной поломки блока питания. Рядом с ним на плате, параллельно ему, установлен второй такой же конденсатор, который уцелел. К сожалению, конденсатора для замены не оказалось и все надежды легли на оставшийся второй конденсатор. А вот на место сгоревшего резистора был подобран резистор с нужным сопротивлением в 1 Ом, но не поверхностного монтажа:

Этот резистор был установлен на посадочное место сгоревшего, места пайки были зачищены от остатков флюса, а посадочное место пробитого конденсатора было покрыто лаком для лучшей изоляции и устранения возможности воздушного пробоя этого места:

После пробного включения блок питания заработал в нормальном режиме и индикаторный светодиод перестал мигать:

Впоследствии установленный резистор всё же был заменён на резистор поверхностного монтажа и на месте удалённого конденсатора был нанесён второй слой лака:

Конечно идеальным было бы установить и второй конденсатор, но даже и без него блок питания работает нормально, без постороннего шума и мерцания светодиода:

После включения адаптера в сеть был произведён замер выходного напряжения, оно оказалось в пределах нормы, а именно 11,9 Вольт:

На этом ремонт устройства можно считать завершённым, так как ему была возвращена работоспособность и его и дальше можно применять по назначению. Стоит отметить, что блок выполнен по весьма хорошей схеме, которую, к сожалению, не представилось возможным зарисовать.

На данный момент по быстрому внешнему осмотру можно выделить хороший сетевой и выходной фильтр, продуманную схемотехнику управления силовым транзистором и хорошую стабилизацию выходного напряжения. Физическое исполнение устройства тоже на высоком уровне, монтаж жёсткий и ровный, пайка чистая, использованы прецизионные радиоэлементы. Всё это позволяет получить устройство высокого качества с точно заданными параметрами и характеристиками.

Читайте больше о ремонте компьютерного блока питания

Из общих рекомендаций по поиску неисправностей, в первую очередь следует осуществить визуальный осмотр, обращая внимание на потемневшие участки платы или повреждённые радиоэлементы. При обнаружении сгоревшего резистора или предохранителя обязательно нужно прозвонить ближайшие детали, непосредственно соединённые с визуально повреждённой

Особенно опасны полупроводники и конденсаторы в высоковольтных цепях, которые в случае пробоя могут повлечь за собой необратимые последствия для всего устройства при многократном его включении без выявления полного списка повреждённых компонентов. При правильной и внимательной диагностике в большинстве случаев всё заканчивается хорошо и поломку удаётся устранить заменой повреждённых деталей на такие же исправные или близкие по номиналу и параметрам.

Видеоинструкция по ремонту импульсного блока питания:

Распределение нагрузки на блок питания

Так как каждое выходное напряжение БП используется разной нагрузкой, в зависимости от конфигурации компьютера потребление тока в каждой ветви БП может изменяться.

Поэтому для каждого блока, кроме суммарной максимальной мощности, указывается и максимальное потребление тока для каждого выходного напряжения.

Используя в качестве примера приведенную выше фотографию, продемонстрируем принцип расчета применимости БП:

  • Цепь 3,3В имеет максимально допустимый ток нагрузки 27А (89 Вт);
  • Цепь 5В может отдавать ток до 26А (130 Вт);
  • Цепь 12В рассчитана на ток до 18А (216 Вт).

Но, так как все эти цепи запитаны от обмоток общего трансформатора, их суммарное потребление ограничивается: если в теории максимальная нагрузка по напряжениям 3,3В и 5В может доходить до 219 Вт, она ограничена значением в 195 Вт. При максимальной теоретической токоотдаче всех трех цепей в 411 Вт реальная нагрузка ограничена цифрой в 280 Вт.

Таким образом, при добавлении нового «железа» в свой ПК нужно учитывать не только общее энергопотребление, но и баланс электрических цепей. Особенно часто замена блоков питания на более мощные требуется при установке высокопроизводительных видеокарт, значительно нагружающих цепь 12В, в то время как большую часть мощности ПК отбирают по низковольтным цепям – запас по высокому напряжению остается недостаточным.

Популярные статьи  Ажурные митенки крючком

Неисправности современных импульсных блоков питания

Часто причины отказов импульсных источником напряжения кроется в некачественном сетевом напряжении. Понижение и повышение напряжения сети, скачки напряжения, отключение сети, негативно сказываются на надежности электронных компонентов схем питания.

Импульсный блок питания

Особенно болезненно переносят такие скачки и отключения сети – это силовые диоды, мощные транзисторы, ШИМ контроллеры, конденсаторы. Хорошо, когда у вас преобразователь напряжения выполнен без заливки компаундом. Ремонт таких импульсных блоков питания можно сделать своими руками.

Все чаще появляются источники напряжения, залитые компаундом. Их не берут на ремонт даже в специализированных мастерских. Для них только один вариант ремонта – это замена новым. Неправильная эксплуатация этих источников, подключение более мощных нагрузок, также могут быть причиной их выхода из строя.

Не нужно эти преобразователи сразу отдавать в ремонт, причины их отказа могут быть довольно простыми, и вы с легкостью с ними справитесь. Для более сложных неисправностей нужны некоторые познания в электронике. Опыт в ремонте приходит со временем, чем вы больше будете им заниматься, тем больше обретете знаний.

Ремонт телевизора

О неисправности телевизионного модуля питания прежде всего свидетельствует отсутствие свечение диода «спящего» режима. Первыми ремонтными операциями являются:

проверка на целостность (отсутствие обрыва) питающего шнура напряжения;
разборка телевизионного приемника и освобождение электронной платы;
осмотр платы блока питания, на наличие внешне неисправных деталей (вздувшихся конденсаторов, пригоревших мест на печатной плате, лопнувших корпусов, обугленной поверхности резисторов);
проверка мест пайки, при этом особое внимание уделяется пропайке контактов импульсного трансформатора.

Если визуально установить дефектную деталь не удалось, то необходимо последовательно проверить работоспособность предохранителя, диодов, электролитических конденсаторов и транзисторов. К сожалению, если вышли из строя управляющие микросхемы, установить их неисправность можно только косвенным способом – когда при полностью исправных дискретных элементах работоспособное состояние блока питания не наступает.

В практике ремонта имеют место случаи, когда модуль питания не работает (не запускается) а предохранитель не сгорел. Это может свидетельствовать о пробое (перегорании) транзистора генератора высокочастотных импульсов.

Наиболее частыми причинами неработоспособности телевизионных блоков является:

  • обрыв балластных сопротивлений;
  • неработоспособность (короткое замыкание) Высоковольтного фильтрующий конденсатор;
  • неисправность конденсаторов фильтров вторичного напряжения;
  • пробой или перегорание выпрямительных диодов.

Проверку всех этих деталей (кроме выпрямительных диодов) можно произвести, не выпаивая их из платы. Если удалось определить неисправную деталь, то ее заменяют и приступают к проверке выполненного ремонта. Для этого на место предохранителя устанавливают лампу накаливания и включают устройство в сеть.

Здесь возможны несколько вариантов поведения отремонтированного устройства:

  1. Лампочка вспыхивает и притухает, загорается светодиод спящего режима, на экране появляется растр. В этой ситуации в первую очередь замеряют напряжение строчной развёртки. При его завышенной величине необходимо проверить и заменить гарантированно исправными электролитические конденсаторы. Аналогичная ситуация проявляется при неисправности оптронных пар.
  2. Если лампочка вспыхивает и гаснет, светодиод не загорается, растр отсутствует значит не запускается генератор импульсов. В этом случае проверяется уровень напряжения на электролитическом конденсаторе фильтра высоковольтной части. Если оно ниже 280,0…300,0 вольт, то наиболее вероятны следующие неисправности:
    • пробит один из диодов выпрямительного моста;
    • велика утечка конденсатор (конденсатор «состарился»).

    Если напряжение отсутствует необходим повторно проверить целостность цепей питания и всех диодов выпрямителя высокого напряжения.

  3. Если свечение лампочки велико, необходимо тут же отключить модуль питания от сети и заново провести проверку всех электронных деталей.

Вышеперечисленная последовательность и схема проверки позволяют выявить основные неисправности питающего устройства телевизионного приемника.

Устройство источника питания, понижающего преобразователя сетевого напряжения

Вашему вниманию подборка материалов:

Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

Такой источник питания состоит из высоковольтной и низковольтной частей.

В высоковольтной части сетевое напряжение выпрямляется и заряжает конденсатор фильтра. Таким образом, получается постоянное напряжение около 310 вольт. Далее это напряжение преобразуется в псевдопрямоугольные колебания частотой 10 – 100 кГц, что позволяет, используя малогабаритные импульсные трансформаторы, преобразовать в низковольтное напряжение с минимальными потерями.

В низковольтной части поступающее напряжение частотой 10 – 100 кГц выпрямляется, фильтруется и подается на нагрузку. Кроме того, имеются схемы управления и обратной связи, обеспечивающие формирование нужных сигналов и поддержание стабильности выходного напряжения.

При взгляде на плату источника питания обычно визуально легко понять, где высоковольтная часть, а где – низковольтная, так как стандарты требуют отделять эти части друг от друга на некоторое расстояние с целью обеспечения безопасности пользователя. Высоковольтная часть – та, куда идет сетевой провод. Низковольтная часть – та, откуда идут провода нагрузки.

Большинство бытовых устройств содержит импульсные блоки питания, построенные на основе двух схемотехнических решений – полумостовом и однотактном прямоходном. Смотри схему.

Основные поломки импульсных блоков питания

Чтобы устранить любую неисправность, нужно добраться до платы импульсного блока. Также после разборки корпуса необходимо будет очистить всю пыль и загрязнения пылесосом, чтобы лучше видеть элементы устройства. В первую очередь импульсный блок питания нужно подвергнуть визуальному исследованию.

Здесь важно обратить внимание, нет ли вздутых конденсаторов на плате и подгоревших резисторов. Анализу на исправность подвергается в первую очередь и предохранитель импульсного блока питания. Если визуально его целостность проверить не удалось, то следует использовать мультиметр в режиме прозвонки

Если визуально его целостность проверить не удалось, то следует использовать мультиметр в режиме прозвонки.

Вздутые конденсаторы в блоке питания, а также пробитые диоды необходимо заменить на аналогичные, путём выпаивания. А вот дроссель, который часто выходит из строя, можно починить и своими руками.

Для этого нужно выпаять дроссель с платы импульсного блока питания, после чего заменить сгоревшую проводку на нем, предварительно подсчитав количество витков и их положение. Не подлежат ремонту в импульсном блоке питания термисторы. Их нужно просто заменить на подходящие.

Даже малейший ремонт импульсного блока питания сопровождается чисткой платы и визуальным осмотром. При выявлении мест с нарушенными контактами, в ход идёт паяльник. Контакты заново пропаиваются оловянным припоем с лужением. Отдельного внимания заслуживает обслуживание вентилятора, если он установлен в корпус импульсного блока питания.
