Простой электрогенератор.

Содержание

Домашний агрегат, работающий на дровах

Самостоятельная сборка такой модели не представляет трудностей. При его создании необходимо купить или изъять из старого холодильника элемент Пельтье. Он представляет собой тонкостенный пластинчатый квадрат. Одна его панель производится из меди, а другая из никеля.

На них закрепляются контактные зажимы, которые подключаются к сети. Работа такого генератора заключается в том, что в момент прохождения тока сквозь металлические поверхности одна его сторона нагревается, а вторая остывает.

Во время работы генератора на твердом топливе используется обратный способ действия: одна пластина нагревается благодаря сжиганию дров, а другая охлаждается кулером и радиатором, подключенным к агрегату. В этот момент между деталями образуется электрический ток, который и нужно было получить.

Кроме элемента Пельте в процессе сборки генератора потребуются:

  • металлический лист для корпуса;
  • деталь, которая стабилизирует напряжение;
  • кулер и радиатор;
  • теплопроводящая паста;
  • прибор для установки заклепок;
  • ножницы по металлу;
  • клепки, дрель и паяльник.

Для начала нужно изготовить металлический корпус в форме цилиндра. Отверстия для поступления воздуха нужно устроить снизу, а сверху установить подставку с емкостью под воду.

Радиатор термопастой закрепляется с холодной стороны. С другого края закрепляется основной нагревательный элемент. При сборке еще потребуется стабилизатор электричества с USB-разъемом. Данное приспособление создаст напряжение и позволит готовить еду и заряжать разные электроприборы. Стабилизирующую часть нужно изолировать и спаять с основным элементом с учетом полюсов.

При подробном рассмотрении данного устройства есть один большой изъян — высокая цена для многих туристов и дачников. Но при частом применении стоимость оправдывается экономией на топливе. Дрова стоят дешевле в отличие от дизельного топлива и бензина.

Кроме этого, при работе такого электрогенератора в помещении нужно установить дымоход. Он выбрасывает в атмосферу продукты сгорания. Но, несмотря на эти недостатки, прибор на дровах имеет и достоинства:

  • способен отопить дом до 50 метров кубических;
  • может использоваться как плита для приготовления еды;
  • у прибора небольшие размеры, поэтому его можно установить в небольших помещениях;
  • продолжительный срок службы;
  • небольшой вес;
  • отсутствие шума при работе;
  • экономность в применении топлива.

Приступаем к сборке агрегата

Этап первый: закрепляем двигатель от мотокосы

Для начала берем отрезок доски и обрезаем ее предварительно по размеру нашей станины. Желательно брать увесистый материал, чтобы наше оборудование имело прочную и надежную основу.

Размечаем положение двигателя от мотокосы. С помощью шаблона из бумаги размечаем точно отверстия, засверливая их дрелью или шуруповертом.

Примеряем оба двигателя на станине. Отсоединяем топливный бачок, и на посадочные места закрепляем двигатель от мотокосы.

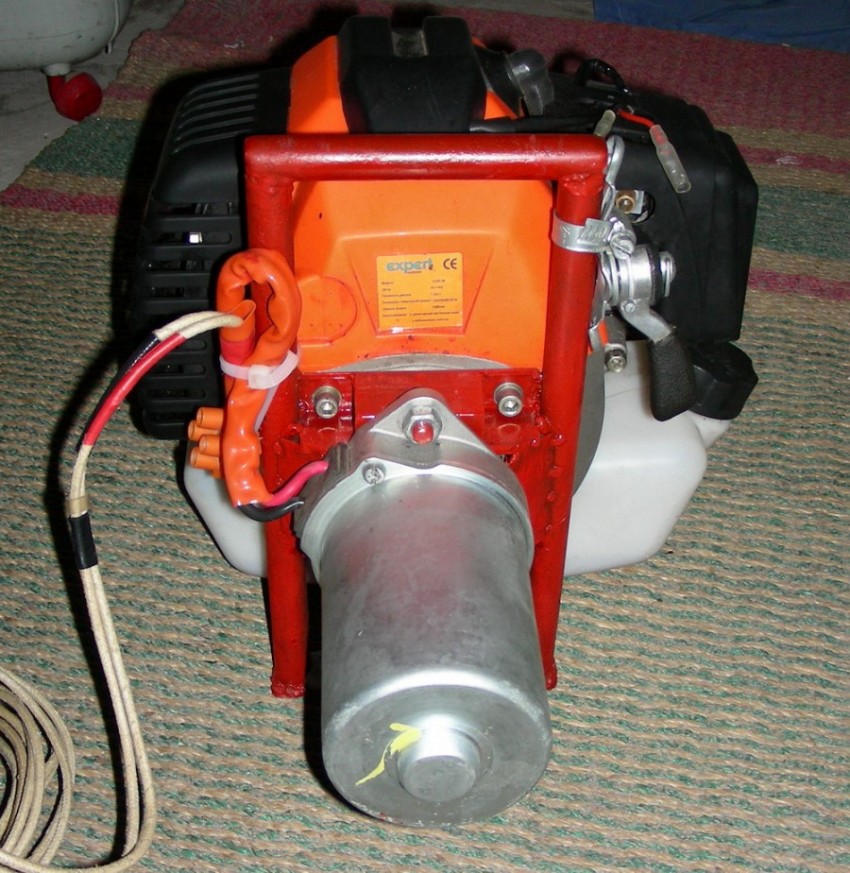

Этап второй: крепим движок постоянного тока

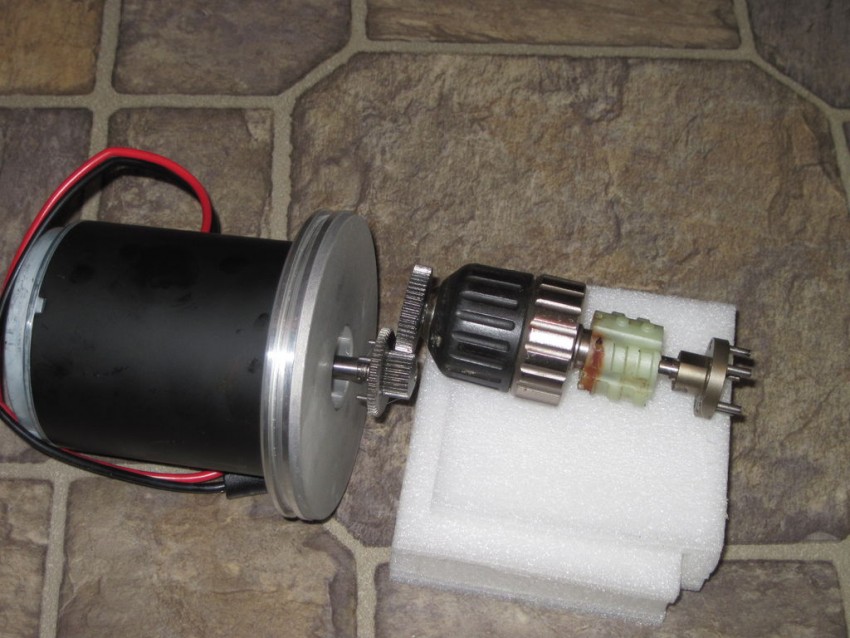

Размечаем положение движка. Расстояние от обеих валов двигателей должно быть несколько сантиметров, чтобы избежать трения между ними.

Центруем валы наших движков. Расхождение по центрам проще всего откорректировать какими-либо прокладками, или же попросту подправить посадочное место на деревянной станине. Сделать это можно обычной стамеской. Чем меньше будет люфт между валами, тем меньше будет вибрация от агрегата и износ движущей части.

Размечаем патрубки. Чаще всего валы двигателей различаются по размеру диаметров. Это также поправимо, если в качестве соединительных патрубков использовать ПВХ шланги разных диаметров. Их гибкость поможет сгладить мельчайшую неточность в оцентровке валов. В нашем случае автор использовал два шланга разного диаметра, вставив один в другой.

Отрезав патрубки нужной нам длины, насаживаем с обеих сторон три хомута, поджимая их отверткой.

Закрепляем двигатель постоянного тока на саморезы, проложив их предварительно шайбами. Валы соединяем от руки и поджимаем хомуты отверткой.

Теперь можно закрепить и топливный бачок. Справиться с этой задачей не сложно, используя длинный саморез и обрезанный колпак от дюбель-гвоздя. Не забываем подсоединить топливные трубки.

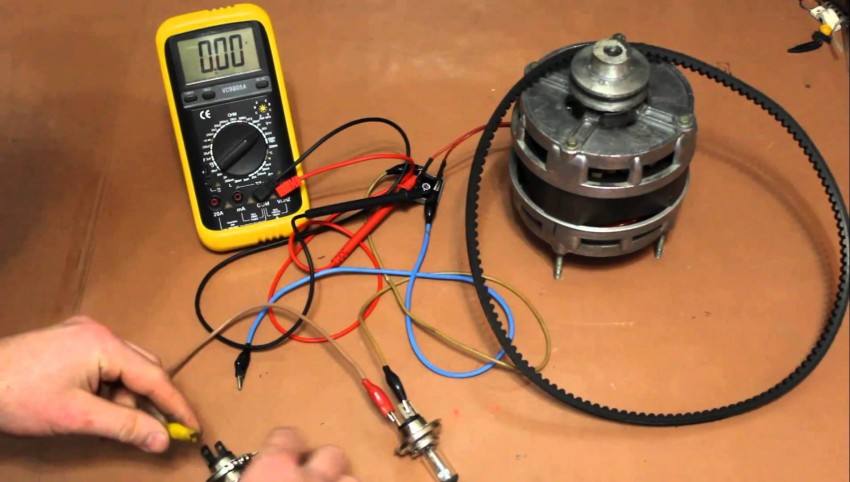

Заведя топливный двигатель стартером, измеряем напряжение на выходе вольтметром. Отверткой регулируем подачу топлива, и количество оборотов, от которого и зависит напряжение. Ориентируясь по номиналу инвертора, выставляем выходящее напряжение с небольшим запасом.

Этап третий: подключаем инвертор

Зачищенные предварительно концы кабелей от двигателя постоянного тока закрепляем на клеммах инвертора. Индикатор питания сразу покажет активность прибора.

Простой контролькой (лампочкой с отрезком кабеля и вилкой на конце) проверяем работу нашего чудо-генератора.

Для подключения электродвигателя к инвертору используем клеммы.

Этап четвертый: кнопка выключения двигателя

Поскольку ведущий у нас двигатель, создающий механическое вращение, ему необходим выключатель. Кнопка выключения идет в комплекте с устройством, поэтому ей необходимо лишь найти удобное место.

Этап пятый: делаем кожух-рамку

Изготавливаем защитную рамку из полипропиленовых труб диаметром 25-32мм, делая в станине отверстия перьевым сверлом.

На углах соединяем ее с помощью полипропиленовых фитингов.

Если нет сантехнического сварочного аппарата, конструкцию можно соединить на специализированный клей для ПП труб.

Такая рамка также поможет и в переноске устройства.

Ну, а для устранения шума от вибрации нашего устройства можно на тыльной стороне станины закрепить 4 подпятника, сделав их как показано на фото, из отрезков старой велосипедной камеры.

Этап шестой: пусковой аккумулятор

Чтобы лишний раз не дергать стартер топливного двигателя, автор видеоролика применил литий-полимерный аккумулятор (LiPo) для кратковременного запуска двигателя постоянного тока. Это сравнительное новое устройство действительно может быть мощным, и выдержать большое количество рабочих циклов при минимальной потере емкостной мощности. Таким образом топливный двигатель запускается электрическим, при этом его стартер остается как запасной вариант.

Подключаем выходящие контакты аккумулятора к клеммам инвертора через пусковой тумблер, обвязывая шлейф из проводов нейлоновыми стяжками. Гнездо для зарядки можно вывести сбоку, чтобы удобно было его подключать для зарядки.

Также закрепляем и кнопку отключения топливного двигателя

Этап седьмой: пробный запуск агрегата

Проверив все контактные группы и крепеж сборных элементов, запускаем агрегат. Кнопки запуска и отключения двигателей должны работать безупречно. Стоит отметить, что пусковой аккумулятор используется всего на несколько секунд, а затем отключается.

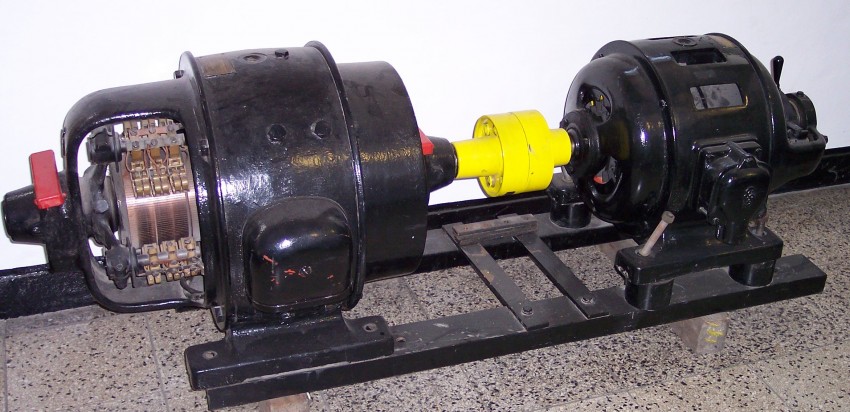

Виды генераторов на базе двигателей

Покупка штатного готового эл генератора – удовольствие отнюдь не из дешевых и вряд ли по карману практическому большинству наших сограждан. Прекрасной альтернативой может послужить самодельный генератор, его можно собрать при достаточных познаниях в области электротехники и слесарного дела. Собранное устройство может успешно использоваться в качестве:

  1. Электрогенератора с самозапиткой. Пользователь может своими руками получить устройство для выработки электроэнергии с длительным периодом действия вследствие самостоятельной подпитки,
  2. Ветрогенератора. В качестве движителя, необходимого для пуска двигателя, используется ветряк, который вращается под воздействием ветра,
  3. Генератора на неодимовых магнитах,
  4. Трехфазного бензогенератора,
  5. Однофазного маломощного генератора на двигателях электроприборов и т. д.

Переделка своими руками стандартного мотора в действующее генерирующее устройство – занятие увлекательное и очевидно экономящее бюджет. Таким образом можно переделать обычный ветряк, соединив его с двигателем для автономной выработки энергии.

Запуск

Переносной генератор необходимо разместить на ровной сухой поверхности, а в случае работы на открытом пространстве — защитить его от попадания осадков. Поскольку одноцилиндровые двигатели, применяемые в бензогенервторах, отличаются высоким уровнем вибраций, нельзя располагать на генераторе посторонние предметы, а особенно — емкости с топливом, во избежание их падения.

Перед запуском необходимо удостовериться в достаточном уровне моторного масла и при необходимости долить его, после чего двигатель генератора можно запускать.

Подключать нагрузку к генератору можно только после того, как двигатель будет запущен. Не запускайте генератор, если к нему подключены электроприборы.

Для запуска бензинового мотора служит специальная воздушная заслонка, в закрытом положении обогащающая топливную смесь. При первом запуске двигателя, особенно в холодную погоду, ее необходимо закрыть тем больше, чем ниже температура воздуха, а по мере прогрева двигателя плавно открыть

Прогретый двигатель должен запускаться без прикрытия заслонки, в противном случае стоит обратить внимание на регулировки карбюратора. Запуск в зависимости от конструкции двигателя осуществляется либо тросовым стартером (плавно вытяните его до ощущения сопротивления, после чего резко увеличьте усилие), либо электрическим (для запуска нажмите и удерживайте пусковую кнопку)

Запуск дизельного мотора отличается только тем, что нет необходимости использовать воздушную заслонку, но вместо этого нужно приоткрывать декомпрессор — устройство, снижающее давление в камере сгорания для облегчения проворота коленчатого вала при запуске. Кроме того, запуск дизельного мотора может сильно затруднить завоздушенная топливная система (первый запуск нового генератора или если до этого бак был выработан насухо). В таком случае придется прокачать топливную систему (порядок прокачки отличается для разных двигателей и описывается в руководстве по эксплуатации).

Дав поработать генератору некоторое время (в теплое время года бензиновый двигатель прогреется достаточно быстро, не более минуты), можно подключать нагрузку, убедившись, что индикаторы работоспособности или указатель напряжения генераторной установки указывают на ее полную работоспособность.

Каким компаниям доверять?

Выпуском электрических генераторов занимаются не только известные компании, но и те, что появились совсем недавно. В имеющемся ассортименте легко запутаться без некоторой подготовки.

Стационарная установка

Отечественному покупателю хорошо известны следующие несколько названий:

  • «Вепрь». Пользуется наибольшим спросом среди российских компаний, занимающихся этим направлением. Мощность находится в диапазоне от 2 до 230 кВт. Генераторы подходят как для бытового, так и для промышленного применения. WAY — модели, подходящие для эксплуатации в домашних условиях.
  • SDMO. Ещё один производитель, модели которого встречаются в большом количестве. Агрегаты и в этом случае с двигателями, работающими на 1 либо на 3 фазах. Мощность, внешнее исполнение — главное отличие между разными моделями. Корпус с шумопоглощением отлично подходит тем, кто использует именно бытовые разновидности генераторов. Воздушное охлаждение, мощность до 10 кВа — характеристики отдельного класса устройств. Они часто снабжаются дополнительными выходами для переменного либо постоянного тока. Электростартер дополняет стационарные разновидности моделей. Они устанавливаются на раме или внутри контейнеров с функцией шумоизоляции.
  • Geko. Производитель с широкой линейкой продукции для любых условий. Создаёт не только бытовые модели, но и варианты с более узкой специализацией. Внутри моделей устанавливают одно- или трёхфазный двигатель в зависимости от того, какие цели преследует потребитель. Запуск — ручной либо его заменяет электростартер. У некоторых моделей есть кожухи, поглощающие шумы. Встроенная панель автоматического запуска тоже становится неплохим дополнением к стандартным электростанциям.

Яркая маска

Вам понадобится: цветная бумага, простой карандаш, ножницы, резинка, клей.

Мастер-класс

  1. Нарисуйте шаблон маски в виде совы на обычной бумаге.
  2. Отметьте места прорези для глаз и прорежьте отверстия.
  3. Перенесите шаблон на синюю бумагу, затем вырежьте маску.
  4. Сделайте круги для глаз и декор для ушек из чёрной бумаги.
  5. Вырежьте и прикрепите клюв, как показано на изображении.
  6. Вырежьте из цветной бумаги мелкие и крупные пёрышки и приклейте их к маске.
  7. Проделайте 2 отверстия по краям маски и закрепите резинку.

Яркая маска из бумаги готова!

Сборка конструкции и регулировка

Бензиновый генератор собирают на подходящей платформе. При сборке главное – обеспечить строгую параллельность и расположение в одной плоскости шкивов генератора и двигателя. В противном случае возможно соскакивание ремня и его повышенный износ. Расстояние между шкивами выбирают таким образом, чтобы ремень находился в натянутом состоянии и не проскальзывал во время работы.

Важно! Не переусердствуйте с натяжением. Это вызовет снижение КПД и износ ремня и шкивов, а главное – подшипников валов двигателя и генератора

Имея еще один шкив, пусть даже и малого диаметра, можно сделать устройство натяжения ремня при помощи пружины нужной силы упругости.

Бензобак размещают в самой высокой части конструкции, чтобы бензин мог самотеком поступать в карбюратор

При этом важно не допустить нагрева бака теплом работающего двигателя. При необходимости выполните теплоизоляцию при помощи асбестовых прокладок

Один из вариантов конструкции

Важно! Асбестовая пыль не ядовита, но может вредно воздействовать на легкие, поэтому работать с асбестом нужно в респираторе. Не забудьте про топливный фильтр

Не забудьте про топливный фильтр.

Собранная конструкция должна обеспечивать простоту запуска двигателя и доступ ко всем элементам: карбюратору, свечам зажигания, регулятору напряжения.

Регулировка заключается в установке необходимого напряжения при помощи штатного регулятора генератора. Некоторые генераторы, к примеру, от автомобилей «Самара» и более новых имеют встроенный регулятор, который не допускает регулировки.

При напряжении ниже допустимого уровня блок бесперебойного питания не запустится, выдавая сигнал сильного разряда аккумулятора. Высокое значение может вызвать повреждение элементов схемы.

Как видно, сборка домашнего бензогенератора – занятие вполне осуществимое. Своими руками собранный бензогенератор способен работать не хуже заводского, но следует знать, что этим заниматься можно только при наличии хотя бы части комплектующих. Изготовление электростанции с «нуля» при полном отсутствии деталей приведет к затратам, превышающим приобретение готовой конструкции.

Что обещают производители бестопливных генераторов

В интернете можно найти разные сайты, которые предлагают купить БТГ, причём за весьма немаленькие деньги (в среднем – 12 т. р.). При этом каждый продавец по-своему объясняет принцип работы механизма.

Кто-то говорит, что бестопливный генератор работает на некоей «энергии земли», у других источником является эфир, а кто-то говорит о статической энергии, которая не подчиняется известным законам физики, но вполне реальна.

ВАЖНО! Теория эфира была актуальна до начала ХХ века, пока в 1910 году Эйнштейн не опроверг её в своей научной статье «Принцип относительности и его следствия в современной физике». На самом деле БТГ – красивая выдумка, и в природе не существует подобных приборов

На самом деле БТГ – красивая выдумка, и в природе не существует подобных приборов.

Тем не менее, для тех, кто плохо знаком с физикой, объяснений про эфир и «энергию земли» вполне достаточно чтобы купить дорогой, но бесполезный генератор.

Можно ли сделать бестопливный генератор своими руками

Если вы всё ещё сомневаетесь, попробуйте собрать такой генератор самостоятельно. В сети есть много разных схем по сбору БТГ в домашних условиях. Среди них нашлось два довольно простых способа: мокрый (или масляный) и сухой.

Масляный способ сбора БТГ

Вам потребуется:

  • Трансформатор переменного тока – необходим для создания постоянных сигналов тока;
  • Зарядное устройство – обеспечивает бесперебойную работу собранного устройства;
  • Аккумулятор (или обычная батарея) – помогает накоплению и сохранению энергии;
  • Усилитель мощности – увеличит подачу тока;

  Что такое литий ионный аккумулятор — устройство и виды

Трансформатор нужно подключить сначала к батарее, а затем к усилителю мощности. Теперь к этой конструкции подсоединяется зарядное устройство, и портативный БТГ готов!

Сухой способ

Вам потребуется:

  • Трансформатор;
  • Прототип генератора;
  • Незатухающие проводники;
  • Динатрон;
  • Сварка.

Объедините трансформатор с прототипом генератора при помощи незатухающих проводников. Используйте для этого сварку. Динатрон нужен для контроля работы готового прибора. Такой генератор должен проработать около 3 лет.

Популярные статьи  Кот из фетра

Успех и эффективность этих конструкций во многом зависят от вашей удачи. Она же потребуется, чтобы найти все необходимые элементы, указанные в инструкции. Но наверно вы уже догадались, что всё это вряд ли будет работать.

Генератор Адамса

В 1967 году на производство этого генератора был получен патент. БТГ оказался рабочим, но выдаваемая им мощность была настолько мала, что вряд ли с его помощью получилось бы обеспечить энергией даже маленькую комнату.

Но мошенников это не беспокоит. Поэтому в интернете можно найти сайты, продающие генератор Адамса. Только зачем тратить деньги на прибор, который не поможет сэкономить?

Сборка

Процесс сборки может быть усложнён по разным причинам. Например, нет определённого навыка для работы. Нет опыта в создании таких устройств. Нет нужных деталей и запчастей. Однако если всё это и большое желание в наличии, то попробовать можно.

Но перед началом работы обязательно нужно выполнить несколько условий — добыть материалы и инструкции для изготовления электрогенератора. И прочесть их. А также позаботиться о технике безопасности.

Перед началом работы имеет смысл позаботиться о схемах сборки и чертежах. Это значительно облегчит и ускорит процесс.

Газовые и бензиновые электрогенераторы собираются своими руками чаще всего. Но как при их сборке, так и при сборке других, нужно произвести подготовку и некоторые расчёты

Например, важно знать мощность нужного генератора.

Чтобы определить скорость вращения, двигатель должен быть подключён в сеть. Для определения потребуется тахометр. Величину, полученную при измерениях, нужно прибавить к компенсаторной величине, составляющей 10%. Эта величина позволяет не дать двигателю перегреться.

Учитывая мощность нужно подобрать конденсаторы.

Сама сборка проста — Конденсаторы подсоединяются к двигателю по очереди по схеме (её можно найти в интернете). Это всё, что нужно для создания генератора малой мощности.

Этот вариант самый удобный и лёгкий

Однако стоит обратить внимание на следующие моменты:

  • Нужно следить за температурой двигателя, чтобы он не перегрелся.
  • Иногда генератору нужно будет давать остыть до 40 градусов.
  • КПД, возможно, будет снижаться в зависимости от времени работы. Это нормально.
  • Пользователю нужно будет самостоятельно следить за состоянием генератора, подключать к нему измерительные приборы.

После сборки механической части следует заняться электрической стороной. Начинать стоит после установки шкивов, соединяющихся ремнем.

  • Обмотки на электрическом моторе соединяются согласно схеме звезда.
  • Конденсаторы, подключаемые к обмотке, должны образовать собой треугольник.
  • Напряжение будет сниматься между концом обмотки и средней точкой. Тогда получается ток с напряжением 220 вольт, а между обмотками — 380 вольт.

Специалисты дают ещё несколько полезных советов, которые помогут при сборке генератора:

  • Электрический двигатель может сильно нагреваться. Чтобы этого не было — нужно заменить конденсаторы на те, у которых меньше ёмкость.
  • Самодельные электрогенераторы обычно предполагают конденсаторы с напряжением от 400 вольт. Для правильной работы хватит и одного.
  • В сети нужен трехфазный трансформатор, если для питания дома нужны все фазы двигателя.

Скорее всего, даже сделанный, как на красивых фото, самодельный электрогенератор, не сможет конкурировать с покупными моделями.

Однако, если воспринимать его как дополнительный, запасной источник электроэнергии, то его вполне можно сделать и использовать. Тем более что как показывает практика, сделать генератор самостоятельно не так уж и сложно. Нужно просто приложить старания и всё получиться.

Замена старого электросчетчика в квартире или доме

Устройство и принцип работы бензогенератора

Все автономные источники электропитания работают по принципу преобразования одной энергии в другую.

Конструкция бензогенератора состоит из трёх частей:

  1. Бензинового двигателя внутреннего сгорания. В маломощные агрегаты устанавливается двухтактный двигатель, а в мощные агрегаты — четырёхтактный.
  2. Генератора тока.
  3. Блока электрической модуляции.

Все элементы монтируются на единой опоре. Кроме основных частей, бензиновый генератор оснащён дополнительными элементами:

  • Топливным элементом.
  • Аккумулятором.
  • Ручным стартером.
  • Воздушным фильтром.
  • Глушителем.

Основные этапы работы бензогенератора

  1. В бак генератора заливают бензин.
  2. В двигателе после сжигания углеродного топлива образуется газ. Он вращает коленчатый вал с маховиком.
  3. Вращаясь, коленчатый вал передаёт мощность на вал генератора.
  4. При достижении вращения с высокой частотой первичной обмотки происходит смещение магнитных потоков — заряды перераспределяются.
  5. На различных полюсах создаются потенциалы необходимой величины. Однако, для получения переменного тока, от которого смогут работать промышленные и бытовые приборы, понадобится дополнительное приспособление — блок электрической модуляции. Можно использовать трансформаторный или инверторный.
  6. Благодаря инвертору можно привести напряжение к требуемому значению — 220 В с частотой 50 Гц. Помимо основного назначения, с помощью блока электрической модуляции удаляется импульсивное перенапряжение и помехи. Блоком также контролируется утечка тока. Блок защищает агрегат от короткого замыкания и перегрузки.

Самодельный бензиновый генератор: плюсы и минусы

Одни специалисты утверждают, если бензиновый генератор собрать аккуратно и со знанием дела, то он прослужит столько же, сколько и фабричный аналог. В свою поддержку они приводят следующие доводы:

  • возможная модернизация — прибор можно в любой момент подстроить под собственные нужды;
  • экономия — например, на покупку бензогенератора заводской сборки litenergo.ru/benzogeneratory/invertornyj небольшой мощностью (0.75–1 кВт) придётся потратить от 9 тыс. до 12 тыс. руб.;
  • удовлетворение от реализованного проекта.

Сторонники заводской сборки скептически смотрят на «кустарные» модели и приводят контрдоводы, утверждая о недостатках самоделок:

  • Практическая экономия сборки генераторов незначительна. Покупка частей бензинового генератора по отдельности обойдётся довольно-таки дорого. Для сборки генератора, лучше использовать детали ненужных устройств.
  • Найти двигатель и генератор, которые имеют оптимальные параметры, сложно.
  • Для изготовления бензинового генератора необходимо обладать знаниями, специальными навыками и уметь работать с инструментами. Реализация самого проекта может занять много времени.
  • Бензогенераторы фабричной сборки оснащают самодиагностикой — этот блок следит за рабочими параметрами устройства. Кроме этого, в состав генератора входит устройство автоматического пуска — агрегат начинает работать сразу, как только в сети пропадает электричество. Также бензогенератор может быть укомплектован другими дополнительными устройствами, которые отсутствуют в «кустарных» моделях.
  • В отличие от заводских самодельные бензиновые генераторы, изготовленные в домашних условиях, обычно имеют большие габариты и вес.

Дополнение к калькулятору

Дополнения взяты из книги Е.А. Сорочан: Основания, фундаменты и подземные сооружения

(Аналогичную информацию можно взять из СП 22.13330.2011 (СНиП 2.02.01-83*)

Электрический генератор из мотоблока

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?

Для сборки самодельного генератора подойдут детали мотоблока

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Популярные статьи  Сундучок из пластиковых бутылок

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.

Устройство электрогенератора

  • Во-первых, обмотки электрического мотора соединяются по схеме звезда.
  • Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
  • В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

  • 2 кВт – 60 мкФ.
  • 5 кВт – 140 мкФ.
  • 10 кВт – 250 мкФ.
  • 15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты

  • Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
  • Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
  • Обычно одного конденсатора хватает для активной нагрузки.
  • Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

С чего начать?

Исходя из величины требуемых нагрузок для одновременного включения приборов, подбирают все основные элементы.

Оптимальные показатели рабочих характеристик достигаются правильным подбором мощностей бензинового и электрического двигателей.

Для получения однофазного тока 220 В подойдет двухтактный бензиновый двигатель, а если планируется получение более высоких мощностей, то выбор следует остановить на четырехтактном. Расход топлива будет зависеть от выбранного двигателя. Помимо основной задачи – выработки энергии, следует предусмотреть систему шумоподавления, смазки, вентиляции, установку выхлопной трубы для отвода газов. Придется купить колеса, чтобы обеспечить мобильность аппарата. Кожух можно изготовить из металла или фанеры.

Бензогенератор на основе двухтактного бензинового двигателя выручит при необходимости краткосрочного подключения. Когда требуется работа надолго и с большой нагрузкой, лучше изготовить генератор с четырехтактным бензиновым двигателем.

Панель управления должна иметь вольтметр, кнопку прерывания цепи, клеммы для подключения заземления, розетки для использования выработанной энергии.

Заниматься самостоятельным изготовлением бензогенератора имеет смысл в том случае, когда у вас имеются неиспользуемые двигатели от старых приборов. Можно, конечно, купить все составляющие специально для этих целей, однако большой экономии получить при этом не удастся – стоимость комплектующих может даже превысить цену готовой заводской модели.

На практике часто используют мотоциклетные или автомобильные движки, двигатели от косилок, бензопил и прочих устройств.

Что собой представляет и как работает

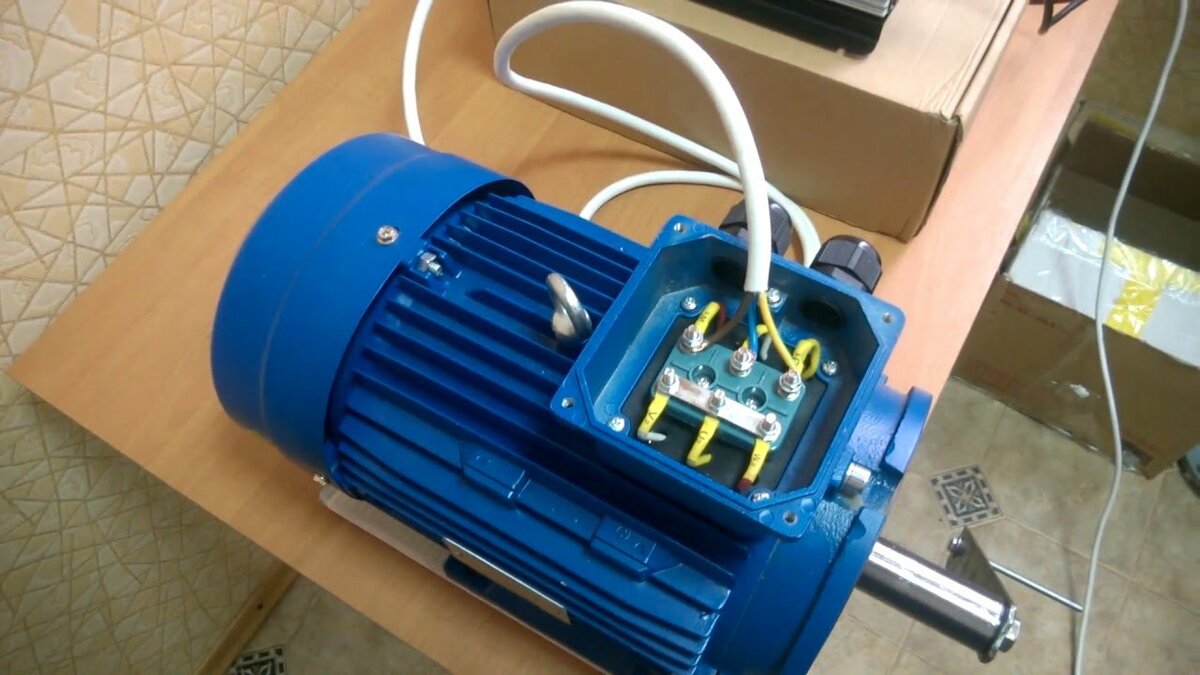

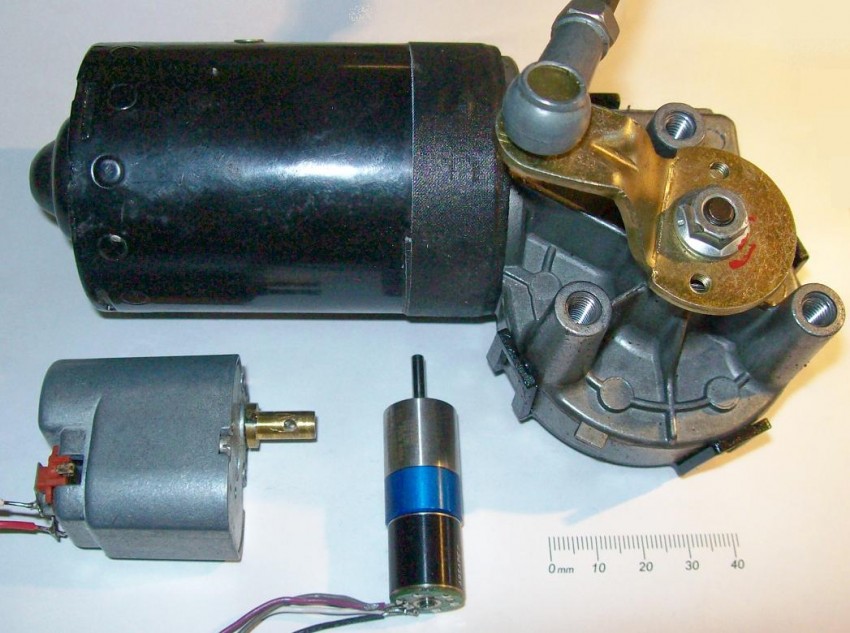

Эл двигатель асинхронного типа – это машина, в которой происходит трансформация электрической энергии в механическую и тепловую. Такой переход становится возможным благодаря явлению электромагнитной индукции, которая возникает между обмотками статора и ротора. Особенностью асинхронных двигателей является тот факт, что частота вращения этих двух ключевых его элементов отличается.

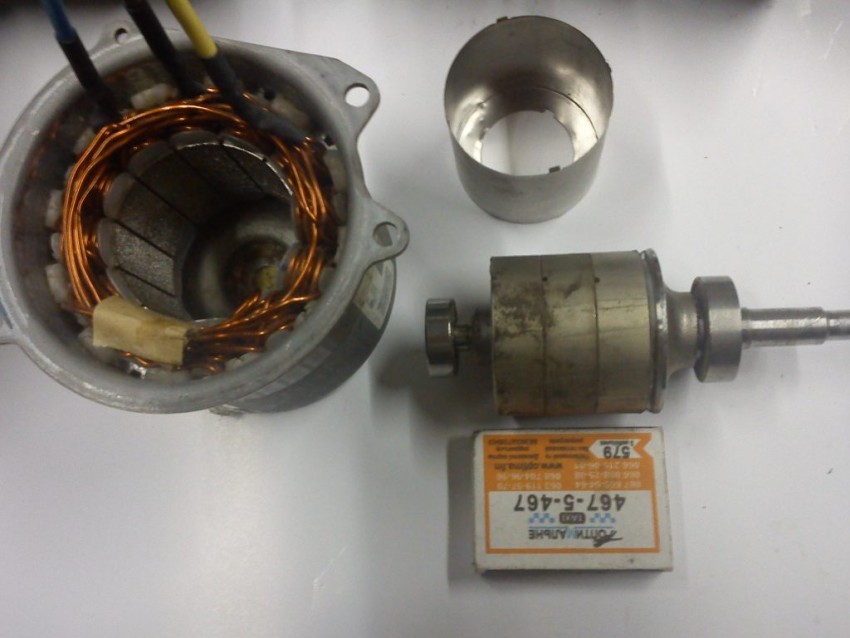

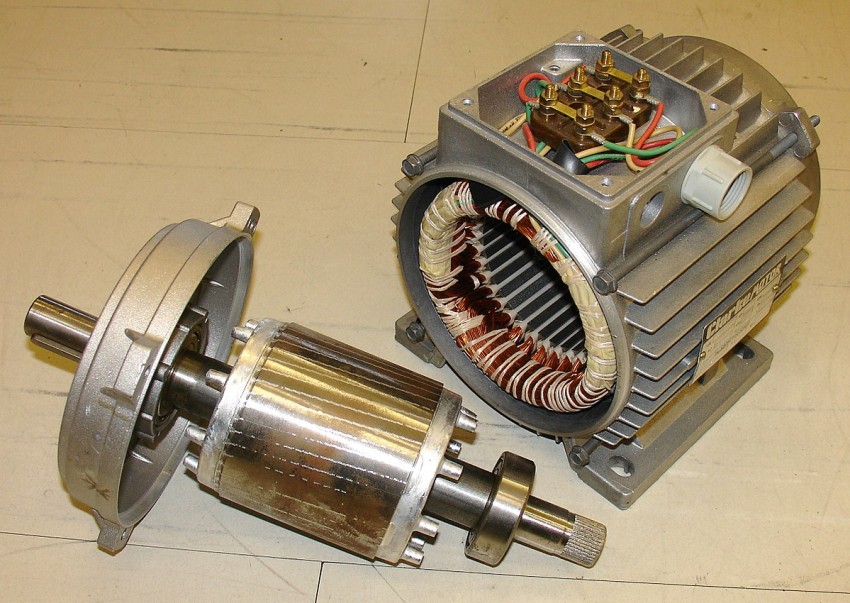

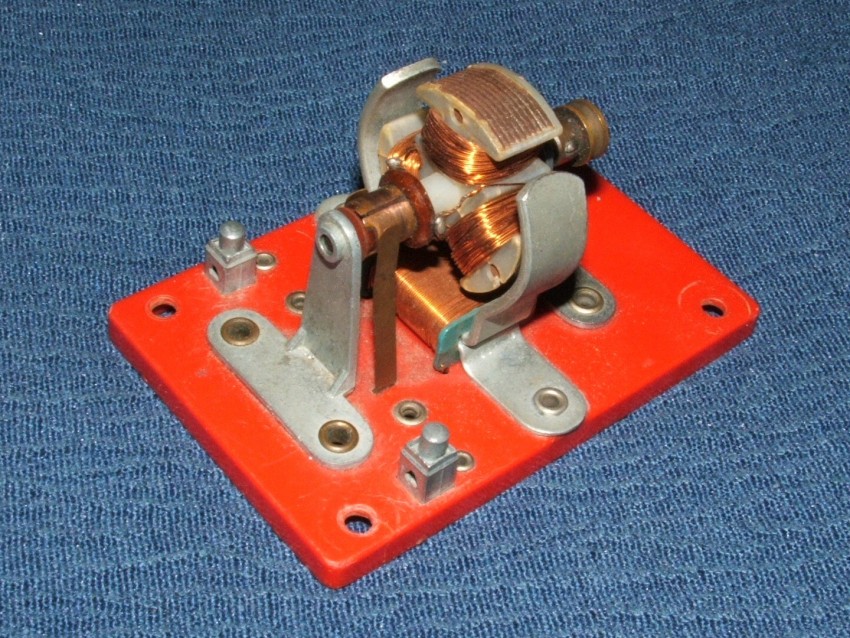

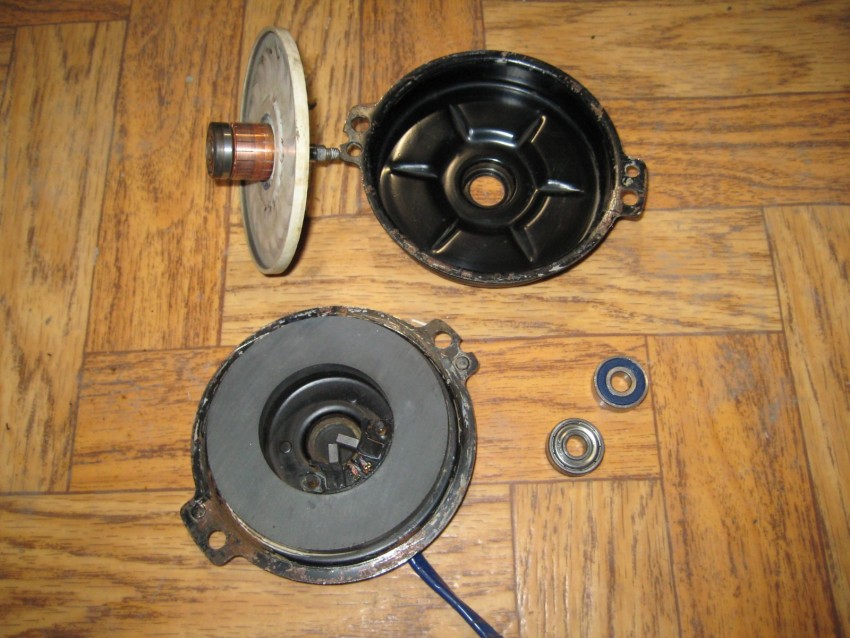

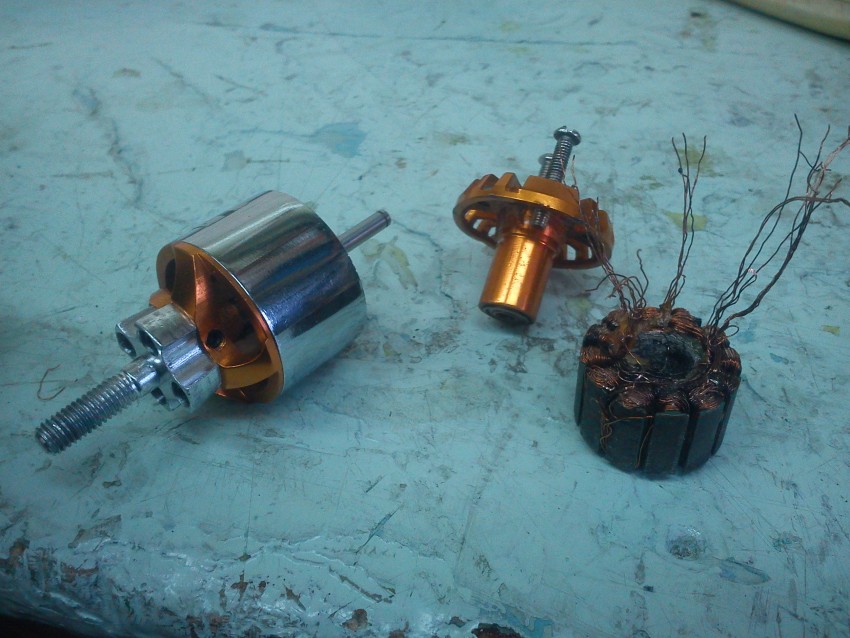

Конструктивные особенности типичного эл двигателя можно видеть на иллюстрации. И статор, и ротор представляют собой соосные круглого сечения объекты, изготавливаются путем набора достаточного количества пластин из специальной стали. Пластины статора имеют пазы на внутренней части кольца и при совмещении образуют продольные канавки, в которые наматывается обмотка из медной проволоки. Для ротора, ее роль играют алюминиевые прутки, они также вставляются в пазы сердечника, но с обеих сторон замыкаются стопорными пластинами.

Во время подачи напряжения на обмотки статора, на них возникает и начинает вращаться электромагнитное поле. В связи с тем, что частота вращения ротора заведомо меньше, между обмотками наводится ЭДС и центральный вал начинает двигаться. Не синхронность частот связана не только с теоретическими основами процесса, но и с фактическим трением опорных подшипников вала, оно будет его несколько тормозить относительно поля статора.

Простейший бензогенератор

В качестве примера разберем простейшую самодельную конструкцию на основе бензопилы и электрического двигателя от старой стиральной машинки:

  1. Электродвигатель от стиральной машинки крепим к шине бензопилы с помощью специально изготовленного устойчивого кронштейна.
  2. На приводные валы обоих двигателей одеваем шкивы и соединяем их с помощью ременной передачи.
  3. Кнопку для регулировки оборотов двигателя бензопилы, расположенную на ручке, снабжаем дополнительным приспособлением для регулировки силы нажатия. Простой болт, закрепленный хомутом, отлично справится с этим. Для увеличения оборотов будет достаточно подкрутить его, а для уменьшения – ослабить.
  4. К внешней пусковой обмотке электродвигателя параллельно присоединяем два конденсатора, рассчитанных на мощность 400-450 Вольт.

На видео показан генератор с двигателем от стиральной машинки

Эта простейшая по своей конструкции установка способна выдать ток 220 В 180 А, которого хватит на питание дрели, шуруповерта, осветительных приборов.

Такое элементарное устройство способен изготовить практически любой мастер. Разумеется, за исключением случаев, когда человек не видит разницы между двигателем и карбюратором, или слова кронштейн и контейнер для него звучат одинаково. Совершенно неприемлемо изготовление электрических приборов для человека, не знающего различий между понятиями мощность (ватт), сила тока (ампер) и напряжение цепи (вольт). Более сложные конструкции требуют фундаментальных знаний и умений, которые помогут правильно рассчитать мощности двигателей, обеспечить безопасное использование готовой конструкции, правильно настроить все параметры.

В интернете на форумах мастера обсуждают разные самодельные конструкции. Для желающих пополнить ряды «Самоделкиных», участие в обсуждениях принесет много пользы – можно получить много полезных советов по устройству нового или ремонту старого. Наглядно посмотреть процесс изготовления помогут специальные видео. Какой выбрать глушитель, электростартер, можно ли сделать функцию автозапуска – на все интересующие вопросы можно найти ответ. Желаете пойти дальше, и поставить на участке ветрогенератор для экономии электроэнергии? Какой ток нужен на выходе – 12 или 16 А? Инструкций на любую тему хватает, изучайте и применяйте лучшие из них в деле.

Тем, кто решил сделать бензогенератор своими руками, необходимо правильно оценить свои возможности. Неудачные попытки могут стать причиной порчи бытовых приборов или даже стать угрозой для жизни.

На видео показан еще один генератор своими руками, давайте посмотрим

Работа с электрическими устройствами предъявляет повышенные требования по безопасности и не прощает небрежности. Будьте очень внимательны и аккуратны!

Классификация бытовых приборов

Бензиновые

Системы с приводом от ветра или текущей воды бывают только на более или менее крупных электростанциях. Использовать их в полевых (походных) условиях и даже просто дома не так-то просто. Особенно это относится к гидрогенераторам. Что касается тепловых электростанций для частного использования, то они почти всегда работают на бензине и выдают ограниченную мощность, устройства мощнее 20 кВт можно встретить нечасто. Обычно они используют бензин Аи-92, применение Аи-76 и Аи-95 возможно лишь эпизодически, да и то не рекомендуется.

Дизельные

Работающие на дизельном топливе установки выдают иногда до 3 МВт тока. Они обеспечат энергией даже крупный дачный поселок с гаражами и аналогичной инфраструктурой.

Даже относительно слабые модели подходят для снабжения током сварочных аппаратов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучшие самоделки рунета
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
