Примитивный электромоторчик

Содержание

Как подключить моторчик к Arduino

Для занятия нам понадобятся следующие детали:

  • плата Arduino Uno / Arduino Nano / Arduino Mega;
  • мотор постоянного тока (Motor DC);
  • транзистор полевой/биполярный;
  • драйвер двигателей L298N;
  • провода «папа-папа», «папа-мама».

Перед выбором способа управления двигателем от Arduino Uno r3, уточните на какое напряжение рассчитан ваш моторчик. Если питание требуется более 5 Вольт, то следует использовать транзистор или драйвер. Распиновка транзисторов может отличаться от приведенного примера (следует уточнить распиновку для своего типа). Драйвер L298N позволит не только включать мотор, но и изменять направление вращения.

Скетч. Подключение мотора напрямую


Схема. Управление моторчиком от Ардуино напрямую

Подключение мотора к Ардуино напрямую — самый простой вариант включения вентилятора на Arduino или машинки. Команда для включения двигателя не отличается, от команды при подключении светодиода к микроконтроллеру. Функция digitalWrite включает/выключает подачу напряжения на цифровой порт, к которому подключен двигатель постоянного тока. Соберите схему и загрузите программу.

void setup() {
   pinMode(12, OUTPUT); // объявляем пин 12 как выход
}

void loop() {
   digitalWrite(12, HIGH); // включаем мотор

   delay(1000); // ждем 1 секунду

   digitalWrite(12, LOW); // выключаем мотор

   delay(1000); // ждем 1 секунду
}
  1. для подключения мотора без драйвера можно использовать любой порт;
  2. если двигатель не включается, то, возможно, не хватает силы тока на цифровом выходе, подключите двигатель через транзистор к порту 3,3V или 5V.

Скетч. Подключение мотора через транзистор

Подключение мотора через транзистор к Ардуино потребуется, если двигатель никак не хочет включаться от платы напрямую, то следует использовать порт 5 Вольт на микроконтроллере или внешний источник питания. Транзистор будет играть роль ключа, замыкая/размыкая электрическую цепь. Сам транзистор управляется цифровым портом. Соберите схему, как на картинке и загрузите программу.


Подключение FA-130 мотора постоянного тока — Motor DC Arduino

void setup() {
   pinMode(13, OUTPUT); // объявляем пин 13 как выход
}

void loop() {
   digitalWrite(13, HIGH); // включаем мотор

   delay(1000); // ждем 1 секунду

   digitalWrite(13, LOW); // выключаем мотор

   delay(1000); // ждем 1 секунду
}
  1. при необходимости можно подключить два мотора FA-130 к Ардуино;
  2. в зависимости от характеристик, двигатель подключается к 3,3 или 5 Вольтам.

Скетч. Подключение мотора через драйвер


Схема подключения двух моторов через драйвер l298n

Подключение мотора к Ардуино через драйвер L298N или Motor Shield L293D позволит менять направление вращения ротора. Но для использования данных модулей потребуется установить соответствующие библиотеки для Ардуино. В примере мы использовали схему подключения двигателя с помощью модуля L298N. Соберите схему, как на картинке ниже и загрузите следующий скетч с использованием.

// задаем имена для портов
#define IN1 3
#define IN2 4
#define IN3 5
#define IN4 6

void setup() {
   pinMode(IN1, OUTPUT);
   pinMode(IN2, OUTPUT);
   pinMode(IN3, OUTPUT);
   pinMode(IN4, OUTPUT);
}

void loop() {

   // вращаем моторчики в одну сторону
   digitalWrite(IN1, HIGH);
   digitalWrite(IN2, LOW);
   digitalWrite(IN3, HIGH);
   digitalWrite(IN4, LOW);

   delay(2000); // ждем 2 секунды

   digitalWrite(IN1, LOW);
   digitalWrite(IN2, LOW);
   digitalWrite(IN3, LOW);
   digitalWrite(IN4, LOW);

   delay(1000); // выключаем на 1 секунду

   // вращаем моторчики в обратную сторону
   digitalWrite(IN1, LOW);
   digitalWrite(IN2, HIGH);
   digitalWrite(IN3, LOW);
   digitalWrite(IN4, HIGH);

   delay(2000); // ждем 2 секунды

   digitalWrite(IN1, LOW);
   digitalWrite(IN2, LOW);
   digitalWrite(IN3, LOW);
   digitalWrite(IN4, LOW);

   delay(1000); // выключаем на 1 секунду
}

Процесс изготовления щёчек

На гайку необходимо положить бумагу, сверху следует пробить отверстие болтом. После надевания бумаги на болт в верхней части его ставится шайба. Всего следует проделать четыре такие детали. Накручивание гаек проводят на верхнюю щёчку, снизу следует подложить шайбочку и зафиксировать конструкцию с помощью термоклея. Конструкция каркаса готова.

Далее необходима перемотка проволоки для электродвигателей своими руками. Конец проволоки наматывают на каркас, скручивая при этом концы проволоки, чтобы катушка была красива и презентабельна. Далее следует раскрутить гайки  удалить болт. Начало и конец проволоки очищают от лака, а затем устанавливают конструкцию на болт.

Сделав подобным образом вторую катушку, необходимо соединить конструкцию и проверить, как работает электродвигатель. Шляпку болта подключают к плюсу. Следует провести плавный пуск электродвигателя, собранного своими руками.

Если катушки соединены параллельно, то происходит уменьшение суммарного сопротивления и возрастания электрического тока. Если соединяется конструкция последовательно. то суммарное сопротивление увеличивается, а электрический ток сильно уменьшается.

Проходя через конструкцию катушки, наблюдается увеличение электрического тока, что приводит к увеличению размеров магнитного поля. При этом электрический магнит сильно притягивает к себе электродвигательный якорь.

Если конструкция собрана правильно, то работа электродвигателя происходит быстро и эффективно. Чтобы собрать модель электродвигателя, не нужны какие-то специальные навыки и знания.

Можно на просторах интернета найти пошаговую инструкцию с  фото на каждом из этапов. Воспользовавшись этим, любой человек быстро может собрать электродвигатель из подручных материалов.

Шаг 1 – Подготавливаем материалы

Чтобы сделать самый простой магнитный двигатель своими руками, Вам понадобятся следующие подручные материалы:

  • батарейка на 1,5 Вольта, лучше выбирать мощные варианты по типу Duracell или Energizer;
  • держатель с контактами для пальчиковой батареи (как на фото ниже), можно брать под одну батарейку, однако конструкция на два посадочных места более устойчива;
  • небольшой магнит, желательно мощный — неодимовый;
  • кусок обязательно эмалированной медной проволоки (в лаковой изоляции, такая проволока имеет слегка желтоватый цвет), диаметром 1 мм (для сборки потребуется не более 80 см);
  • 30 см неизолированного одножильного провода, диаметром 1 мм.

Подготовив все нужные материалы, можно переходить к сборке простейшего электродвигателя, работающего всего на одной батарейке. Сделать маленький электрический моторчик в домашних условиях не сложно, в чем Вы сейчас и убедитесь!

Почему в быту часто применяются коллекторные двигатели

Коллекторный тип двигателя

Если брать фазу на 220В, принцип работы электродвигателя на коллекторе позволяет изготовить устройства в 2-3 раза менее массивные, нежели при использовании асинхронной конструкции

Это важно при изготовлении приборов: ручные блендеры, миксеры, мясорубки. Помимо прочего, асинхронный двигатель сложно разогнать выше 3000 оборотов в минуту, для коллекторных указанное ограничение отсутствует

Что делает устройства единственно пригодными для реализации конструкций центрифужных соковыжималок, не говоря уже о пылесосах, где скорость часто не ниже.

Отпадает вопрос, как сделать регулятор оборотов электродвигателя. Задача давно решена путём отсечки части цикла синусоиды питающего напряжения. Это возможно, ведь коллекторному двигателю нет разницы, питаться переменным или постоянным током. В первом случае падают характеристики, но с явлением мирятся по причине очевидных выгод. Работает электродвигатель коллекторного типа и в стиральной машине, и в посудомоечной. Хотя скорости сильно отличаются.

Легко сделать и реверс. Для этого меняется полярность напряжения на одной обмотке (если затронуть обе, направление вращения останется прежним). Иная задача – как сделать двигатель с подобным количеством составных частей. Сделать самостоятельно коллектор вряд ли удастся, но намотать заново и подобрать статор вполне реально. Заметим, что от числа секций ротора зависит скорость вращения (аналогично амплитуде питающего напряжения). А на статоре лишь пара полюсов.

Одноцилиндровый электродвигатель

Если предыдущий вариант никакой полезной работы не выполнял в силу его конструктивных особенностей, то эта модель будет немного сложнее, зато найдет практическое применение у вас дома. Для изготовления вам понадобится одноразовый шприц на 20мл, медная проволока для намотки катушки (в данном примере используется диаметром 0,45мм­), проволока из меди большего диаметра для коленвала и шатуна (2,5 мм), постоянные магниты, деревянные планки для каркаса и конструктивных элементов, источник питания постоянного тока.

Популярные статьи  Магнит в технике декупаж

Из дополнительных инструментов понадобится клеевой пистолет, ножовка, канцелярский нож, пассатижи.

Процесс изготовления электродвигателя заключается в следующем:

  • При помощи ножовки или канцелярского ножа обрежьте шприц, чтобы получить пластиковую трубку.
  • Намотайте на пластиковую трубку тонкую медную проволоку и зафиксируйте ее концы клеем, это будет обмотка статора. Рис. 5: намотайте проволоку на шприц
  • С толстой проволоки удалите изоляцию при помощи канцелярского ножа. Отрежьте два куска проволоки.
  • Согните из этих кусков проволоки коленчатый вал и шатун для электродвигателя, как показано на рисунке ниже. Рис. 6: согните коленвал и шатун
  • Наденьте кольцо шатуна на коленчатый вал, чтобы обеспечить его плотную фиксацию, можно надеть кусок изоляции под кольцо. Рис. 7: наденьте шатун на коленвал
  • Из деревянных плашек изготовьте две стойки для вала, деревянное основание и ушко для неодимовых магнитов.
  • Склейте неодимовые магниты вместе и приклейте к ним ушко при помощи клеевого пистолета.
  • Зафиксируйте второе кольцо шатуна в ушке при помощи шплинта из медной проволоки. Рис. 8: зафиксируйте второе кольцо шатуна
  • Вставьте вал в деревянные стойки и наденьте втулки для ограничения перемещения, сделайте их из кусочков родной изоляции провода.
  • Приклейте статор с обмоткой, стойки с шатуном на деревянное основание, кроме дерева можете использовать и другой диэлектрический материал. Рис. 9: приклейте стойки и статор
  • При помощи саморезов с плоской шляпкой зафиксируйте выводы на деревянном основании. Два контакта должны иметь достаточную длину, чтобы касаться вала электродвигателя – один выгнутой части, другой прямой. Рис. 10: точки касания вала
  • Наденьте на вал с одной стороны маховик для стабилизации вращения, а с другой крыльчатку для вентилятора.
  • Припаяйте один вывод обмотки электродвигателя к контакту колена, а второй к отдельному выводу. Рис. 11: припаяйте выводы обмотки
  • Подключите электродвигатель к батарейке при помощи крокодилов.

Одноцилиндровый электродвигатель готов к эксплуатации – достаточно подключить питание к его выводам для работы и прокрутить маховик, если он находится в том положении, с которого сам стартовать не может.

Рис. 12: подключите питание

Чтобы прекратить вращение вентилятора, отключите электродвигатель посредством снятия крокодила хотя бы с одного из контактов.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

  1. Высокий параметр рабочего напряжения.
  2. Низкий параметр RPM (угловая скорость вращения).
  3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Держатель для балдахина на детскую кроватку своими руками

Основой конструкции является держатель. В готовых комплектах он прилагается к балдахину, но если вы шьете полог на кроватку малыша самостоятельно, можно сделать его своими руками.

Отличным материалом для изготовления держателя является толстая проволока. Ее скручивают в форме круга или овала, а затем закрепляют к потолку или у изголовья кроватки при помощи крючка.

Если речь идет о конструкции на подставке, потребуется соорудить и ее. Для этого можно использовать деревянную палку, а также металлическую или пластиковую трубку. В этом случае держатель будет крепиться к подставке при помощи хомута.

Шаг 2 – Собираем самоделку

Итак, чтобы инструкция была для Вас понятной, лучше рассмотрим ее поэтапно с картинками, которые помогут визуально понять принцип сборки.

Из эмалированного медного провода Вам нужно сделать катушку двигателя, которая будет являться ротором механизма. Для этого советуем намотать провод на батарейку, оставив с двух сторон примерно по 5 см длины

Хорошей считается катушка из 15-20 витков медной проволоки, однако Вы можете поэкспериментировать и найти более оптимальное значение для наилучшей работы.
Осторожно снимите катушку с батарейки, и свободные концы оберните минимум дважды, как показано на фото. Это необходимо, чтобы обмотка не распалась от вращения.

Острым ножом аккуратно зачистите эмаль с концов провода до нежно-розового металлического цвета

Этот этап нужно выполнить с особой тщательностью, так как даже небольшое количество лака может помешать контакту, и самоделка не заработает.
Сделайте держатель для ротора. Все что нужно – взять неизолированный медный провод, откусить от него два ровных отрезка по 10 см и обернуть их несколько раз вокруг тонкого гвоздя, который чуть толще 1 мм, чтобы получилась такая деталь:

Соберите все части самодельного двигателя в одно целое. Основой будет держатель с батарейкой. В него нужно вставить опоры, которые будут поддерживать катушку и подводить к ней ток. В самую последнюю очередь нужно положить на батарейку магнит и немного подтолкнуть катушку самодельного электродвигателя. Если Вы сделали все правильно, электрический мини моторчик запустится и будет бесперебойно крутиться. Остановить его можно только убрав магнит или катушку. Помните, что когда катушка установлена в механизм, то батарейка разряжается из-за того, что цепь замкнута, поэтому обязательно вынимайте катушку или батарейку, чтобы она преждевременно не разрядилась.

Сразу же обращаем Ваше внимание на то, что Вы можете по-своему переделать и усовершенствовать конструкцию самодельного маленького двигателя. Для примера ниже мы Вам предоставим несколько видео уроков, которые, возможно, помогут Вам сделать свою версию двигателя из батарейки, медной проволоки и магнита

Процесс изготовления щёчек

На гайку необходимо положить бумагу, сверху следует пробить отверстие болтом. После надевания бумаги на болт в верхней части его ставится шайба. Всего следует проделать четыре такие детали. Накручивание гаек проводят на верхнюю щёчку, снизу следует подложить шайбочку и зафиксировать конструкцию с помощью термоклея. Конструкция каркаса готова.

Далее необходима перемотка проволоки для электродвигателей своими руками. Конец проволоки наматывают на каркас, скручивая при этом концы проволоки, чтобы катушка была красива и презентабельна. Далее следует раскрутить гайки удалить болт. Начало и конец проволоки очищают от лака, а затем устанавливают конструкцию на болт.

Сделав подобным образом вторую катушку, необходимо соединить конструкцию и проверить, как работает электродвигатель. Шляпку болта подключают к плюсу. Следует провести плавный пуск электродвигателя, собранного своими руками.

Если катушки соединены параллельно, то происходит уменьшение суммарного сопротивления и возрастания электрического тока. Если соединяется конструкция последовательно. то суммарное сопротивление увеличивается, а электрический ток сильно уменьшается.

  • Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению
  • Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)

  • Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

Популярные статьи  Римская штора

Если конструкция собрана правильно, то работа электродвигателя происходит быстро и эффективно. Чтобы собрать модель электродвигателя, не нужны какие-то специальные навыки и знания.

Можно на просторах интернета найти пошаговую инструкцию с фото на каждом из этапов. Воспользовавшись этим, любой человек быстро может собрать электродвигатель из подручных материалов.

Упрощенная модель мотора из батарейки и проволоки

Существует много типов электродвигателей, и их можно классифицировать по разным критериям. Один из них – это тип электроэнергии, поставляемой им. Мы можем различать двигатели постоянного и переменного тока.

Одним из первых двигателей постоянного тока постоянного тока был диск Faraday, который, как и многие двигатели, был реверсивной машиной. После поставки механической энергии он произвел электричество (однополярный генератор).

Сегодня мы собираемся построить простейшую, но рабочую модель двигателя постоянного тока.

Материалы

Материалы, необходимые для изготовления игрушки, можно найти в каждом доме. Нам нужно:

Небольшое количество проволоки в эмали с диаметром 0,3-0,6 мм R6 – батарея 1,5 В Магнит может быть небольшим Вспомогательные материалы: олово, канифоль, фрагмент проволоки и часть универсальной печатной платы для «роскошной» версии Конечно, нам также нужен паяльник с сопротивлением или сопротивлением трансформатора.

Мы работаем

Эмалированные провода должны быть намотаны на батарею, создавая небольшой круг, который будет служить обмоткой двигателя. Затем, с концами провода, оберните обмотку так, чтобы она не развивалась.

Чтобы крыльчатка была готова, вы все равно должны удалить изолирующую эмаль на концах провода, которая будет служить осью. Кроме того, один из них также будет примитивным коммутатором. Поэтому, если, с одной стороны, мы удаляем всю эмаль, с другой стороны, мы должны делать это только с одной стороны, сверху или снизу:

Самый простой способ сделать это – поместить выпрямленный конец провода на плоский воздух, например, на столешницу, а затем очистить эмаль сверху с помощью бритвенного лезвия. Напоминаю, что другой конец должен быть изолирован по периметру!

Наконец, выпрямите ось так, чтобы рабочее колесо было как можно более сбалансированным.

Затем сделайте два небольших обруча (подшипники), в которых ротор будет вращаться. Диаметр обода должен быть около 3 мм (лучше всего использовать гвоздь для намотки).

Куски проволоки с подшипниками необходимо припаять к батарее. Затем мы склеим из него небольшой магнит, чтобы один из его полюсов был направлен вверх. Все это должно выглядеть примерно так:

Если теперь включить ротор, он должен вращаться с высокой скоростью вокруг своей оси

Иногда требуется небольшой предварительный пуск, осторожно вращая ротор, пока он не «защелкнется». Эту модель электродвигателя, выполненную во время этого действия, можно увидеть на видео:

Мы также можем сделать более прочную версию этой физической игрушки. Я использовал большой магнит из старого динамика, который я прикреплял к универсальной печатной плате с фрагментами проводов. Также к нему припаяны более жесткие кронштейны. Плоская батарея 4,5 В находится под пластиной, а также под ней находятся кабели, которые обеспечивают напряжение на кронштейнах. Видимый с правой стороны перемычки функционирует как переключатель. Дизайн выглядит следующим образом:

Работа этой модели также изображается на видео.

Как и почему это работает?

Вся шутка основана на использовании электродинамической силы. Эта сила действует на каждый проводник, через который течет электрический ток, помещенный в магнитное поле. Его действие описано в правиле левой руки.

Когда ток проходит через катушку, электродинамическая сила действует на нее, потому что она находится в магнитном поле, создаваемом постоянным магнитом. Эта сила заставляет катушку вращаться до тех пор, пока ток не будет прерван. Это связано с тем, что одна из осей, через которые подается ток, изолирована только на половине периметра. Хотя сила больше не работает, катушка выполняет вторую половину вращения из-за своей инерции. Это продолжается до тех пор, пока ось не превратится в свою изолированную сторону. Схема будет закрыта, и цикл повторится.

Представленный электродвигатель – простая, но эффективная физическая игрушка. Отсутствие каких-либо разумных практических приложений делает игру очень приятной.

Получайте удовольствие и информативное развлечение!

Здравствуйте уважаемые читатели рубрики ! Сегодня мы предлагаем вам сделать простейший электрический двигатель из батарейки

(смотрите ). Несмотря на то, что этот двигатель сделать довольно просто, данное занятие будет довольно интересным и познавательным.

Как сделать бензиновый двигатель своими руками?

» Запчасти и аксессуары » Как сделать самодельный мотор

Вы здесь

В древние времена люди использовали животных для приведения в действие простейших механизмов.

Позже для плавания на парусных суднах и для того чтобы заставить вращаться ветряные мельницы, делающие из зерна муку, стала использоваться сила ветра.

Затем люди научились использовать силу течения речной воды для того, чтобы заставить вращаться водяные колёса, перекачивающие и поднимающие воду или приводящие в действие разнообразные механизмы.

Тепловые двигатели появились в далёком прошлом, в том числе и двигатель Стирлинга. Сегодня технологии значительно усложнились. Так, например, человечество изобрело двигатель внутреннего сгорания, который является довольно сложным механизмом.

На основе ДВС в настоящее время работает большинство современных автомобилей и другой необходимой для человека техники.

Функция, которую выполняет тепловое расширение внутри двигателя внутреннего сгорания, очень сложна, но без неё работа ДВС невозможна.

В механическом устройстве, называемом двигателем внутреннего сгорания, энергия сгорающего топлива преобразуется в механическую. Для того чтобы сделать двигатель внутреннего сгорания своими руками, необходимо знать основные принципы его действия.

Как сделать простейший двигатель внутреннего сгорания своими руками?

В древние времена люди использовали животных дляприведения в действие простейших механизмов.

Позже для плавания на парусныхсуднах и для того чтобы заставить вращаться ветряные мельницы, делающие иззерна муку, стала использоваться сила ветра.

Затем люди научились использоватьсилу течения речной воды для того, чтобы заставить вращаться водяные колёса,перекачивающие и поднимающие воду или приводящие в действие разнообразныемеханизмы.

На основе ДВС в настоящее время работаетбольшинство современных автомобилей и другой необходимой для человека техники.

Функция, которую выполняет тепловое расширение внутри двигателя внутреннегосгорания, очень сложна, но без неё работа ДВС невозможна.

В механическом устройстве, называемом двигателемвнутреннего сгорания, энергия сгорающего топлива преобразуется в механическую. Длятого чтобы сделать двигатель внутреннего сгорания своими руками, необходимознать основные принципы его действия.

Двс для радиоуправляемых моделей

На радиоуправляемых моделях применяют два вида двигателей — ДВС и электрические. Темой этой статьи являются двигатели внутреннего сгорания. ДВС, применяемые на радиоуправляемых моделях, делятся на два вида: калильные и бензиновые.

С бензиновым двигателем всё понятно — они знакомы каждому, применяются на автомобилях, мотоциклах, бензопилах и т.п. Но на большинстве автомоделей применяются именно калильные двигатели, не знакомые непосвященному человеку.

Они работают не на бензине, а на специальном топливе на основе метилового спирта, о котором будет сказано ниже.

Бензиновый двигатель Калильный двигатель

Особенности эксплуатации

Двигатель внутреннего сгорания — надёжное, но требовательное устройство

Очень важно соблюдать правила его эксплуатации, чтобы избежать ухудшения его характеристик или выхода из строя

Обязательно прочтите инструкцию к модели перед первым запуском двигателя! Любой ДВС перед началом эксплуатации требует обкатки — выработки в специальных щадящих режимах нескольких первых баков топлива.

Эти первые минуты работы сильно повлияют на всю дальнейшую жизнь двигателя.

Бензиновый и калильный двигатели

Принципиальное отличие бензинового и калильного двигателей состоит в способе воспламенения топливной смеси. В бензиновом двигателе смесь воспламеняется искровой свечой, как в обычном автомобиле.

Для этого на свечу в нужный момент подаётся высокое напряжение, вызывающее искру.

В калильном двигателе используется калильная свеча, которая требует разогрева перед пуском двигателя, а при работе поддерживает свою температуру достаточной для воспламенения горючей смеси при контакте с нагретой свечой.

Искровая свеча Калильная свеча

Свечи (также как и двигатели) на фотографиях показаны в разном масштабе, реальный размер бензиновой исковой свечи порядка 4-5 см, а калильной около 1 см.

Популярные статьи  Свадебная бутылка с маками

Простыми словами о сложном

На самом деле там векторное произведение, дифференциалы и т.п. но это детали, а у нас упрощённый случай. И так…

Направление силы ампера определяется правилом левой руки.

   Рис. 2  Правило левой руки

Мысленно ставим левую ладонь на верхний рисунок и получаем направление сил Ампера. Она типа растягивают рамку с током в том положении как нарисовано на рис.1. И никуда вертеться тут ничего не будет, рамка в равновесии, устойчивом.

А если рамка с током повернута по-другому, то вот что будет:

   Рис. 3  Рамка

Здесь уже равновесия нет, сила Ампера разворачивает противоположные стенки так, что рамка начинает вращаться. Появляется механическое вращение. Это основа электрического двигателя, самая суть, дальше только детали.

Далее.

Теперь что будет делать рамка с током на рис.3?. Если система идеальная, без трения, то очевидно будут колебания. Если трение присутствует, то колебания постепенно затухнут, рамка с током стабилизируется и станет как на рис.1.

Но нам нужно постоянное вращение и достичь его можно двумя принципиально разными способами и отсюда и возникает разница между двигателями постоянного и переменного трёхфазного тока.

Что понадобится для простейшего электродвигателя?

Учтите, что изготовить рабочую электрическую машину, предназначенную для совершения какой либо полезной работы от вращения вала в домашних условиях довольно сложно. Поэтому мы рассмотрим простую модель, демонстрирующую принцип работы электрического двигателя. С его помощью вы можете продемонстрировать взаимодействие магнитных полей в обмотке якоря и статоре. Такая модель будет полезной в качестве наглядного пособия для школы или приятного и познавательного времяпрепровождения с детьми.

Для изготовления простейшего самодельного электродвигателя вам понадобится обычная пальчиковая батарейка, кусочек медной проволоки с лаковой изоляцией, кусочек постоянного магнита, по размерам не больше батарейки, пара скрепок. Из инструмента хватит кусачек или пассатижей, кусочка наждачной бумаги или другой абразивный инструмент, скотч.

Процесс изготовления электродвигателя состоит из таких этапов:

Намотайте на пальчиковую батарейку от 10 до 15 витков медной проволоки – это и будет ротор мотора. Можно использовать не только батарейку, но и любое круглое основание.
Снимите намотку с батарейки, постарайтесь не сильно нарушать диаметр витков. Зафиксируйте всю катушку двумя диаметрально противоположными витками, как показано на рисунке ниже. Рис. 1: зафиксируйте обмотку витками
При помощи мелкого наждака зачистите концы якоря электродвигателя. Ваша задача – удалить слой изоляции, так как через эти концы будет осуществляться токосъем.
При помощи пассатижей согните две скрепки таким образом, чтобы получились круглые петли посредине скрепки. В качестве основания для перегиба петли можно использовать любой твердый предмет, к примеру, спичку. Рис

2: согните скрепку
Зафиксируйте скотчем обе скрепки на выводах пальчиковой батарейки, важно добиться плотного прилегания. Если нужно, намотайте несколько слоев скотча.
Поместите в петли концы ротора, он же будет выступать и валом электродвигателя

Зачищенные концы провода должны располагаться на скрепках. Рис. 3: поместите ротор в петли
Зафиксируйте под катушкой на поверхности пальчиковой батарейки постоянный магнит.

Простой электродвигатель готов – достаточно толкнуть пальцем катушку и она начнет вращательное движение, которое будет продолжаться до тех пор, пока вы не остановите вал мотора или не сядет батарейка.

Рис. 4: запустите катушку

Если вращение не происходит, проверьте качество токосъема и состояние контактов, насколько свободно ходит вал в направляющих и расстояние от катушки до магнита. Чем меньше расстояние от магнита до катушки, тем лучше магнитное взаимодействие, поэтому улучшить работу электродвигателя можно за счет уменьшения длины стоек.

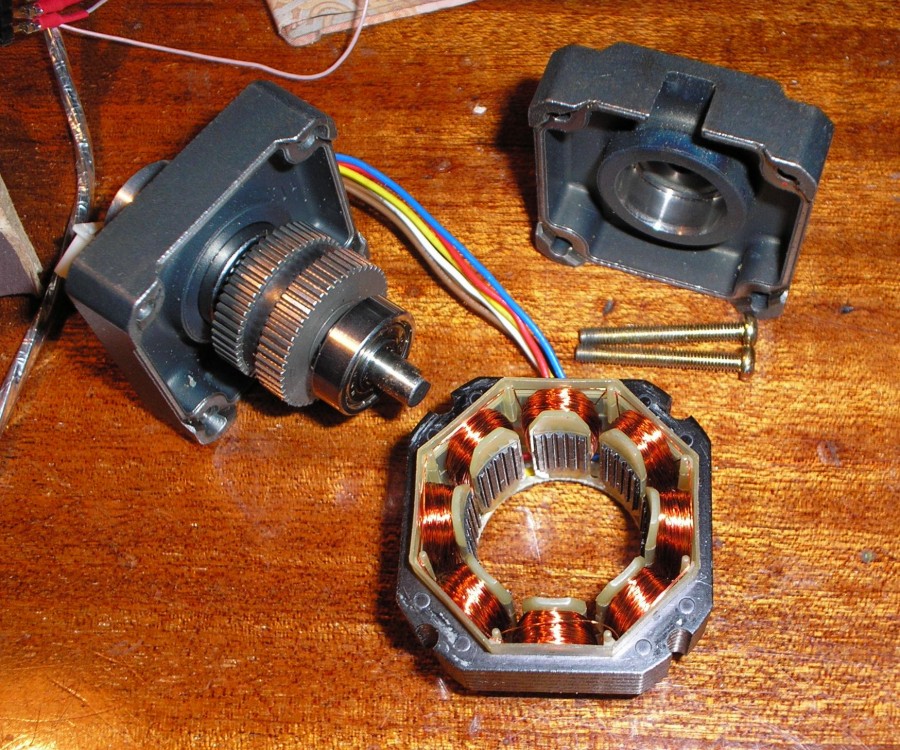

Разборка мотора

Ремонт электродвигателя своими руками предполагает  самостоятельную разборку мотора, которая осуществляется различными способами. Иногда достаточно движок повернуть, куда именно, зависит от того места, где он установлен. Бывают случаи, когда необходимо отсоединять кабель питания, при этом обязательно пометьте фазы, иначе при повторном подключении придется гадать, какой провод куда подсоединить.

Используйте съемник, чтобы снять или стянуть полумуфту.

Осмотрите корпус, обратите внимание на состояние боковых крышек, есть ли на них вытекающая смазка, при обнаружении уберите их. Если никаких следов нет, можно приступать к снятию крышек, крепежных элементов, как правило, насчитывается от 3 до 5.

Открутите болты на крышках, несильно постучите маленьким молотком по крышке с одной стороны, одновременно обеспечив другой натяжение. Простукивания выполняйте аккуратно, чтобы не обломить «ушки», что неизбежно повлечет за собой дополнительные расходы. Что понадобится для ремонта двигателя, так это аккуратность и умелые действия мастера.

Откиньте крышки, чтобы определить, понадобится ли доставать ротор из корпуса, или все ремонтные работы можно сделать на месте. Когда мощность двигателя меньше 17 квт, ротор просто вытаскивают и отводят в сторону, а если выше, то ремонт делают на месте.

После того, как вы разобрались с валом, займитесь снятием подшипников, удалите полностью вытекшую смазку с помощью авиационного керосина. Когда смазка залила обмотку, ее понадобится мыть и сушить, для просушки применяют 1 или 2 лампочки либо калорифер.

Виды ремонтных работ электродвигателя подразделяются с учетом типа неисправности, например: «провернувшийся» на валу подшипник, говоря другими словами, его посадка ослабла, необходимо наплавить вал с помощью электросварки и проточить его на токарном станке. Если подшипник имеет номер ниже, чем 309, его паяют оловом, такой ремонт имеет достаточно хорошие результаты.

Рассмотрим движок с мощностью до 100 квт, оснащенный подшипниками качения, когда двигатель работает в аварийном состоянии, при критической температуре, если не срабатывает термическая защита, увязка лопается.

Столкнувшись с подобной проблемой, выполните следующие действия:

  • Извлеките остатки обмотки.
  • Сделайте бандаж снова и нанесите на него слой лака, тогда увязка приклеится к обмоткам, она не будет болтаться в процессе эксплуатации и прослужит дольше.

Электродвигатель из пробки и спицы

Также представляет собой относительно простой вариант самоделки, для его изготовления вам понадобится пробка от шампанского, медная проволока в изоляции для намотки якоря, вязальная спица, медная проволока для изготовления контактов, изолента, деревянные заготовки, магниты, источник питания. Из инструментов вам пригодятся пассатижи, клеевой пистолет, мелкий натфиль, дрель, канцелярский нож.

Процесс изготовления электродвигателя будет состоять из таких этапов:

  • Обрежьте края пробки, чтобы получить две плоских поверхности, на которых будет располагаться провод.
  • Просверлите сквозное отверстие в пробке и проденьте в него спицу. С одной стороны намотайте изоленту. Рис. 13: вставьте спицу и намотайте изоленту
  • В торце пробки вставьте два отрезка проволоки и приклейте их.
  • Намотайте обмотку ротора из тонкой проволоки в одном направлении. Сделайте перемотку якоря изолентой, чтобы витки в электродвигателе не распустились во время работы.
  • Зачистите надфилем концы обмотки электродвигателя и выводы на пробке и соедините их.

Рис. 14: соедините концы обмотки и выводы

Для лучшего контакта можно припаять. Выводы следует согнуть так, чтобы они буквально лежали на спице.

Рис. 15: согните выводы

  • Сделайте деревянное основание, две опоры для вала и две стойки для магнитов. Высверлите в опорах отверстия под спицу.
  • Приклейте опоры на основание и вставьте в них ротор электродвигателя. Зафиксируйте подвижный элемент ограничителями, наиболее просто сделать их из изоленты. Рис. 16: установите вал на стойки
  • Из двух концов проволоки изготовьте щетки для электродвигателя и зафиксируйте их саморезами на основании. Рис. 17: щетки для электродвигателя
  • На стойки приклейте два магнита и разместите их с двух сторон от ротора с минимальным зазором.

Рис. 18: установите магниты

Наденьте крыльчатку вентилятора на вал и подключите к источнику питания – при протекании электрического тока по катушке произойдет магнитное взаимодействие с полем постоянных магнитов, благодаря чему и возникнет вращательное движение. Простейший электродвигатель готов, запитать его можно и от переменного тока в сети, но вместо батарейки вам придется использовать блок питания.
