Как заменить проводку в панельном доме

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Сколько стоит частичная замена?

Некоторые компании или частные мастера, берут за основу количество точек. (Например 500 рублей точка). Объясним почему это неправильно. Точек может быть 10, но проложенных к ним линий может быть в 2 раза больше (проходные выключатели, линии для отдельных приборов и т.д). Поэтому всегда необходим точный просчет и понимание какие это точки. Можно просто заменить пробки на автоматы, и в какой-то ситуации этого будет достаточно. Можно поменять кабель с розетками в комнате, или установить УЗО. В любом случае, любое их перечисленных действий улучшает пожаробезопасность и сохранность проводки в целом.

Цены на наши услуги

  • Монтаж точки

    шт

    от 200 руб.

  • Прокладка коммуникаций к точке

    м.пог

    от 50 руб.

  • Коммутация проводов в подрозетнике

    шт

    200 руб.

  • Монтаж щитка электрического

    шт

    от 300 руб.

  • Установка и подключение автомата на линию

    шт

    от 150 руб.

  • Установка УЗО

    шт

    350 руб.

  • Перебрать щиток

    авт.

    от 150 руб.

  • шт

    от 300 руб.

Электрик.org предлагает 2 варианта проведения работ:

Средняя цена замены проводки в одной комнате, полностью. Включает в себя материалы и укладку всех кабелей в штробы, просверленные в бетонной стене.



Этот вариант предполагает, что кабель будет идти в коробах или под плинтусами, а розетки и выключатели будут накладными

Тонкости прокладки кабеля в стяжке пола

Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.

Разметка и схема

Первый этап выполнения работ — нанесение разметки. Примите решение касаемо мест расположения гофры, в которую продевается кабель. Не забывайте о других элементах системы, которые могут быть как в полу, так и на стене. Затем перенесите получившуюся схему на бумагу, отметив расположение каждого кабеля, что может пригодиться в дальнейшем, когда придется сверлить пол для монтажа паркетной доски. Благодаря точной схеме вы исключите повреждение кабеля. Обязательно законспектируйте габариты используемого провода и расстояние, на котором трасса находится от стены. Если есть точные данные, то укажите глубину закладки в бетонной стяжке.

Схема прокладки электрики в полу

Разметка также упростит дальнейший монтаж подрозетников, связанный со штроблением стен для подведения проводки. Работа будет выполнена намного точнее, элементы конструкции будут распределены ровно. Да и в целом можно будет заранее оценить, насколько удобно текущее расположение электрических точек.

Прокладка электропроводки в полу

Во время монтажа электрического кабеля следует уделить внимание его фиксации. Крепление осуществляется при помощи пластиковых хомутов, что позволяет избежать любых сдвигов при монтаже стяжки

Если проигнорировать данный момент, с большей долей вероятности проводка попросту сдвинется с места, из-за чего ранее созданная схема стане неактуальной. Вы даже можете не знать об этом, и в худшем случае поймете, когда случайно просверлите кабель. Для повышения прочности стяжки и защиты гофрированной трубы специалисты рекомендуют применять арматуру или сетку из полимеров.

Не стоит экономить деньги и приобретать некачественные кабель-каналы. Убедитесь, что сделали выбор в пользу прочных изделий, что повысит надежность электрической проводки в доме. Вести электроустановочные компоненты нужно от распределительного щитка. В идеале у каждого провода должен быть отдельный канал, поскольку большое количество разветвлений усложнит потенциальную замену поврежденного участка. Это может привести к необходимости вскрытия пола.

Когда проведете кабель через каналы, созданные ходы следует замазать гипсом. Его можно заменить на цементную смесь или штукатурку. Далее выполняется стяжка пола толщиной не менее 30 мм. Нагрузка на короб должна быть минимальной, чтобы избежать деформации и разрушения поверхности с последующим повреждением проводки.

Помимо экономии на материалах, электрическая проводка в полу предоставляет свободу при расстановке мебели в комнате. Заранее продумывайте места расположения розеток в зависимости от того, где будет расположена бытовая техника. Постарайтесь создать необходимое количество штепселей, чтобы исключить необходимость применения тройников и удлинителей. Всегда лучше, чтобы каждый прибор подключался к отдельной точке.

Устройство напольной розетки

Как видно, монтаж электропроводки в полу намного проще размещения проводов в стенах. Однако есть свои нюансы и необходимость безукоризненного выполнения правил и рекомендаций, прописанных в ПУЭ. Если вы сомневаетесь в качестве выполняемых работ, обратитесь к профессиональным специалистам. Квалифицированный электрик смонтирует надежную проводку, заранее составив ее схему и подсчитав количество материалов и оборудования (подбив смету).

Сколько же мы можем «взять» киловатт с С16А?

В первом столбце отношение токов, во втором ток в цепи, протекающий через автоматический выключатель, в третьем время отключения, в четвертом — мощность в однофазной нагрузке без учета коэффициента мощности и гармоник.

Время-Токовая Характеристика С — таблица с мощностью

Требования к монтажу электропроводки под натяжным потолком

Любой вид электромонтажных работ требует наличия профессиональных знаний и навыков. Экспериментирование, не подкреплённое профессионализмом, при монтаже электрики недопустимо.

Выполнение работ по прокладке проводки над натяжным потолком начинается с проектирования освещения ПВХ-полотна, разработки эскиза компоновки светильников (люстр, светодиодных лент) на поверхности декоративной оболочки. Затем, исходя из конструкции натяжного потолка и назначения помещения, подбирают осветительные приборы, соответствующие художественному исполнению полотна и требованиям мощности. Система освещения может состоять из приборов одного или нескольких видов.

Зная количество светильников и потребляемую каждым из них мощность, расчёт общей нагрузки на проводку для определения необходимой площади сечения кабелей выполняют суммированием мощностей.

На листе бумаги составляют схему расположения и подключения светильников, монтажа выключателей и распределительных коробок.

Затем, в зависимости от материала исполнения основания, выбирают способ крепления к нему светильников и проводки.

Исполняя всё перечисленное выше, следует руководствоваться требованиями, предъявляемыми к электропроводке, в том числе и монтируемой под натяжным потолком:

  • безопасность;
  • надёжность;
  • максимальная доступность производству ремонта.

Штробление, протяжка и укладка проводов

После того, как все разметили, берите перфоратор и начинайте бурить короной отверстия под розетки и выключали. Используйте еврокорону, так как все размеры монтажных коробок, или, как их еще называют, «дозы» — изготовлены именно по евростандартам. Кстати говоря, по современным стандартам, розетки устанавливаются на расстоянии 40 см от пола, а выключали — в 90 см.

Далее меняем корону в перфораторе на зубило. Теперь выдалбливаем то, что пробурили, а также создаем с края плиты отверстия для будущей протяжки проводов по ней. Поиск пустоты также осуществляем при помощи перфоратора. Устанавливаем бур «шестерку» и бурим. Там, где бур влетает в пустоту — долбим отверстие.

Лучше всего проведите прямой перпендикуляр от существующего отверстия в середине потолка, там, где раньше была расположена люстра. Проведя перпендикуляр к стене, начните в этом месте делать отверстие. Скорее всего, вы тут же попадете в старое зашпаклеванное углубление, в котором обнаружите старый провод. На него и ориентируйтесь, чтобы протянуть новый к этому месту.

Популярные статьи  Глушилка своими руками

Далее переходим к вырезке штробы. Делается это при помощи штрабореза. Поскольку это довольно дорогой и редкий инструмент, работу можно выполнить и обычной болгаркой первого номера (самой маленькой). При этом используется диск по камню. Делаем по уже намеченной линии два параллельных реза. Расстояние между ними должно составлять примерно 15–20 мм. Выдалбливаем перфоратором эту полоску штукатурки.

Начинаем прокладывать провода. Какой и куда — известно из нашей схемы. Ну а закрепляем их в штробе обычным алебастром со шпаклевкой. При приготовлении раствора, необходимо соблюсти пропорции 1:1.

Если мы планируем монтаж подвесного потолка, тогда просто продеваем наш провод в защитный бронешланг (у него также внутри специальная сталька для протяжки) — и этот бронешланг с проводом крепим к потолку посредством ударных дюбелей. На шляпку шурупа приматываем проволочку и ею привязываем к потолку наш бронешланг.

Если дом панельный и планируется установка подвесного потолка из гипсокартона, то можно крепить провод и без бронешланга, но если у вас деревянный дом, то это крайне необходимо. При этом использовать нужно не пластиковый бронешланг, а металлический, или как его еще называют — металлорукав.

Когда нужна разводка по потолку

Типичные случаи мы упомянули в анонсе статьи, однако, это далеко не полный перечень.

  • Повреждение потолочной проводки, ведущей к люстре — типичная проблема при монтаже подвесного потолка. Поскольку провод к ней проложен внутри панели — пустотки, заменить его часто бывает куда проблематичнее, чем протянуть новый провод от распаечной коробки по поверхности плиты перекрытия. Подвесной потолок ведь все равно скроет наружную проводку…
  • Вспомним и то, каким образом монтируется багет натяжного потолка. По периметру комнаты, в самом верху стены. Именно там, где зачастую выполнена разводка розеток. Сказать, что при установке потолка часты повреждения проводки, будет вежливым преуменьшением. И здесь простейшее решение — наружная электропроводка по потолку и новое штробление по стенам.

Но чаще всего, разумеется, потолочный монтаж электропроводки требует для установки врезных светильников. Что означает, прежде всего, небольшую мощность потребления и минимальную вероятность перегрева проводки.

Как заменить проводку в панельном доме

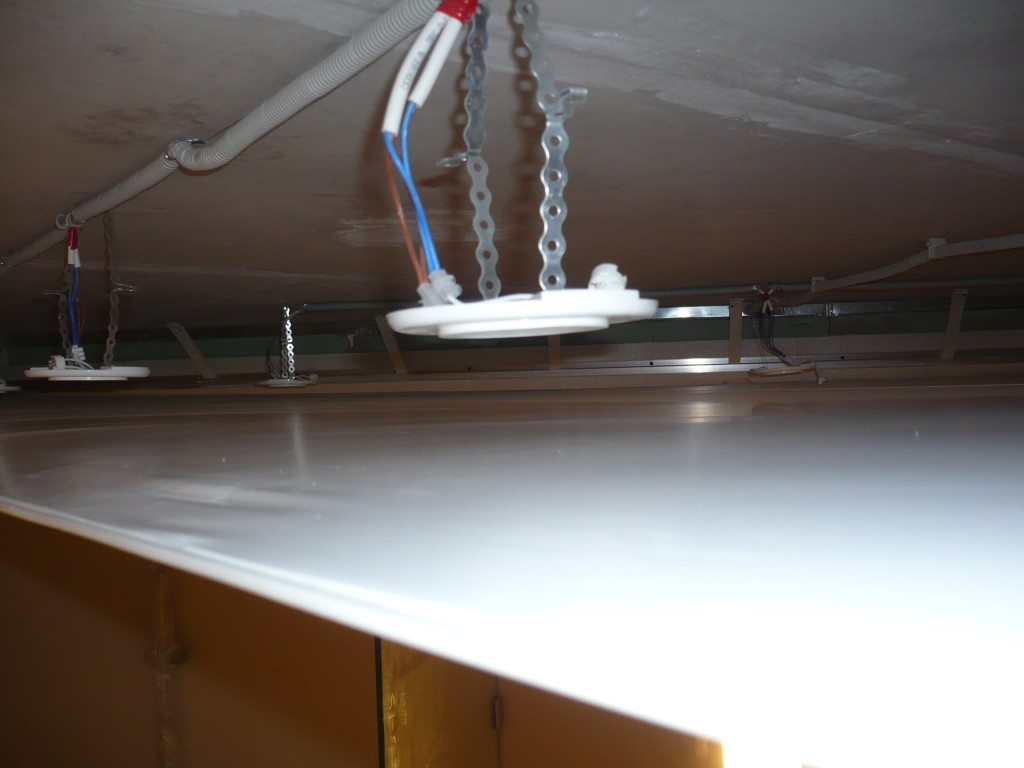

Чаще всего проводка тянется по потолку ради врезных светильников.

Монтаж кабеля в условиях электропроводящей панели

Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.

Как заменить проводку в панельном доме

Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.

Советы и рекомендации

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели. Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг

Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

  1. Не потребуется выравнивать поверхность.
  2. Сохранение привлекательного внешнего вида.
  3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета

Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил

Как заменить проводку в панельном домеМонтажники выполняют работу, хотя в запасе нет всего оборудования. Например — отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

  1. Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
  2. На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
  3. В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
  4. В помещении образуются мусор и осколки.

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Меняем старую проводку на новую

Перед тем как приступить к удалению старой проводки в доме, необходимо полностью обесточить квартиру (обязательно проверьте мультимером) и отодвинуть от стен мебель. Розетки, выключатели демонтируются.

Начинают убирать проводку с распределительных коробок. Их можно определить по круглым пластиковым крышкам, которые снимаются. Разъединяют провода и аккуратно демонтируют старый кабель из стены. Видео:

Иногда для поиска провода в стене можно воспользоваться металлоискателем.

В панельных домах нередки случаи, когда демонтаж старой проводки проводится простым вытягиванием кабеля из распределительной коробки.

Но бывают и исключения, провод проложен в стене так, что его извлечение приведет к разрушению стеновой конструкции. Чтобы этого избежать используют метод без штробления.

Суть его заключается в том, что участок, который невозможно извлечь, обрезают и тщательно изолируют, оставляют его и стену без штробления.

Убрав старую проводку, начинают готовить стены к укладке новых электрических сетей. В стене делают новые углубления под провода, отмечают места, где будут располагаться розетки, выключатели.

В некоторых случаях стены не штробят, а укладывают новый кабель в старые каналы.

Чтобы штроба получилась ровной, нарисуйте на всю длину будущих углублений для прокладки проводов две параллельные линии на расстоянии 2см друг от друга.

Популярные статьи  Поздравление с Днем Пасхи

С помощью болгарки делают разрезы глубиной 4 см по нарисованным линиям, молотком и зубилом удаляют середину. Углубление можно сделать и с помощью перфоратора.

Видео укладки новой проводки взамен старой представлено ниже.

Видео:

Следующим шагом в замене электропроводки своими руками будет установка распределительных коробок. Желательно их сразу зафиксировать в местах расположения.

В качестве фиксатора обычно используют цементный раствор. Кабель начинают укладывать, начиная от щитка к распределительным коробкам.

Чтобы определить, правильно ли уложен кабель, используют уровень. Размер кабеля должен соответствовать длине штроб, он не должен быть слишком длинным или слишком коротким.

Правильно соединить кабель между собой можно следующим способом. Провод зачищают на конце на 3-4 сантиметра в длину, оголенные концы скручивают между собой и укорачивают до 1 см в длину.

Изолируют клеммой или изоляционной лентой. После этого проводим кабель от распределительных коробок по подготовленным углублениям к точкам подключения.

Окончательно уложив кабель, не забудьте сфотографировать его разводку, тем самым вы поможете себе в случае поломки быстро найти поврежденный участок и устранить возникший дефект.

Видео:

При заведении всех проводов в электрический щиток можно воспользоваться следующим советом.

Желательно разделить кабели на отдельные линии (распределение можно заранее нарисовать на схеме) и для каждой линии сделать отдельный выключатель.

Это особенно важно для мощных бытовых приборов, так как электрическая линия, к которой они будут подключены, будет работать под повышенным напряжением. Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы

Такой вариант более безопасен, чем непосредственно шпаклевание проводов

Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы. Такой вариант более безопасен, чем непосредственно шпаклевание проводов.

Кроме этого, укладывая провода в трубы, в дальнейшем вы сможете заменить проводку своими руками, не прибегая к штроблению стен, достаточно будет вытянуть провод из трубы через распределительную коробку. Видео:

Можно еще воспользоваться способом наружной проводки. Однако такой монтаж электрических сетей может быть не безопасен и эстетически не приемлем для обустройства квартиры.

Штробы замазываются раствором только после полной проверки работоспособности новой электрической сети. Для этого прозванивают электрическую проводку специальным прибором — мультимером.

Он позволяет определить работоспособность сети и обнаружить короткое замыкание в случае неправильного соединения.

Если проверка покажет, что все нормально и новая проводка работоспособна, то необходимо снова обесточить квартиру, и только после этого переходить к замазыванию углублений.

Цементный раствор должен хорошо просохнуть и только после этого можно подключать выключатели, розетки, светильники.

Следующий видео сюжет продемонстрирует заключительный этап замены проводки, включающий прозвонку и проверку готовности.

Видео:

Как мы видим, работы по смене электропроводки можно выполнить и своими руками, соблюдая правила и прислушиваясь к советам, описанным выше.

Отличительные моменты при замене проводки открытого типа

Начальными шагами, при замене такого типа проводки, отмечаются накладные электрические узлы. Начало всех узлов прикрепляют к стене с помощью дюбель-гвоздей. Потом по ходу электрической сети прокладывают кабель-каналы.

Провод для электроплиты должен быть целостным, без соединительных узлов. Исключение возможно, если планируется переноска плиты на большое расстояние.

Соединение нужно сделать надежно и закрыть при помощи муфты или термоусадочной трубочки. В противном случае, при функционировании плиты, место соединения может нагреваться и привести к пожароопасной ситуации. 3-я жила провода идет для соединения плиты с проводом заземления квартиры.

Subscribe To Our Newsletter

Правила монтажа проводки по полу

Гофра, которая используется при монтаже в стяжку, должна быть жесткой или тяжелой, как ее еще называют.

Она имеет практически одинаковый вид с легкой ПВХ гофротрубкой. Однако цена на эти изделия отличается в несколько раз!

В качестве альтернативы многие применяют оранжевую или черную ПНД гофру.

Три разновидности гофротрубок и их характеристики ПВХ, ПНД, ПП:

ПП

Однако не забывайте, что ПНД гофра горючая! Хотя большинство здесь и успокаивает момент ее монтажа на бетонной плите, да еще и залитой сверху стяжкой.

При использовании дешевой ПВХ, во время работы, вы не раз будете на нее наступать и продавливать собственным весом. При этом не забывайте про небрежное обращение со стремянкой, падение тяжелых предметов. Все это запросто может повредить изоляцию кабеля.

Кто рискнет проложить кабель в стяжке без защиты, то есть без гофры, в дальнейшем может столкнуться с серьезными проблемами. Стяжка к сожалению, иногда дает трещины, а вместе с ними будет рваться и провод.

Кстати, по поводу мифов о сменяемости проводки проложенной в гофре, можно подробно прочитать в статье ”Монтаж кабеля в гофре — ошибки и заблуждения.”

Единственно полноценный вариант сменяемости, может быть только при закладке в стену широкого пластикового кабель канала или труб.

Такое зачастую делают на стенке, где будет вешаться телевизор. И то, в этом случае используются совсем другие кабеля.

Весь шлейф при монтаже по полу, желательно размещать на расстоянии от края стены (примерно 30см). Не нужно делать примыкания вплотную с ней.

При монтаже плинтусов, барной стойки или другой мебели, можно легко пробить и повредить кабель.

Что касается распаечных коробок, то наиболее оптимальным вариантом будет монтаж всех соединений в подрозетниках.

То есть, там где устанавливаются выключатели и розетки используются углубленные подрозетники и вся коммутация выполняется внутри них.

Если вам понадобится провести ревизию контактов или перекоммутировать что-либо, то проблем с этим не возникнет.

Снимается сам механизм выключателя или розетки, вытаскиваются от туда провода и проводятся все работы. Затем все собирается в обратном порядке.

При этом вам не нужно демонтировать, а затем заново натягивать натяжной потолок, как в случае с проводкой по верху.

Электропроводка по потолку

В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.

если вы планируете монтаж натяжных или гипсокартонных потолков

Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.

При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.

Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.

у вас уже залита готовая стяжка и вас она устраивает

Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.

вы не хотите менять уже существующее напольное покрытие

Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.

Во всех этих случаях разумным решением будет провести электрику именно по потолку.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или . Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Каналы в панельном доме для проводки

Для того чтобы монтаж проводки при строительстве панельного дома осуществлялся быстро и просто, в панелях делались специальные каналы. Эти каналы делали еще при отливке каждой панели.

В конечном результате электрики просто протягивали электрические кабели через эти каналы и обустраивали электрическую сеть каждой квартиры. Конечно, эти каналы размещались в определенной последовательности.

Здесь стоит отметить, что последовательность размещения этих каналов для каждого отдельного дома является разной и она не всегда указывалась в схемах. Поэтому поиск их размещения при замене электрической проводки в панельном доме является достаточно сложной процедурой.

Эти каналы размещаются как в стенах, так и на потолке (в перекрытиях). Соответственно, на стенах вдоль определенного канала находятся включатели и розетки. Также старая проводка может находиться в месте стыка стеновой и потолочной панелей.

Популярные статьи  Цветы гиацинта из бумаги: схемы сборки с видео мастер-классами

Обычно в этом месте образовывалось некоторое пространство, в которое затем наносилась штукатурка. Иными словами проводка, которая потребует замены, может размещаться за потолочным плинтусом.

Стоит сказать о том, что место размещения старой проводки может быть достаточно непредсказуемым. Причиной этого является то, что в прошлом для электриков главным был план по квадратных метрах.

В результате не всегда придерживалась логика при установке кабелей. То есть не всегда следует ожидать, что распределительная коробка будет находиться прямо над выключателем.

Пример схемы для замены электрики в квартире

Еще одним местом, в котором можно найти электропровод, является шов между панелями. Обычно использовались швы между потолочными панелями или между потолочной и стеновой панелями.

Теперь вы знаете, как устроены панельные дома, и как проложена в них проводка. Эта проводка представляет собой алюминиевый провод. Его максимальный срок эксплуатации равняется 25-ти годам. Исходя из этого, замена проводки в панельном доме является обязательным делом.

Также стоит отметить, что в прошлом разводка осуществлялась в основном двумя линиями: одна поставляла электричество к розеткам, другая питала осветительные приборы.

Часто электрики устанавливали отдельный кабель к электрической плите. Сегодня такую разводку делать не рекомендуется. Нужно делать так, чтобы определенная группа приборов имела свой отдельный питательный провод и при этом должен быть заземляющий провод.

Перед проведением процесса замены проводки в квартире дома, который относится к панельному типу, нужно составить схему новой проводки. Она должна учитывать вышеуказанный принцип разводки кабелей.

Полезный совет: будет очень полезно, если к процессу составления схемы привлечь профессиональных электриков. Следует иметь в виду, что эта схема является не только документом, который упростит вам работу и не даст возможности что-то упустить, а и документом, который нужно утвердить и зарегистрировать.

Рассмотрим возможные варианты прокладки электрических кабелей, один из которых вы используете для составления схемы и замены старой квартирной электросети на новую.

Есть несколько вариантов по их монтажу. Так, электропровода могут монтироваться как в , так и в штукатурке, так и в стяжке на полу, так и под самым потолком (в случае монтажа подвесного потолка).

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

  • в плитах потолочного перекрытия;
  • под потолочным покрытием;
  • на стенах – под штукатуркой, под гипсокартоном;
  • на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Подведем итоги:

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

  • обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
  • демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
  • составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
  • подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
  • последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

  • разделительные коробки, счетчики и розетки нужно установить в доступном месте
  • высота крепления розеток – 30 см, выключателей – 90 см.
  • если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
  • в туалете возможна лишь установка электрических розеток с защитой от воды
  • в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
