Солнечная батарея

Эффективность солнечных панелей

Есть у кремния еще один минус, который не так существенен, как стоимость, но с которым тоже надо бороться. Дело в том, что кремний очень сильно отражает свет и из-за этого элемент вырабатывает меньше электричества.

Даже повесив столько панелей, все равно надо обеспечивать их нормальную работу. В том числе бороться с отражением света.

Для того, чтобы уменьшить такие потери, фотоэлементы покрывают специальным антибликовым покрытием. Кроме такого слоя, надо использовать и защитный слой, который позволит элементу быть более долговечным и противостоять не только дождю и пыли, но даже падающим веткам небольшого размера. При установке на крыше дома это очень актуально.

Солнце -сила! Ее надо использовать!

Несмотря на общую удовлетворенность технологией и постоянную борьбу за улучшение показателей, современным солнечным панелям все равно есть куда стремиться. На данный момент массово производятся панели, которые перерабатывают до 20 процентов попадающего на них света. Но есть и более современные панели, которые пока ”доводятся до ума” — они могут перерабатывать до 40 процентов света.

А вообще, солнечная энергетика это круто! И помните, даже при таком «пАлящем» солнце система будет работать.

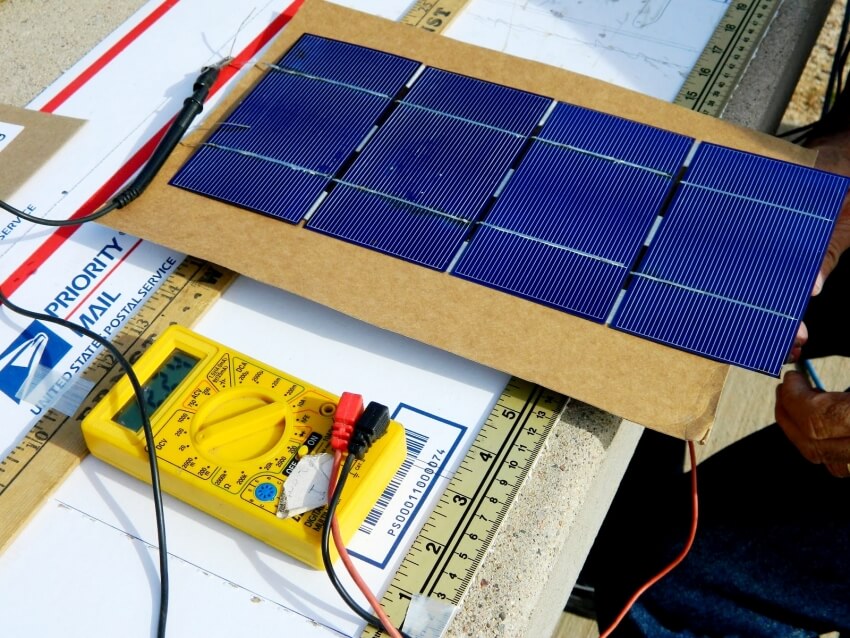

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребност. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Солнечная батарея своими руками из подручных средств изготавливается некоторыми умельцами из медных листов, зажимов, мощных электроплит, соли и из других материалов. Такие кустарные устройства не смогут полностью обеспечить необходимой электроэнергией и могут использоваться лишь в небольших масштабах.

Лучше всего солнечные батареи купить у производителя, поскольку они обладают гарантией и необходимыми функциональными и эксплуатационными параметрами, и, значит, не подведут. Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты. Судя по отзывам, солнечные батареи используются часто и с удовольствием для удовлетворения разнообразных нужд не только на природе, но и в быту.

Современные устройства со встроенными солнечными модулями

Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство, зависимо от модели может дополняться различными функциями, как, к примеру, фонариком.

Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.

Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Возможности эксплуатации настолько разнообразны, а технологии так быстро развивается, что скоро солнечные модули охватят все сферы жизни современного человека.

Набор оборудования для солнечной станции

Мощная солнечная батарея для дачи – устройство не самодостаточное. Полученную энергию нужно где-то запасти, чтобы вечером и в пасмурную погоду полноценно пользоваться бытовыми электроприборами.

Поэтому емкий и живучий аккумулятор нам в любом случае потребуется. В его выборе есть один важный нюанс: не пытайтесь сэкономить, покупая стартовый автомобильный аккумулятор. Он плохо подходит для цикличного запасания энергии и не переносит глубокого разряда. Его главное предназначение – дать мощный, но кратковременный ток для пуска двигателя.

Для запасания и медленного расходования энергии нужны аккумуляторы другого типа: AGM или гелевые. Первые дешевле, но имеют небольшой срок службы (до 5 лет). Гелевые аккумуляторы дороже, но зато работают значительно дольше (8-10 лет).

Контроллер – еще один важный элемент автономной гелиостанции. Он выполняет несколько задач:

• Отключает батарею от аккумулятора в момент полного заряда и включает ее для новой закачки электричества.
• Выбирает оптимальный режим зарядки, повышая количество запасаемой энергии.
• Обеспечивает максимальный срок службы аккумулятора.

Существует несколько типов контроллеров, используемых в солнечных станциях:

• ON/OFF «включил-выключил»;
• PWM;
• MPPT.

Самый дешевый прибор просто отключает солнечную панель от аккумулятора при возрастании напряжения на его клеммах до максимального уровня. Это не лучший вариант, поскольку в этот момент аккумулятор еще не полностью заряжен.

Более дорогой PWM-контроллер действует «умнее». После набора максимального напряжения, он понижает его до заданного уровня и держит еще пару часов. Так достигается более полный уровень накопления энергии.

И наконец, самый интеллектуальный контроллер MPPT- типа максимально эффективно использует мощность солнечной панели на всех режимах ее работы. Это позволяет запасти в аккумуляторе дополнительно от 10 до 30 % электричества.

Независимо от вида используемых полупроводниковых материалов (поликристаллы, монокристалл, аморфный кремний) устройство солнечной батареи представляет собой цепочку последовательно соединенных ячеек-модулей. Каждый из них генерирует небольшое напряжение (в пределах 0,5 вольт) и слабый ток (десятые доли ампера). Работая вместе, они «сливают» накопленную энергию в общий канал и на выходе из батареи мы получаем ток большой силы и постоянного напряжения (12 или 24 Вольт).

Структурная схема оборудования солнечной станции

Стандартные бытовые электроприборы рассчитаны на 220 Вольт, поэтому работать от «постоянки» не будут. Преобразование постоянного тока в переменный выполняет отдельное устройство-инвертор. Им завершается цепочка оборудования, необходимого для солнечной батареи.

Несмотря на относительно высокую стартовую стоимость компонентов солнечной станции, ее эксплуатация получается выгодной благодаря большому ресурсу «жизни» главных элементов: фотокристаллической панели и аккумулятора.

Обзор солнечных батарей для туристов

Так как альтернативные солнечные источники энергии с каждым годом становятся все более популярными, ассортимент этих изделий настолько широк, что понять, какие солнечные панели лучше брать для похода, без подсказок других людей попросту невозможно. Чтобы облегчить решение «головоломки», лучше привести примеры эффективного оборудования. Этот обзор солнечных батарей для туристов поможет будущим покупателям или сориентироваться, или найти «свою» модель.

Goal Zero Nomad 7

Это одна из самых популярных моделей на мировом рынке. Nomad 7 от Goal Zero оснащена монокристаллической панелью мощностью 7 Вт, она полностью герметична, потому не боится ни дождя, ни снега, ни падения в реку. Помимо порта USB (1 А, 5 В, 7 Вт) устройство имеет разъем для аккумуляторов (1,1 А, 6,5 В, 7 Вт) и коннектор, дающий возможность присоединить еще один подобный прибор. Батарея достаточно компактна даже в разложенном виде (38х229х432 мм), поэтому может использоваться в тесном пространстве.

Goal Zero Adventure Kit

Складная модель от того же производителя подходит для зарядки всех существующих гаджетов. В устройстве есть несколько выходов: USB, на 5 и 12 В. Мощность накопителя составляет 7 Вт, а рабочее напряжение 12 В, сила тока на USB-разъеме — 600-700 мА. В нижней части прибора находится индикаторный фонарик, который способен работать без зарядки 20 часов. Размеры устройства в закрытом состоянии — 25х150х230 мм, его вес — 362 г. Весь комплект заряжается на протяжении 4-5 часов.

SOLAR

Это многофункциональное мобильное устройство произведено в Китае, его можно использовать в любых неблагоприятных условиях: при температуре от -40° до +50°. Данный аппарат имеет серьезную мощность (около 10 Вт), ток зарядки составляет 800 мА. Размеры прибора — 4,5х224х450 мм, масса — 1 кг. Эта солнечная батарея универсальна, она подходит для зарядки любой техники: мобильных телефонов, портативных компьютеров и т. д. Минусы — высокая цена, вес, отсутствие дополнительного адаптера.

SCN-4/6

Еще один «поднебесный» представитель — аморфное кремниевое устройство от компании Sun-Charge. Его особенность — небольшой аккумулятор. Прибор имеет мощность 3,9 Вт, приемлемый вес (290 г) и очень эффектный дизайн. Размеры батареи — 10х195х200 мм. Недостаток — отсутствие надежной защиты от механических воздействий, поэтому эта солнечная батарея требует аккуратного обращения.

SOLARMONKEY ADVENTURER

Данный компактный прибор выпускается фирмой PowerTraveller. Устройство также используют для зарядки гаджетов через порт USB, есть переходник для Apple: модель имеет буферный аккумулятор, емкость которого составляет 2500 мА·ч, который полностью заряжается за 9 часов. В конструкции используются полисиликоновые элементы, их КПД составляет 17%. Габариты этой солнечной батареи — 22,75х96х170 мм, вес устройства — 265 г.

AcmePower AP-MF1918

Это еще один универсальный аккумулятор, идеальный для зарядки любой электроники — телефонов, плееров, навигаторов и т. д. Модель может выступать в роли осветительного прибора. Емкость аккумулятора составляет 1000 мА·ч, зарядный ток — 800 мА, рабочее напряжение — 5-6 В. Для полной зарядки солнечной батареи потребуется около 10 часов. Устройство имеет защиту от КЗ. Его вес 77 г, размеры — 16х57х123 мм. В комплект входит 5 переходников.

СЗУ2-БСА-7.5

Это российская модель, которая заслуженно завоевала место в этом списке. Такое зарядное универсальное устройство способно заряжать как портативное, мобильное оборудование, так и свинцовые аккумуляторы. Складная конструкция имеет завидную мощность (14Вт) и довольно большой вес — 1,1 кг, может работать при разных температурах: от -30 до +40°. Ее размеры в разложенном состоянии — 3х230х1640 мм.

Fuse

Эта солнечная батарея от компании Voltaic Systems предназначается для фиксации на рюкзаке. Время зарядки от солнечных лучей составляет 7 часов, 5,5 часа — от других источников (внешний аккумулятор, сеть). Сила тока — 1А, напряжение — 5,5 В, мощность 6 Вт, вес — 600 г. Батарея довольно компактна: ее размеры — 20х210х280 мм.

Что нужно знать, инвестируя в солнечные батареи

Солнечные батареи рекламируются как инвестиции в дома и в будущее. Однако, есть существенная разница между обычными инвестициями (например, банковские вклады или инвестиционные счета) и покупкой и установкой солнечной фотоэлектрической системы.

Срок службы солнечных батарей — более 30 лет. Окупаемость считается обычно на срок 5-10 лет. После этого срока вы будете получать от солнечных батарей практически бесплатную энергию. Замены потребуют только электронные устройства (солнечные контроллеры, сетевые или батарейные инверторы) — через примерно 15 лет. Если у вас есть в системе аккумуляторы, то их тоже придётся заменять через определённый интервал времени — в зависимости от глубины разряда и от количества циклов периодичность замены колеблется от 3 до 12 лет.  Поэтому система с сетевыми фотоэлектрическими инверторами без аккумуляторов является предпочтительной — она требует минимального обслуживания и наиболее надёжна. Основной её недостаток — ваши солнечные панели перестают работать при перебоях централизованного электроснабжения. Если перерывы у вас редкие и кратковременные, то на этот недостаток можно не обращать внимания.

Факторы, которые влияют на окупаемость ваших вложений в солнечные батареи

Есть несколько переменных, которые влияют на окупаемость ваших солнечных панелей.

• Инфляция будет увеличивать тарифы на электроэнергию от сети каждый год. Целевая инфляция на 2017 год, которую хочет достичь Центробанк РФ — 4%. Как мы видим по опыту нескольких прошедших лет, инфляция колебалась от 7 до 16% в год. Цены на электроэнергию повышались еще больше, чем средняя инфляция. К началу 2018 года инфляция снизилась до целевых 4%, но рост тарифом на электроэнергию продолжается. Очередное повышение цен будет, как обычно, в июле.
• Увеличение цен на электроэнергию будет влиять на то, сколько денег вы сэкономите солнечными батареями на ваших счетах за электроэнергию. Чем выше будет цена, тем больше вы сэкономите.
• Цена на солнечные панели и их установку в валюте постепенно падает. Однако для цен в рублях это совсем не так. Те дальновидные потребители, которые купили солнечные панели в 2012-2014 годах защитили свои сбережения от падения курса рубля. Они «зафиксировали» курс на уровне 33 рублей за доллар и теперь окупаемость их солнечных панелей резко сократилась. У нас есть примеры наших клиентов, у которых солнечная электростанция окупилась уже на 4 года эксплуатации.
• Снижение процентных ставок на вклады в банках – инвестиции в солнечные батареи часто сравнивают с банковскими вкладами. Т.е. люди считают, что выгоднее — хранить деньги в банке и получать проценты, а на эти проценты покупать электроэнергию от местных энергосетей, или купить солнечные батареи  и получать электроэнергию от них бесплатно. Во времена высоких процентов по вкладам (14-17% годовых) ответ был неоднозначен, и скорее всего в пользу банковского вклада. Но с 2018 года проценты по вкладам уже стали в среднем менее 5% годовых и продолжают снижаться — при таком «раскладе» инвестиции в солнечные батареи становятся более выгодными, чем банковские вклады. Не говоря уже о других инструментах — инвестиционных счетах, ПИФах и т.п., по которым доходность в последние 2-3 года существенно ниже доходности по банковским вкладам.

Убедитесь, что вы вкладываете деньги в высококачественные солнечные батареи. Для того, чтобы сделать правильный выбор, обязательно ознакомьтесь с нашим Руководством покупателя солнечных батарей.

Разновидности

Солнечные батареи подразделяются на следующие виды.

Кремниевые

Кремний — самый популярный материал для батарей.

Кремниевые батареи также делятся на:

1. Монокристаллические: для производства таких батарей используется очень чистый кремний.
2. Поликристаллические (дешевле монокристаллических): поликристаллы получают постепенным охлаждением кремния.

Пленочные

Такие батареи подразделяются на следующие виды:

1. На основе теллурида кадмия (КПД 10%): кадмий обладает высоким коэффициентом светопоглощения, что и позволяет использовать его в производстве батарей.
2. На основе селенида меди — индия: КПД выше, чем у предыдущих.
3. Полимерные.

Солнечные батареи из полимеров начали изготавливать относительно недавно, обычно для этого используют фуреллены, полифенилен и др. Пленки из полимеров очень тонкие, порядка 100 нм. Несмотря на КПД 5%, батареи из полимеров имеют свои преимущества: дешевизна материала, экологичность, эластичность.

Аморфные

КПД аморфных батарей составляет 5%. Такие панели изготавливаются из силана (кремневодорода) по принципу пленочных батарей, поэтому их можно отнести, как к кремниевым, так и к пленочным. Аморфные батареи эластичны, генерируют электричество даже в непогоду, поглощают свет лучше других панелей.

Солнечные батареи: терминология

В тематике «солнечной энергетики» достаточно много нюансов и путаницы. Часто новичкам разобраться во всех незнакомых терминах поначалу бывает трудно. Но без этого заниматься гелиоэнергетикой, приобретая себе оборудование для генерации “солнечного” тока, неразумно.

По незнанию можно не только выбрать неподходящую панель, но и попросту сжечь ее при подключении либо извлечь из нее слишком незначительный объем энергии.

Вначале следует разобраться в существующих разновидностях оборудования для гелиоэнергетики. Солнечные батареи и солнечные коллекторы – это два принципиально разных устройства. Оба они преобразуют энергию лучей солнца.

Однако в первом случае на выходе потребитель получает энергию электрическую, а во втором тепловую в виде нагретого теплоносителя, т.е. солнечные панели используют для отопления дома.

Максимум отдачи от солнечной панели можно будет получить, только зная, как она работает, из каких компонентов и узлов состоит и как все это правильно подключается

Второй нюанс – это понятие самого термина «солнечная батарея». Обычно под словом «батарея» понимается некое аккумулирующее электроэнергию устройство. Либо на ум приходит банальный отопительный радиатор. Однако в случае с гелиобатареями ситуация кардинально иная. Они ничего в себе не накапливают.

Солнечной панелью генерируется постоянный электроток. Чтобы преобразовать его в переменный (используемый в быту), в схеме должен присутствовать инвертор

Солнечные батареи предназначены исключительно для генерации электрического тока. Он, в свою очередь, накапливается для снабжения дома электричеством ночью, когда солнце опускается за горизонт, уже в присутствующих дополнительно в схеме энергообеспечения объекта аккумуляторах.

Батарея здесь подразумевается в контексте некой совокупности однотипных компонентов, собранных в нечто единое целое. Фактически это просто панель из нескольких одинаковых фотоэлементов.

Какие солнечные модули работают лучше при пониженной освещенности и рассеянном свете?

В спецификациях на солнечные модули указаны параметры при STC (стандартных тестовых условиях). Реальные условия эксплуатации могут значительно отличаться от STC.  Обычно солнечные батареи в России работают при освещенности ниже, чем 1000 Вт/м² и погода бывает облачная или даже пасмурная. Солнечные модули разных типов и даже одного типа, но разных производителей работают по-разному в реальных условиях эксплуатации.

Поэтому возникает вопрос — какие солнечные модули лучше купить, чтобы они работали наиболее эффективно при облачной погоде и рассеянном свете? Основным параметром, который нам важен при оценке эффективности солнечных батарей, является количество вырабатываемой энергии за промежуток времени (сутки, неделю, месяц, год).  Какие же модули вырабатывают больше энергии при малой освещенности? Рассмотрим основные типы модулей — монокристаллические, поликристаллические, тонкопленочные аморфные кремниевые, монокристаллические PERC модули — это основные модули, представленные сейчас на российском рынке.

Часто задают вопрос — какие модули работают лучше при облачной погоде и рассеянном свете? При пониженной освещённости и частичном затенении лучше работают тонкопленочные модули. Также, лучше чем обычные моно и поликристаллические модули при пониженной освещённости работают модули, изготовленные по технологии PERC (у нас в ассортименте есть такие модули).

Для стандартных модуле точно сказать, какой модуль — монокристаллический или поликристаллический — будет больше вырабатывать в облачную погоду нельзя. Тут все зависит от качества производителя. Только брендовые модули будут гарантировать максимальную выработку при различных условиях работы. Обязательно смотрите, присутствует ли производитель или бренд в списке модулей, которые прошли тестирование независимой лаборатории на параметра PCT

Дешевые модули делаются со стеклом без антибликового покрытия (один из популярных в России поставщиков продает именно такие модули). Они выдают заявленные параметры при тестировании на заводе, когда модули облучаются под прямым углом к плоскости. Но как только угол падения солнечных лучей становится не перпендикулярным поверхности элемента, значительная часть солнечного света отражается некачественным стеклом.  Также, очень плохо такие модули работают и на рассеянном свете. В итоге выработка энергии таким модулем может быть меньше раза в 2 по сравнению с выработкой энергии модулем такой же номинальной мощности, но сделанным известным брендом и производителем, отвечающим за свое качество.

Как полупроводники вырабатывают электричество?

Полупроводник является материалом, в атомах которого либо есть лишние электроны (n-тип), либо их не хватает (p-тип). То есть полупроводник состоит из двух слоев с разной проводимостью.

В качестве катода в такой схеме используется n-слой. Анодом является p-слой. То есть электроны из первого слоя могут переходить во второй. Переход происходит за счет выбивания электронов фотонами света. Один фотон выбивает один электрон. После этого они, проходя через аккумулятор, попадают обратно в n-слой и все идет по кругу.

Когда энергия выработана, все начинается по кругу, а свет всегда горит.

В современных солнечных панелях в качестве полупроводника используется кремний, а начиналось все с селена. Селен показал крайне низкий КПД — не более одного процента — и ему сразу стали искать замену. Сейчас кремний в целом удовлетворяет требования промышленности, но есть у него и один существенный минус.

Обработка и очистка кремния для приведения его к тому виду, в котором его можно будет использовать, является достаточно затратной процедурой. Чтобы снизить стоимость производства, проводят эксперименты с его альтернативами — медью, индием, галием и кадмием.

Можно ли оптимизировать солнечные панели для работы зимой?

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях  Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

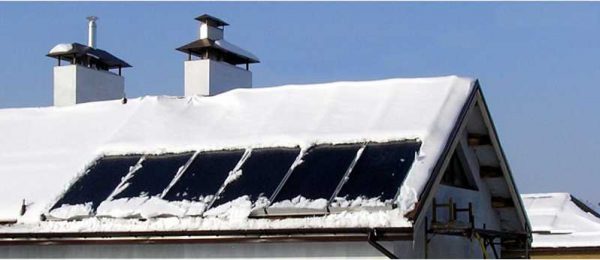

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:

1. Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
2. Если снег закрывает солнечные панели, они не могут производить электричество — но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
3. Морозная солнечная погода повышает выработку энергии солнечными батареями.  Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.
