Система водяного охлаждения.

Виды водяных систем

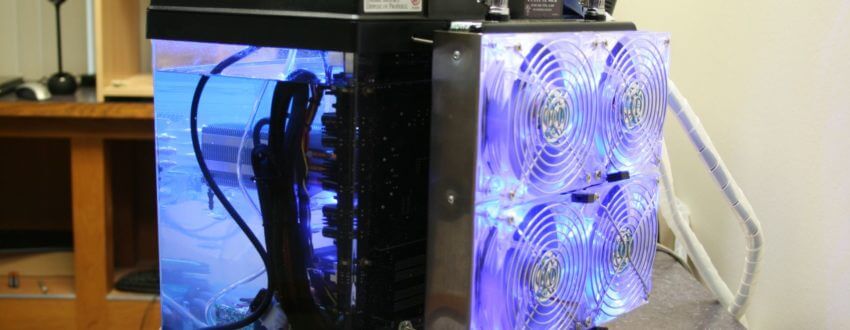

По способу расположения СЖО бывают внешними и внутренними. Первые выполняются в виде отдельного корпуса, который при помощи трубок подсоединяется к ватерблоку, находящемуся внутри системного блока. В стоящем рядом «ящике» располагаются остальные элементы системы.

Этот вариант хорош тем, что не приходится ничего менять внутри системника при установке СВО. Однако если вы соберетесь переносить комп, то столкнетесь с неудобствами. Среди внешних систем популярны модели «Большая вода» торговой марки Thermaltake или EK.

Внутренние системы, очевидно, располагаются внутри системного блока. Но не всегда получается впихнуть внутрь все компоненты, поэтому часто выносится наружу радиатор.

Ну теперь вы подкованы в том что такое система жидкостного охлаждения компьютера. Удачи в выборе и терпения в установке.

До свидания, увидимся ещё, надеюсь ;).

Преимущества и недостатки СВО

СВО, стоящая в несколько раз дороже хорошего воздушного кулера, обеспечивает примерно такую же эффективность охлаждения. Что касается шума, то в СВО кроме одного или нескольких вентиляторов есть еще и помпа (водяной насос), который тоже издает некоторый шум, так что она работает не тише мощного качественного кулера. Также наличие СВО не значит, что с ней можно создать систему без вентиляторов, в любом случае корпус должен хорошо вентилироваться.

Надежность СВО ниже, чем у воздушного кулера, так как помпа со временем изнашивается и может выйти из строя. Но протечки сегодня бывают редко, плюс обычно в СВО используется жидкость, которая не проводит электричество и в большинстве случаев не повредит ваш ПК.

Однако, некоторые СВО имеют конструктивные недостатки, которые потенциально могут привести к протечкам, а жидкость в некоторых моделях является агрессивной и может вызывать окисление деталей, на которые она попадет. Поэтому в данной подборке мы исключили некоторые вроде бы удачные модели, но на которые есть обоснованные нарекания в плане протечек.

Из основных плюсов остается лишь то, что СВО не загромождает корпус, за счет чего он лучше вентилируется, а сама система охлаждения меньше забивается пылью и системный блок легче чистить. Плюс, конечно, эстетика – с красивой СВО все будет круто смотреться через прозрачное окно корпуса.

Однако, не все СВО работают одинаково эффективно и тихо, многие могут даже значительно уступать хорошим воздушных кулерам, которые стоят в несколько раз дешевле. Поэтому мы так же исключили из подборки СВО, которые являются совершенно не эффективными в плане охлаждения или слишком шумными.

В результате в подборку вошли самые удачные и надежные модели, которые не текут и обеспечивают достаточно эффективное охлаждение при сравнительно не высоком уровне шума.

⇡#Особенности конструкции

ID-Cooling ICEKIMO 240VGA представляет собой необслуживаемую систему жидкостного охлаждения, заправленную и готовую к эксплуатации. Она построена по классическим канонам проектирования подобных СЖО и состоит из радиатора, соединённого с помпой двумя шлангами и обдуваемого двумя вентиляторами.

Разница с процессорными СЖО заключается в том, что у ID-Cooling ICEKIMO 240VGA помпа встроена в металлический кожух, в котором дополнительно установлен вентилятор на обдув зоны VRM видеокарты.

Размеры алюминиевого радиатора составляют 274 × 120 × 27 мм, а толщина его рабочего тела равна всего 15 мм.

Радиатор состоит из 14 каналов, расставленных с интервалом 7 мм друг от друга — это пространство заполнено приклеенной гофролентой. Плотность рёбер радиатора составляет 19 FPI (рёбер на дюйм).

На выходящих из радиатора и помпы фитингах опрессованы шланги внешним диаметром 12 мм.

Длина шлангов без учёта фитингов составляет 360 мм, чего вполне достаточно, чтобы разместить радиатор с вентиляторами в практически любой зоне большинства современных ATX-корпусов. Однако проблема в том, что шланги эти довольно жёсткие, а фитинги везде неповоротные, поэтому при установке видеокарты с помпой и кожухом в материнскую плату невольно опасаешься за её сохранность.

Модуль помпы с водоблоком имеет размеры Ø65 × 30 мм и закреплен в металлическом кожухе.



Производительность помпы в её характеристиках не указана, но известно, что скорость вращения её ротора должна составлять 2100 об/мин (2310 об/мин по результатам измерений) и что её керамический подшипник должен прослужить не менее 50 000 часов, то есть более пяти с половиной календарных лет. Уровень шума помпы не должен превышать 25 дБА, а энергопотребление – 3 Вт, хотя, по нашим данным, оно оказалось равно 4,88 Вт. Помпа подключается к свободному трёхконтактному разъёму на материнской плате кабелем длиной 180 мм.

О медном водоблоке известно только то, что его внутренняя структура микроканальная и что контактная поверхность обработана далеко не идеально в плане полировки.

Тем не менее с ровностью у неё всё в полном порядке — отпечатки, которые мы получили на кристалле графического процессора NVIDIA GP104, вполне можно назвать идеальными.



В том же кожухе, в который встроена помпа, размещён 90-мм вентилятор с двойной крыльчаткой, предназначенный для охлаждения элементов силовых цепей видеокарты.



Такие оригинальные лопасти, по мнению разработчиков, позволяют минимизировать «мёртвые» зоны под крыльчаткой и добиться более равномерного охлаждения. Скорость данного вентилятора постоянна и равна 1500 об/мин. Воздушный поток заявлен на отметке 24,5 CFM, уровень шума – 22,8 дБА и статическое давление – 1,25 мм H2O.

Они поддерживают ШИМ-управление и работают в диапазоне от 700 до 1600 об/мин, нагнетая воздушный поток объёмом 62 CFM каждый, развивая статическое давление 1,78 мм H2O и генерируя шум громкостью от 18,0 до 26,4 дБА. Весит один такой вентилятор 138 грамм.

Гидродинамические подшипники вентиляторов должны прослужить не менее трёх лет, хотя в характеристиках их ресурс не указан.

По результатам измерений, каждый вентилятор на максимальной скорости потреблял 2,36 Вт и мог стартовать при напряжении 5,2 В. Добавим, что вентиляторы оснащены зелёной подсветкой, которую вы ещё увидите далее по ходу статьи.

Чтобы уменьшить передачу вибраций от вентиляторов на кожух радиатора и снизить уровень шума по углам их рамки установлены силиконовые демпферы.

Однако на практике они бесполезны, так как не касаются корпуса радиатора. Для крепления вентиляторов на радиаторе в комплекте есть два набора винтов – длинные и короткие, а подключаются «вертушки» к плате или реобасу 305-мм кабелями через Y-образный переходник, который добавляет к этому ещё 60 мм. Если свободных разъёмов на материнской плате или контроллере уже нет, то можно использовать входящий в комплект СЖО переходник на разъём блока питания PATA-типа.

Популярные статьи  Валентинка в технике изонить

Плюсы и минусы водянки

Дайте угадаю… Насмотревшись на Youtube роликов о кастомных сборках топовых ПК с водяным охлаждением, многие решили сделать себе то же самое, не смотря на побитый жизнью FX 4300 или Core i5 2500k. Давайте развеем ваши сомнения.

Плюсы:

  • Относительно компактные размеры кулеров, что позволяет организовать СВО даже в компактном корпусе с мощным железом. Практика показывает, что вставить всеми любимый Noctua NH-D14 в стандартный корпус равносильно издевательством над башней – она просто не даст закрыть боковую крышку.
  • Вода в качестве охладителя значительно повышает эффективность системы. Насколько я помню, среди автомобилей воздухом охлаждается лишь Запорожец, но в плане стабильности работы двигателя у него не все так просто.
  • Возможность охладить одной водянкой сразу несколько комплектующих. Тут без комментариев – действительно удобное решение.

Минусы:

  • Очень сложная организация водянки как таковой. Если кулер взял и поставил, то СВО нужно продумывать чуть ли не пошагово, чтобы не ошибиться с установкой радиаторов, длиной трубок, мощности помпы и т.д.
  • Вода из-под крана не годится для охлаждения. Здесь можно использовать либо дистиллят, либо специальный хладагент, который продается в компьютерных магазинах, а он не дешевый.
  • Опасность протечки. От системы можно и нужно ждать подвоха в самый неподходящий момент. Жидкость хоть и является диэлектриком, но коротнуть может на раз-два.
  • Стоимость. О да, хорошая обслуживаемая водянка обойдется минимум в 500–600 баксов, не считая дополнительных расходников. Так что решайте сами.

⇡#Совместимость и установка

Перечень видеокарт, с которыми совместим водоблок ID-Cooling ICEKIMO 240VGA, приведён в таблице.

Если вы не найдёте в этом перечне свою видеокарту, то не стоит расстраиваться, поскольку водоблок совместим со всеми видеокартами, у которых монтажные отверстия графического процессора размещены по углам квадрата 58,4 × 58,4 или 53,3 × 53,3 мм, то есть с большинством современных видеокарт. Главная проблема заключается в другом.

Как вы уже знаете, в комплекте ID-Cooling ICEKIMO 240VGA нет отдельных радиаторов для элементов силовых цепей видеокарт, поэтому перед приобретением такой СЖО в свою систему следует убедиться, что на вашей видеокарте есть отдельный радиатор для VRM и что он не снимается вместе с основным радиатором графического процессора, как это довольно часто бывает. Кроме того, не рекомендуется устанавливать водоблок ICEKIMO 240VGA на видеокарты, у которых силовая часть вынесена вперёд, в зону между GPU и видеовыходами.

Такие видеокарты, как правило, не относятся к моделям с высоким уровнем тепловыделения, и устанавливать на них систему жидкостного охлаждения не имеет смысла, так что это вроде как не страшно. Но всё равно обязательно проверьте данный момент перед покупкой.

Для закрепления водоблока на графическом процессоре используется универсальная усилительная пластина и гайки с накатанной головкой с шайбами.

Усилие прижима очень высокое. Пожалуй, даже не стоит затягивать эти гайки до упора, чтобы не повредить кристалл графического процессора.

Что касается радиатора с вентиляторами, то его можно разместить в любых предназначенных для 240-мм радиатора местах корпуса системного блока. Но и здесь будет одна проблема, которую мы сегодня уже упоминали, – жёсткие шланги и неповоротные фитинги. В итоге именно из-за этого установить радиатор с вентиляторами на переднюю стенку корпуса системного блока Thermaltake Core X71 нам не удалось, хотя длины шлангов хватало. Не получилось разместить радиатор и на верхней стенке корпуса, поскольку при установленном на процессор суперкулере Phanteks PH-TC14PЕ попросту не хватало запаса по толщине. Поэтому единственным возможным вариантом стала установка радиатора с вентиляторами на перегородку корпуса прямо под материнской платой с видеокартой.

Боковую стенку корпуса можно было бы спокойно закрыть, но в таком случае эффективность охлаждения ID-Cooling ICEKIMO 240VGA была бы серьёзно ограничена, поэтому мы так и тестировали систему – со снятой боковой стенкой. Благо, как показывают наши предыдущие тесты, разницы в температурах компонентов в хорошо проветриваемом вентиляторами корпусе и в корпусе с открытой боковой стенкой практически нет.

Добавим, что во время работы СЖО у неё подсвечиваются вентиляторы радиатора, вентилятор в кожухе и логотип на верхней панели кожуха.

Выглядит красиво, но возможности синхронизировать эту подсветку с подсветкой материнской платы или других устройств у ID-Cooling ICEKIMO 240VGA нет. Для красоты лучше подойдёт система ID-COOLING AURAFLOW 240.

Структура систем жидкостного охлаждения

Для многих не будет секретом, что СВО могут быть открытого (кастомные) и закрытого типа (готовые необслуживаемые решения для охлаждения конкретного типа комплектующих). И если с последними все понятно, то первая категория может быть построена по трем основным принципам:

Схема с параллельным подключением. Все узлы запитаны от одной помпы, которая гонит хладагент к радиатору с кулерами. Через решетку радиатора вода охлаждается и подходит к железу, с которых снимается тепловая энергия. Горячая жидкость возвращается в резервуар с помпой и процесс повторяется заново. Схема выглядит следующим образом.

Схема с последовательным подключением. Элементы также охлаждаются параллельно и очень эффективно, но для этого необходимо иметь мощную помпу и весьма оборотистые вертушки, которые смогли бы оперативно охлаждать хладагент в радиаторе. Схема прилагается.Есть так называемые комбинированные или двухконтурные водянки. Принцип работы основан на последовательном методе, однако каждый контур ориентирован на одну железку. Довольно дорогая схема как в плане строительства, так и по обслуживанию. Хотя владельцы топовых конфигураций в погоне за максимальной производительностью не видят в подобном решении ничего зазорного.

Охлаждение видеокарты своими руками

Ну теперь перейдем к самому интересному — практике уменьшения температуры видеокарты.

Существует множество вариантов, как улучшить охлаждение видеокарты, но я расскажу о самых действенных и недорогих из своей практики. Все мои советы хорошо работают при наличии в компьютере только одной видеокарты. Если их больше, то нужен индивидуальный подход.

Моя история

В начале апреля 2020 года была куплена видеокарта INNO3D GeForce GTX 1650 Super 1590MHz PCI-E 3.0 4096MB 12000MHz 128 bit DVI HDMI DisplayPort HDCP COMPACT V2 Отдал за нее чуть менее 12 тысяч рублей. Охлаждение на ней самое простенькое. Штампованный алюминиевый радиатор + 1 вентилятор. Тепловых трубок нет, хотя в более дорогих моделях я видел, что системы охлаждения имеют по 2 вентилятора и тепловые трубки. Значит оно востребовано и видяха греется порядочно.

До этого мне очень долго исправно служила ASUS GeForce GTX 770 . Покупал ее уже и не помню когда, но примерно за те же деньги, правда доллар тогда был еще по 32 рублика.

Популярные статьи  Зубной порошок на травах

Разница в размерах и системах охлаждения двух видеокарт, хотя 1650 на 50% пошустрее.

Компьютерный корпус у меня CHIEFTEC LBX-02B-U3-OP. На левую боковую стенку в нижнее вентиляционное отверстие я поставил 92 мм вентилятор Zalman и подключил его через переходник, уменьшающий подачу тока на вентилятор до 5 Вольт. Переходник шел в комплекте с вентилятором. На 5 Вольтах от работает очень тихо и дует холодным воздухом прямо на видеокарту.

Для старой видяхи этого было достаточно, так как система охлаждения была мощной. На новой видеокарте этого нет, поэтому я сам собрал дополнительное охлаждение на основе двух 92 мм вентиляторов.

Что нам потребуется ⇒

  1. Два 92 мм вентилятора
  2. Четыре небольших пластиковых стяжки
  3. Металлическая планка (заглушка) крепления комплектующих к задней стенки корпуса
  4. Металлическая проволока для крепления вентиляторов к заглушке

Вентиляторы берем по бюджету. Менее 92 мм смысла брать нет. Для мощных видеокарт хорошо подойдут, как два 120 мм, так и три 92 мм, в зависимость от ее длины и высоты. Так же смотрим на скорость, шумность и толщину. Желательно, чтобы максимальный уровень шума (дБ) был не более 25 децибел. Мои модели недешевые ( около 800 руб за штуку) Arctic Cooling F9 PWM Rev.2 имеют 23.5 дБ. Если у вас уже есть вентиляторы, но они более оборотистые и шумные, то можно их подключить с понижением напряжения. Как это сделать, можно почитать в статье про вентиляторы.

Скрепляем вентиляторы между собой пластиковыми стяжками.

Далее прикрепляем к вентиляторам металлическую заглушку. Как ее крепить решаете сами, но я просверлил два отверстия в планке снизу и сверху, напротив крепежных отверстий вентилятора и закрепил все это стальной проволокой. До этого вам необходимо точно подобрать высоту крепления планки так, чтобы при установке уже собранного устройства, ваши вентиляторы не висели в воздухе, а лежали на слоте PCI-E.

У вас могут возникнуть проблемы с подключением к питанию этих двух или трех вентиляторов. На моей плате было достаточно коннекторов, поэтому я этого избежал. Тут вам помогут только переходники (разветвители) для подключения вентиляторов, напрямую к блоку питания, либо самостоятельному соединению всех проводов в один.

Данная система не идеальна и имеет свои достоинства и недостатки ⇒

Плюсы и минусы

Она дает вам 100% решение проблемы перегрева любой видеокарты
Дешево в изготовлении
Гибкость эксплуатации. Можно задействовать любые вентиляторы и регулировать их мощность
В некоторых случаях, собственный вентилятор видеокарты можно снять
Хорошо охлаждает память и VRM

Занимает много места. Необходимо ставить через слот, так чтобы потоки воздуха не мешали работе собственного вентилятора
Могут возникнуть сложности с подключением вентиляторов

Если не охота заморачиваться, то можно купить похожее устройство на Алишке. Модификаций таких охлаждающих устройств множество.

Так же данную систему можно модернизировать для крепления сверху видеокарты. Это потребует достаточно широкого корпуса, но работает не хуже бокового варианта. Подобные системы так же есть на алиэкспресс.

Для владельцев мощных видеокарт, особенно имеющих турбинную систему охлаждения, советую заменить на Arctic Accelero Xtreme 3 или 4 версию.

Лучшие воздушные системы охлаждения компьютера

Это устройства для видеокарт, процессоров, корпусов и чипсетов. Их охлаждающее действие происходит главным образом за счет вентилятора, который крутится на разной скорости, в зависимости от нагрева узлов, и остужает металлические части.

В дополнение используются приставные радиаторы, контактирующие с деталями компьютера, чтобы эффективней забирать тепло.

Be quiet Pure Rock (BK009) — лучший для процессора

Это эффективная система охлаждения компьютерного процессора ввиду наличия четырех трубок диаметром 6 мм каждая, которые присоединяются к теплозабирающей пластине, накладываемой на ЦПУ, и отводящих температуру в просторный радиатор с вентилятором диаметром 120 мм.

Последний имеет большой потенциал для продувания благодаря мощности 1,44 Вт и воздушном давлении 1,25 мм, но его габариты не мешают установке видеокарт под ним на материнской плате.

Плюсы:

  • совместим со всеми процессорами Intel на базе чипсета 1151 и AMD 2+, 3+, FM1, 2+;
  • в комплекте прилагается дополнительная рамка к платформе AMD (ничего докупать не нужно);
  • радиатор собран из алюминия, а трубки из меди, что идеально для забора тепла;
  • вентилятор способен вращаться на скорости до 1500 об/мин;
  • внутри имеется подшипник скольжения;
  • негромкая работа кулера на разных скоростях от 19 до 26 дБ;
  • в радиаторе встроено 48 пластин для отвода температуры от трубок;
  • лопасти нагнетают поток воздуха 87 CFM, 51,4 м3/ч;
  • потребление питания 12 В и 0,12 А;
  • вентилятор рассчитан на работу в течение 80000 часов при эксплуатации при температуре 25 градусов;
  • легко охлаждает i5 при разгоне до 4,6 ГГц до 40-45 градусов;
  • компактные габариты 87х121х155 мм не мешают другим узлам на чипсете.

Минусы:

  • провод для подвода питания 22 см может быть неудобен в некоторых случаях (большие корпуса и удаленный разъем);
  • на платах AMD нужны модули оперативной памяти ниже 33 мм, поскольку первые два слота перекрываются креплением радиатора (остальные слоты позволяют установить любые размеры ОЗУ).

Arctic Cooling Accelero Twin Turbo 3 – лучший для видеокарты

Эта модель подходит для всех типов графических адаптеров Nvidia и Radeon, чтобы обеспечивать их длительную работу при серьезной нагрузке по видео. Корпус воздушной системы охлаждения состоит из прочной пластиковой рамки и двух вентиляторов диаметром 92 мм каждый.

На обратной стороне имеется пять трубок для совмещения с крепежной пластиной и отвода тепла в тонкий радиатор. Лопасти закрыты стильной решеткой, что будет эффектно смотреться в полупрозрачном системном блоке.

Плюсы:

  • рассеиваемая мощность 250 Вт;
  • скорость вращения лопастей регулируется пользователем (принудительно) или системой (автоматически), и выставляется от 900 до 2000 об/мин;
  • тонкий корпус 53 мм не занимает много места на материнской плате;
  • в комплекте коннектор для подключения питания 4 pin;
  • понижение температуры видеокарты в потоке 34 градуса, а при максимальной нагрузке 78 градусов (на Nvidia GTX 560);
  • тихая работа кулера 25 дБ;
  • в наборе монтажные детали под любую видеокарту.

Минусы:

  • нет дополнительной подсветки;
  • на некоторых совместимых моделях приходится подпиливать платы (сам пластик) и углы радиатора, чтобы вставить устройство;
  • стоимость 3500 рублей;
  • после установки может потребоваться дополнительное охлаждение на цепи питания.

Zalman ZM-F3 SF — лучший для корпуса

Этот вентилятор является лучшей системой охлаждения для корпуса компьютера ввиду стоимости 350 рублей и эффективных отростков на лопастях, которые напоминают акульи плавники.

Такая технология позволяет захватывать и нагнетать еще больше воздушной массы, чем при аналогичной скорости вращения, но с гладкими лопастями. Еще это предотвращает вибрации и шум от работы.

Популярные статьи  Картина из обычных салфеток

Устройство крепится на задней стенке системного блока и может быть в черном или прозрачном исполнении.

Плюсы:

  • 9 лопастей кулера;
  • по 4 акульих плавника на каждой лопасти для предотвращения турбулентности;
  • 120 мм диаметр вентилятора;
  • легкое вращение на подшипнике скольжения;
  • мягкие силиконовые крепления не дают корпусу тарахтеть при работе;
  • рассчитан для использования в течение 50000 часов;
  • легка масса 125 г;
  • тонкий корпус 25 мм не будет выступать чрезмерно за габариты системного блока или забирать место внутри;
  • стоимость всего 350 рублей;
  • уровень шума 23 дБ;
  • легкое подключение к большинству ПК благодаря коннектору 3 pin;
  • охлаждает корпус при работе браузера до 35 градусов.

Минусы:

  • содействует захвату пыли и натягиванию ее внутрь корпуса;
  • разгон вращения до 1200 об/мин;
  • тонкий пластик требует аккуратной установки (если перетянуть крепление, то может лопнуть ушко).

Итак, что это такое?

В данной теме вы можете встретить аббревиатуру СВО, которая расшифровывается как система водяного охлаждения. Также используется еще одна — СЖО, где второе слово заменено на «жидкостного». Как вы догадались, от воздушного охлаждения, к которому вы привыкли, отличает ее то, что тепло от железа передается не воздуху, а воде.

Плюсы и минусы

Новаторское решение эффективнее своего воздушного предшественника по таким причинам:

  • Повышенная теплоемкость жидкости.
  • Стабильность при разгоне.
  • Тепло отводится от центра проца. В свою очередь, микромотор воздушных систем расположен над самой горячей зоной радиатора, напротив CPU, из-за чего создается мертвая точка, откуда горячий воздух не выводится. А его (тепло) по логике лучше всего отдалять — дабы повысить качество охлаждения.

Подающая воду помпа создает гораздо меньше шума, чем вентилятор.

Полностью выводит тепло из системного блока, в то время как воздушная система просто разгоняет его внутри корпуса.

У вас мощный компьютер с современными комплектующими? Тогда стоит рассмотреть установку водяной схемы, потому что она лучше способна уберечь устройства от перегрева, и как следствие, быстрого выхода из строя и не будет надоедать вам шумом. Такая система и сама прослужит долго. Приятным бонусом является привлекательный дизайн.

Но выделяют и недостатки водяных систем:

  • Высокая цена. Учитывая стоимость комплектующих, которые она будет защищать, на это можно закрыть глаза.
  • Более сложная сборка.
  • Возможность разгерметизации. Но при правильной установке этот «минус» исключается.

Как работает система жидкостного охлаждения компьютера?

Теплообменником СЖО является «waterblock» или второе название «водоблок» . Он берет на себя горячий воздух, выделяемый процессором, видеокартой и пр., и передает его воде. При помощи особого насоса она поступает в еще один теплообменник — радиатор, забирающий тепло из воды и выводит его в воздух за границы системника.

Замена кулера на видеокарте

Привет друзья! На жаргоне компьютерных мастеров такая операция называется «умелые ручки», как всё примерно делать, я покажу в сегодняшней статье.

На выходных мне довелось навестить своего приятеля и пока он что-то ремонтировал в своей машине, я заметил в углу его гаража старенькую видеокарточку с большим радиатором и без кулера, находка оказалась легендарной (когда-то) NVIDIA GeForce 9600 GT. Приятель объяснил, что год назад у неё стал шуметь вентилятор и так как он был неразборным, его пришлось просто выбросить и купить новую видеокарту, а эта так и осталась лежать невостребованной.

Также в углу стоял старый системный блок с корпусным вентилятором диаметром 80 мм и у меня возникла идея.

На видеокарте отрезаем старый кулер и зачищаем провода.

Берём корпусной вентилятор диаметром 80 мм от старого компьютера, обрезаем на нём штекер и зачищаем окончания проводов.

Берём четыре самореза и закручиваем их в кулер с четырёх сторон

Устанавливаем корпусной вентилятор на радиатор видеокарты и завинчиваем саморезы.

Крепите осторожно, чтобы саморезы не врезались в печатную плату видеокарты

Соединяем питающие провода по цветам и изолируем изолентой.

Устанавливаем видеокарту в системный блок. Мои опасения о том, что видеокарта с самодельным кулером не поместится в системный блок не оправдались. Видюшка установилась и после включения компьютера прекрасно заработала с новым кулером.

Замена термопасты на видеокарте

Но без проблем всё же не обошлось. После установки видеокарты в системный блок я погонял её в программе FurMark и температура за 5 минут поднялась до 95 градусов, я был уверен, что дело не в кулере, всё-таки видеокарта провалялась в гараже целый год и скорее всего потеряла свои свойства термопаста.

Снимаем видеокарту и заменяем термопасту. Используем недорогую DEEPCOOL Z3, продаётся в шприце, которого хватит в среднем на три-четыре процессора.

С обратной стороны видеокарты отворачиваем четыре винта крепления радиатора.

Снимаем радиатор вместе с кулером и очищаем его от остатков предыдущей термопасты.

Также осторожно очищаем от старой термопасты графический процессор

Выжимаем из шприца небольшое количество термопасты (можете чуть меньше чем я).

В упаковке от термопасты находится специальная карточка похожая на визитку, она специально предназначена для растирания термопасты ровным слоем по поверхности графического процессора.

На карточке даже имеется инструкция в виде картинок.

Осторожно растираем карточкой термопасту ровным слоем по поверхности графического процессора

Вот и всё

Ставим осторожно на место радиатор и прикрепляем его к печатной плате видеокарты четырьмя винтами

Проверяем видеокарту на работоспособность программой FurMark (волосатый бублик)

Запускаем программу FurMark.

Данный тест сравним с запуском на компьютере современной игры и серьёзно нагружает видеокарту, но в течении 30 минут (столько длится тест) температура видеокарты не поднялась выше 68 градусов.





Теперь у моего друга есть запасная видеокарта!

Ключевые элементы СВО

Принцип охлаждения ПК разобрали, теперь перейдем к элементам, которые за это ответственны:

  • Теплообменник – главный элемент, который вбирает в себя все тепло при нагреве процессора, видеокарты и прочих горячих железок;
  • Помпа – механизм, который гоняет хладагент по контуру СВО. Некий аналог можно наблюдать в аквариуме для рыбок – принцип работы практически идентичный;
  • Трубопровод – канал, по которым гоняется водичка от помпы к комплектующим и радиатору. И так по кругу;
  • Переходники, фитинги и соединители – элементы, соединяющие конструкцию СВО;
  • Расширительный бачок – резервуар, в котором находится жидкость, не активная в данный момент. Несмотря на тот факт, что контур закрыт и жидкость испариться не может, бачок нужен для того, чтобы спрятать в него помпу, которая при работе на свежем воздухе элементарно выходит из строя;
  • Теплоноситель (он же жидкость, хладагент, дистиллят) – теплопроводящая субстанция, которая и охлаждает железо;
  • Радиатор – конструкция, в которой остывает горячая вода, проходя через тонкие капилляры из меди или латуни;
  • Кулер – вертушка, продувающая ребра радиатора.

Зная это, вам будет легче ориентироваться при возможном строительстве собственной СВО, если вдруг возникнет такая мысль.
