Как сделать цифровой микроскоп из веб камеры

Пошаговая инструкция по сборке цифрового микроскопа

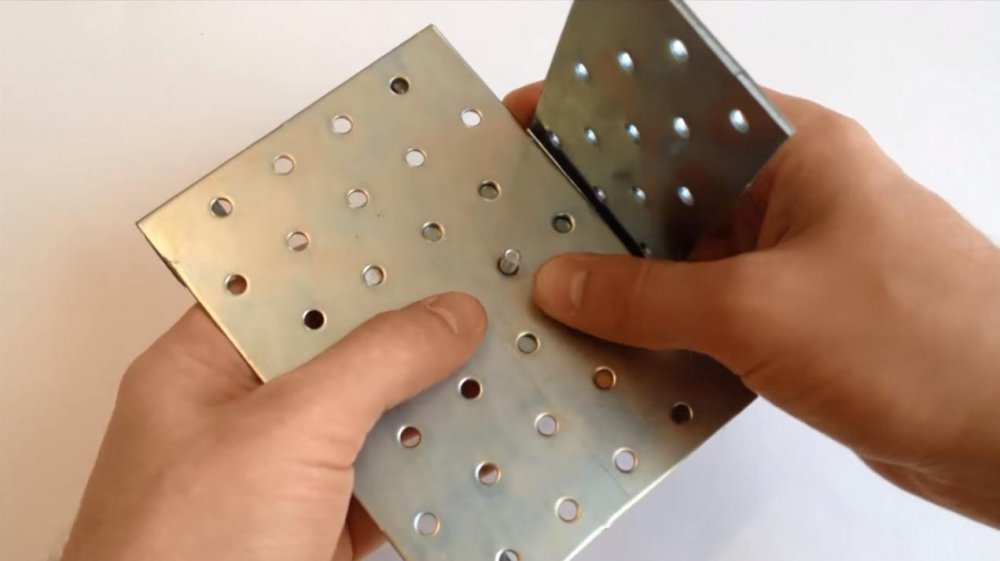

Для штативной основы микроскопа используем перфорированные пластины и уголки из металла. Их используют для соединения деревянных изделий. Они легко скрепляются болтами, а множество отверстий позволяет это сделать на требуемом уровне.

Шаг первый – монтируем основание

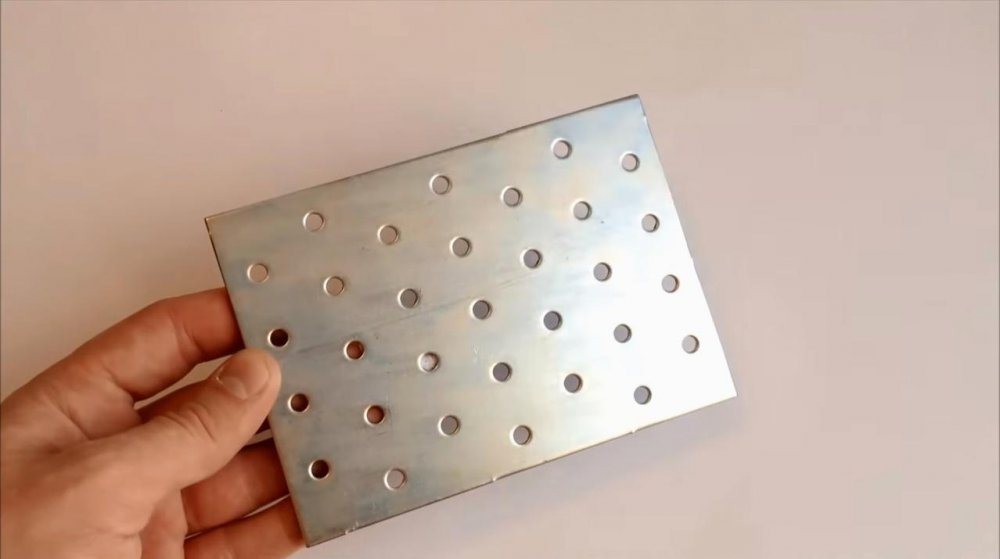

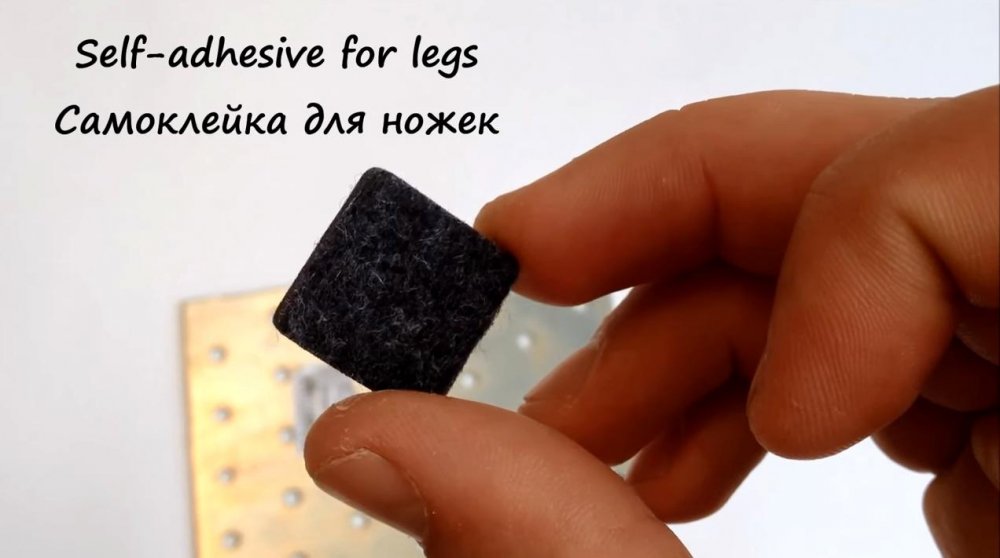

Плоскую перфорированную пластину обкладываем с тыльной стороны мягкими мебельными подпятниками. Их просто наклеиваем по углам прямоугольника.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Самоклейка для дорожек

Как сделать цифровой микроскоп из веб камеры

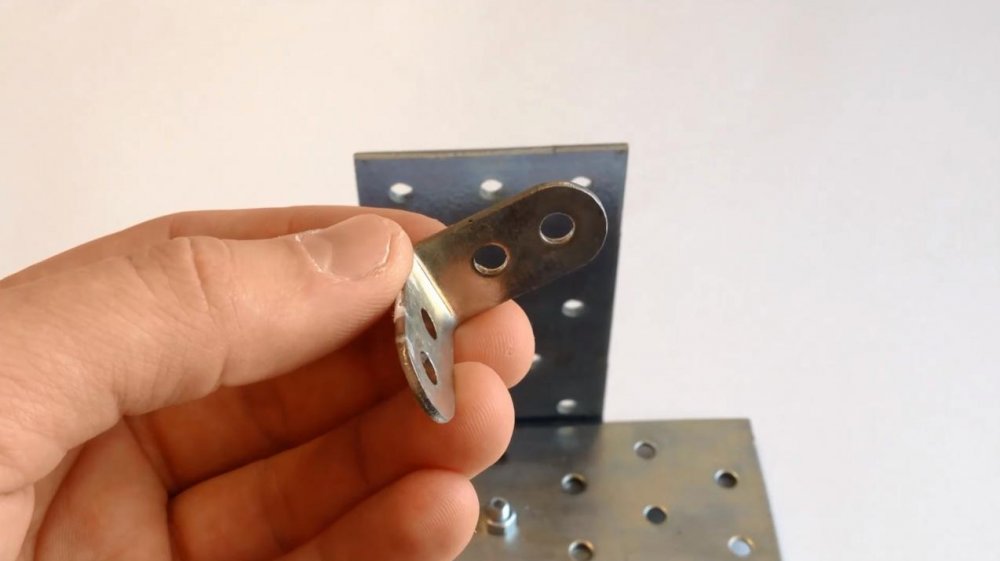

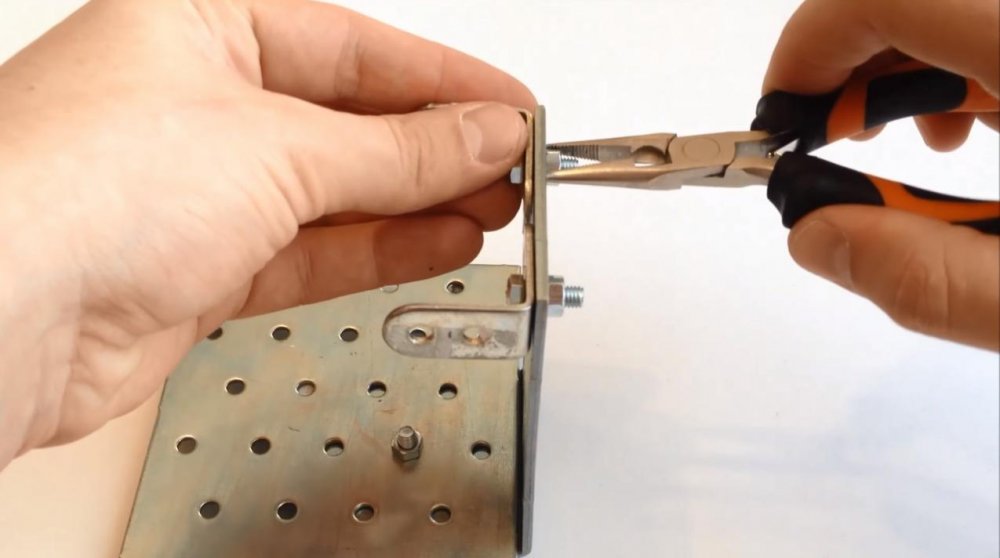

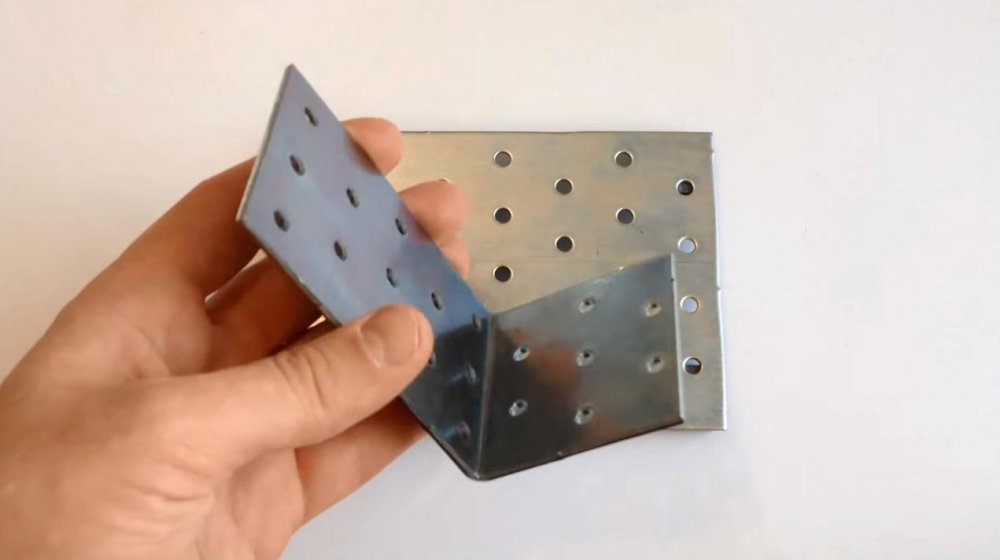

Следующим элементом будет кронштейн или уголок с разносторонними полками. Скрепляем короткую полку кронштейна и пластину-основание болтом с гайкой. Подтягиваем их плоскогубцами для надежности.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

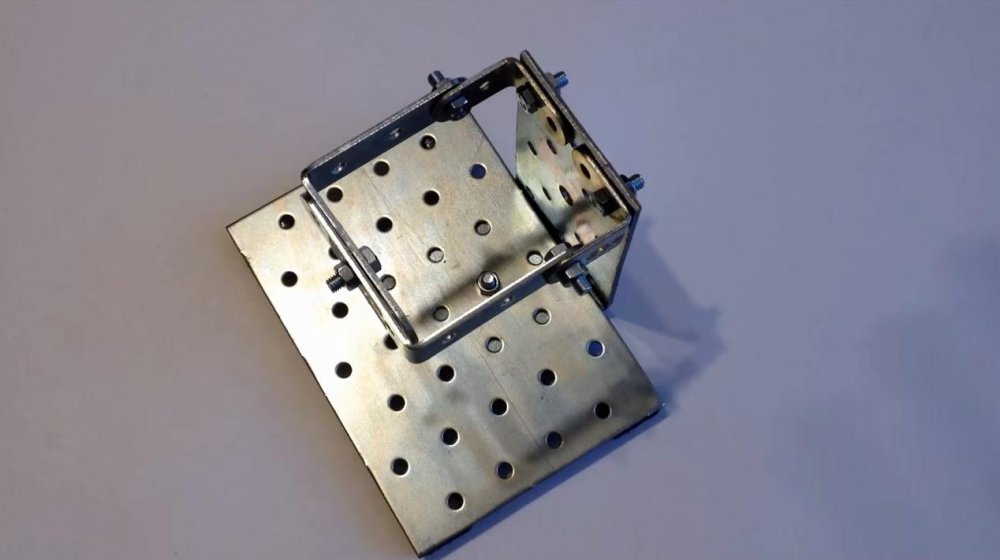

Два мелких кронштейна монтируем на край пластины по обеим ее сторонам. К ним прикрепляем еще два уголка подлиннее так, чтобы у нас образовалась небольшая рамка. Это будет основание для смотрового стекла микроскопа. Его можно сделать из небольшого отрезка тонкого стекла.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Шаг второй — делаем штатив

Штатив делаем из отрезка квадратной профильной трубы 15х15 мм. Его высота должна быть около 200-250 мм. Больше нет смысла делать, поскольку превышение отступа от смотрового стекла снижает качество изображения, а меньшее рискует быть засвеченным и некорректным.

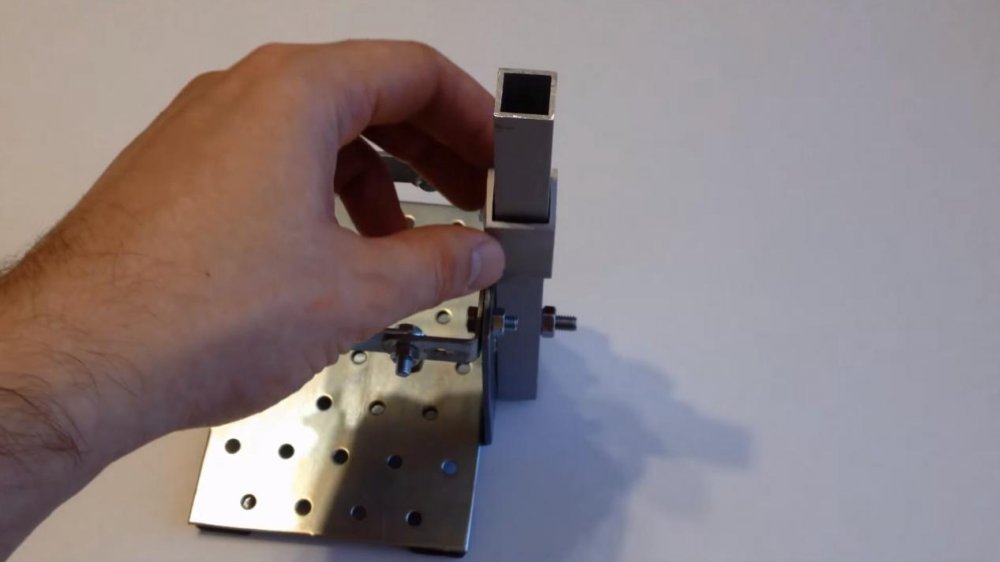

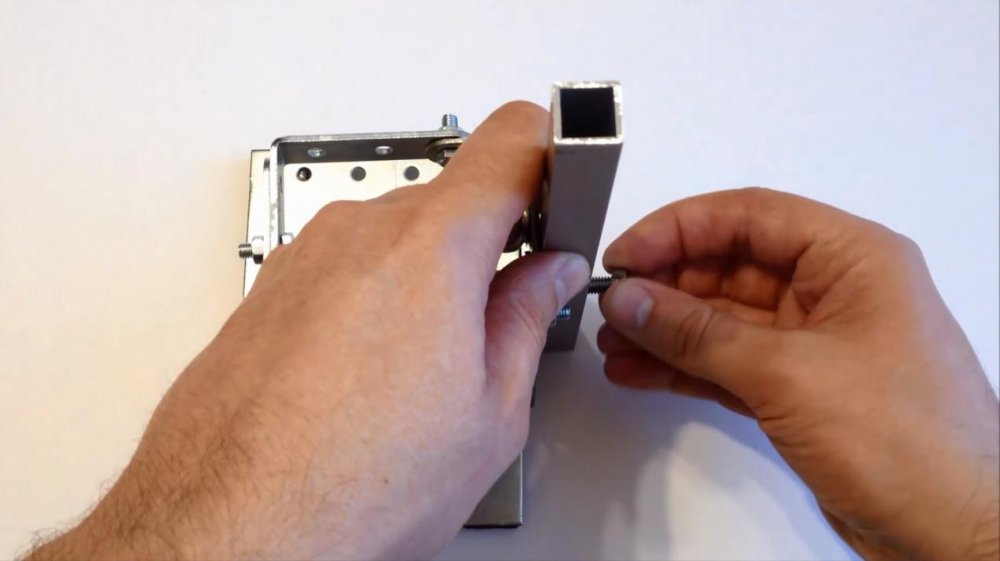

Штатив крепим к перфорированному кронштейну, а поверх него насаживаем небольшой отрезок трубы 20х20 таким образом, чтобы он свободно двигался по этой стойке.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

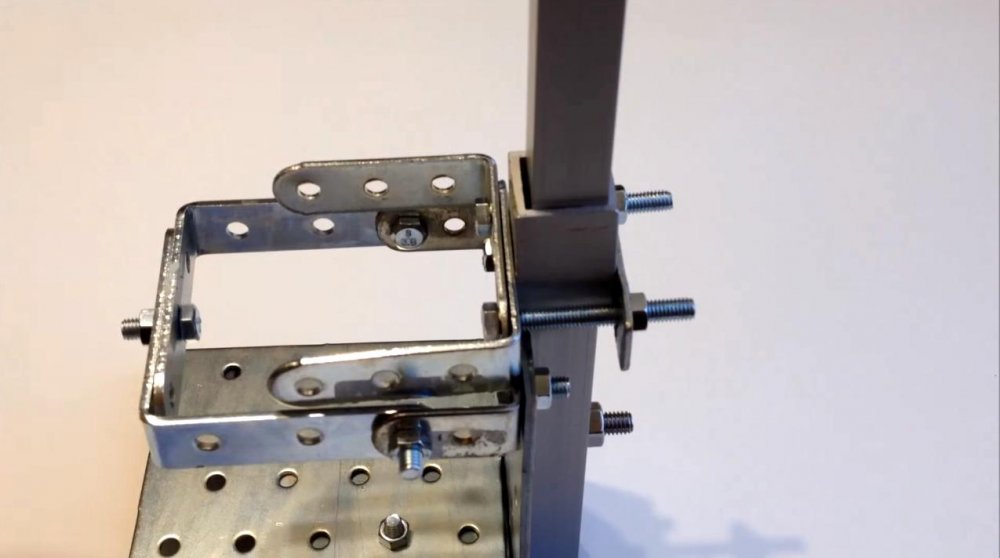

Из двух кронштейнов, совмещенных между собой внахлест, делаем открытую рамку. Болты выбираем подлиннее, чтобы их хватило на поджим этой рамки вокруг подвижного отрезка трубы. Насаживаем на них пластину с двумя отверстиями по бокам, и гайками фиксируем ее.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

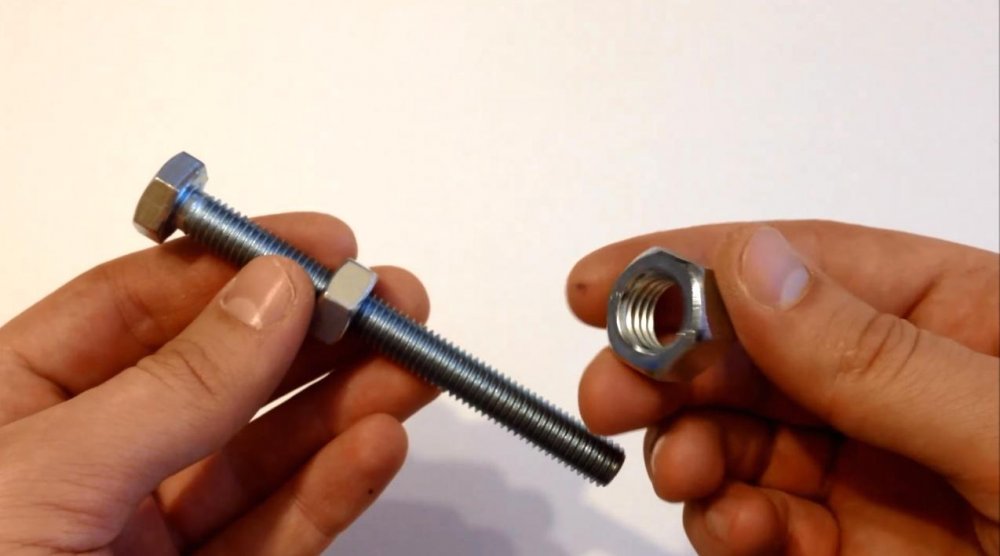

Для настройки отступа рамки от смотрового стекла используем болт М8х100 мм. Нам понадобится две гайки под размер болта, и две большего размера. Берем эпоксидный клей, и в трех местах приклеиваем гайки болта к штативу. Закрученную на конец болта гайку также можно зафиксировать эпоксидкой.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камерыКак сделать цифровой микроскоп из веб камеры

Шаг третий – изготавливаем объектив

На месте тубуса с окуляром в нашем микроскопе будет располагаться обычная вебкамера. Разрешение чем больше-тем лучше, подключение к компьютеру может быть, как проводным (USB 2.0, 3.0), так и через Wi Fi или Bluetooth.

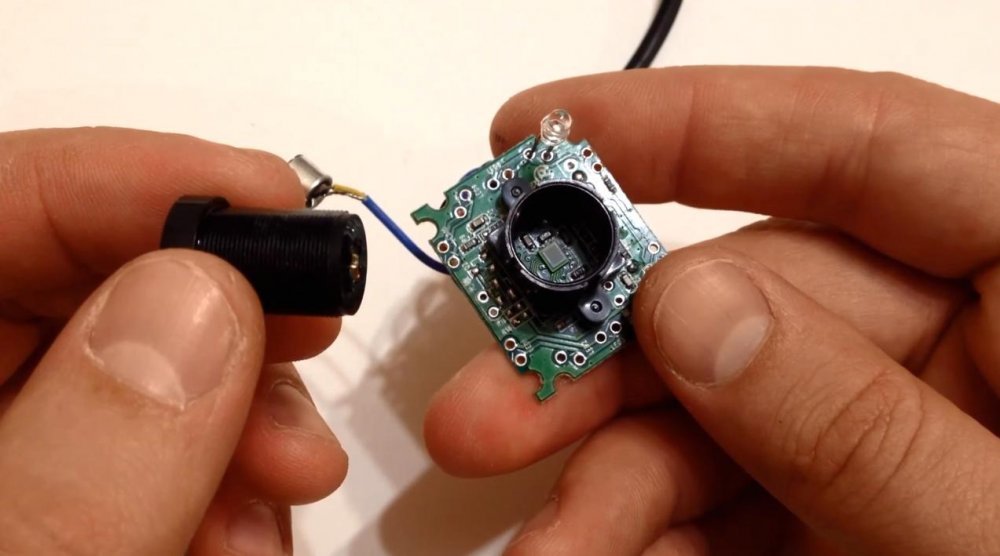

Освобождаем камеру от корпуса, откручивая отверткой материнскую плату с матрицей.

Популярные статьи  Особенности наволочек на подушки с вышивками

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камерыКак сделать цифровой микроскоп из веб камеры

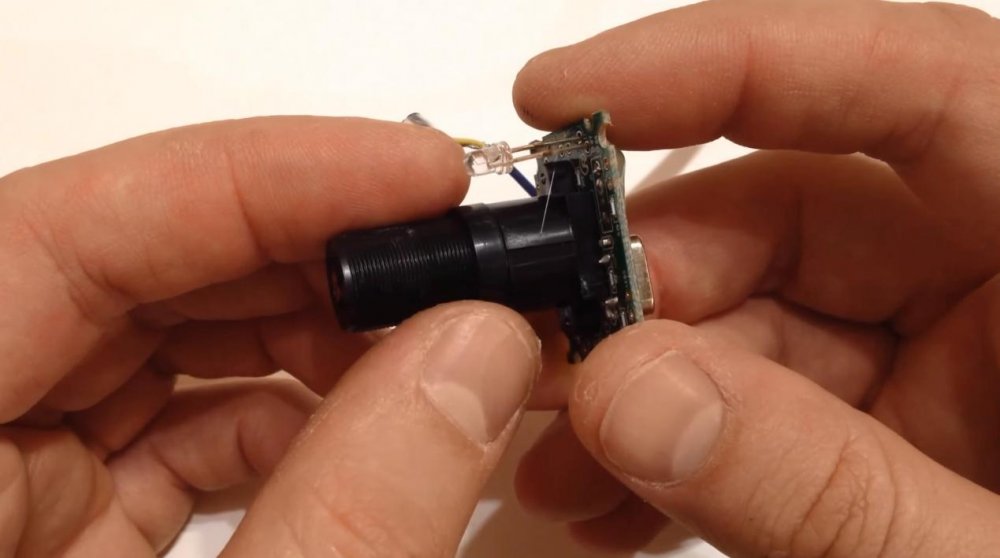

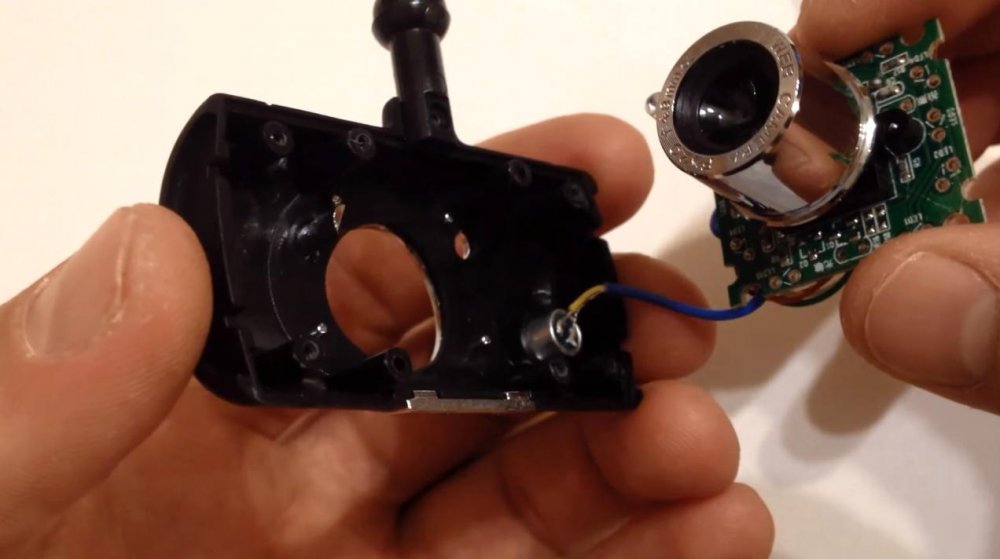

Снимаем защитный колпак, и выкручиваем объектив с линзами и светофильтром. Все что необходимо сделать – это разместить его на том же месте, перевернув на 180 градусов.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Обматываем стык объектива камеры с цилиндрическим корпусом изолентой. При желании его можно дополнительно проклеить термоклеевым пистолетом. На этом этапе измененный объектив уже можно проверить в действии.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Шаг четвертый – окончательная сборка микроскопа

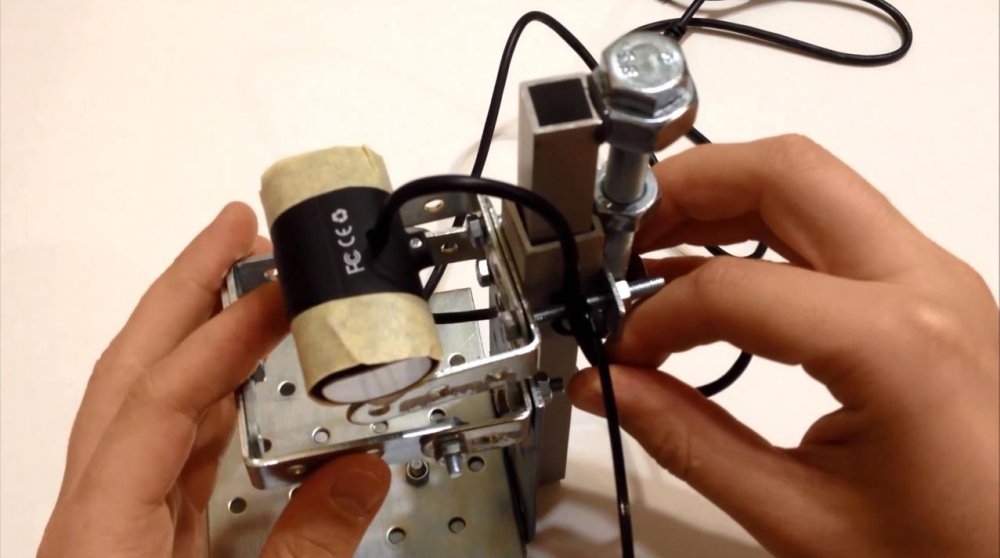

Собираем камеру в обратном порядке, сажая ее корпус на горячий клей к рамке штатива. Объектив при этом должен быть направлен вниз, на смотровое стекло микроскопа. Шлейф из проводки можно поджать нейлоновыми стяжками к стойке штатива.

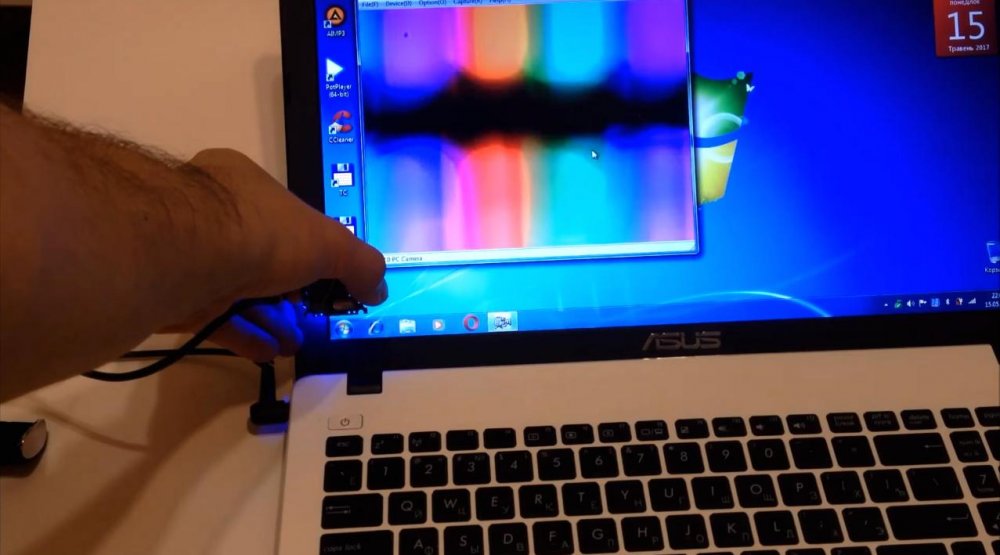

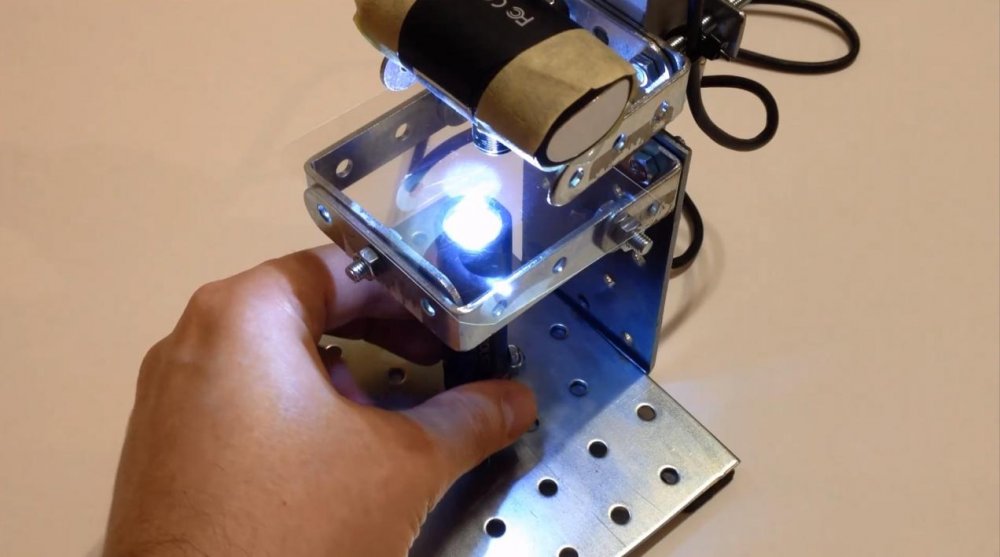

Невысокий светодиодный фонарик приспосабливаем под осветитель смотрового стекла. Он должен свободно влезать под смотровую панель микроскопа. Подключаем камеру к компьютеру, и через некоторое время изображение появится на экране монитора.

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Как сделать цифровой микроскоп из веб камеры

Сборка готова, ее можно проверить на любом объекте, например, рассмотреть кристаллическую решетку грифеля карандаша или пиксельную структуру экрана своего смартфона. Популярным направлением сегодня является применение таких самодельных или недорогих микроскопов для контроля пайки мелких деталей на электронных платах. Он несомненно понравится и вашему ребенку, и возможно пробудит интерес к познанию окружающего нас мира.

Как сделать цифровой микроскоп из веб камеры

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Как сделать цифровой микроскоп из веб камеры

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

  • Соединяем объектив 400 мм и 17 мм.
  • Подносим к линзе фонарик, включаем.
  • На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм

Важно не поцарапать

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

  • Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
  • Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
  • Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
  • Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
  • Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
  • Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
  • Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Популярные статьи  Золотое дерево из бисера своими руками. пошагово

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Как сделать цифровой микроскоп из веб камеры

Делаем микроскоп из фотоаппарата своими руками:

  • Соединяем объектив 400 мм и 17 мм.
  • Подносим к линзе фонарик, включаем.
  • На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из веб-камеры своими руками

В первую очередь следует приступить к изготовлению стойки-держателя и рамки для микроскопа. Описывать подробно я эти действия не буду, так как сложного в них ничего нет. Замечу только то, что проще всего сделать стойку для самодельного микроскопа из куска гофрированного картона. Однако, если нужно что-то по прочнее, то лучше, конечно же, использовать для этих целей тонкую фанеру (сайт navseryki.ru).

Как сделать цифровой микроскоп из веб камеры

Первым делом следует вырезать основание для будущего микроскопа, которое по форме будет напоминать букву «П». Затем потребуется вырезать рамку, в которой будет беспрепятственно двигаться вверх-вниз держатель веб-камеры. Регулировать положение веб-камеры можно посредством длинного болта и гайки, как на фото.

Объекты для рассмотрения микроскопом, будут располагаться на небольшом куске прозрачного пластика. Можно для этих целей использовать и кусок уже вырезанного по размерам стекла (если такое есть в наличии). Для фиксации пластика под веб-камерой следует предусмотреть крепление, из того же картона или фанеры, и также по форме буквы «П».

Переделка веб-камеры в микроскоп

Теперь самое главное что касается переделки веб-камеры в самодельный микроскоп. Нам нужно добраться до объектива веб-камеры затем, чтобы его перевернуть. Только перевернув объектив другой стороной, можно получить обратный процесс увеличения веб-камерой.

Как сделать цифровой микроскоп из веб камеры

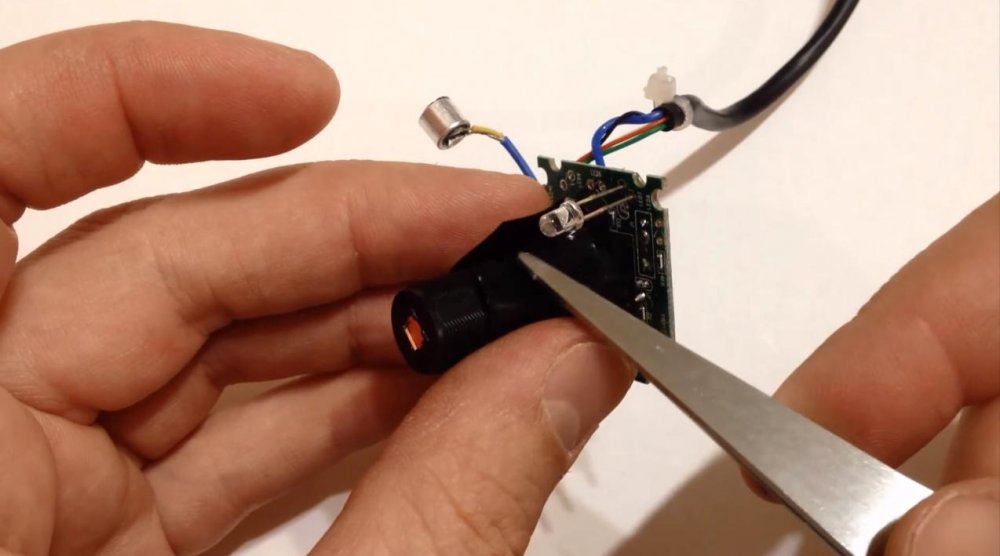

Итак, в данном деле нам помогут отвёртка и острый нож, которым аккуратно поддевается корпус веб-камеры. Добравшись до объектива, его нужно аккуратно снять, перевернуть другой стороной, и приклеить к месту крепления суперклеем

При этом очень важно, чтобы суперклей не попал на рабочую часть объектива

Теперь можно собирать корпус веб-камеры, и тестировать самодельный микроскоп на деле. Однако для лучшего рассмотрения объектов исследования, нужно всё-таки снабдить микроскоп дополнительным освещением, в качестве которого и будет использоваться светодиодный фонарик, который располагается внизу, под пластиком или стеклом микроскопа, на расстоянии в 10-15 см.
