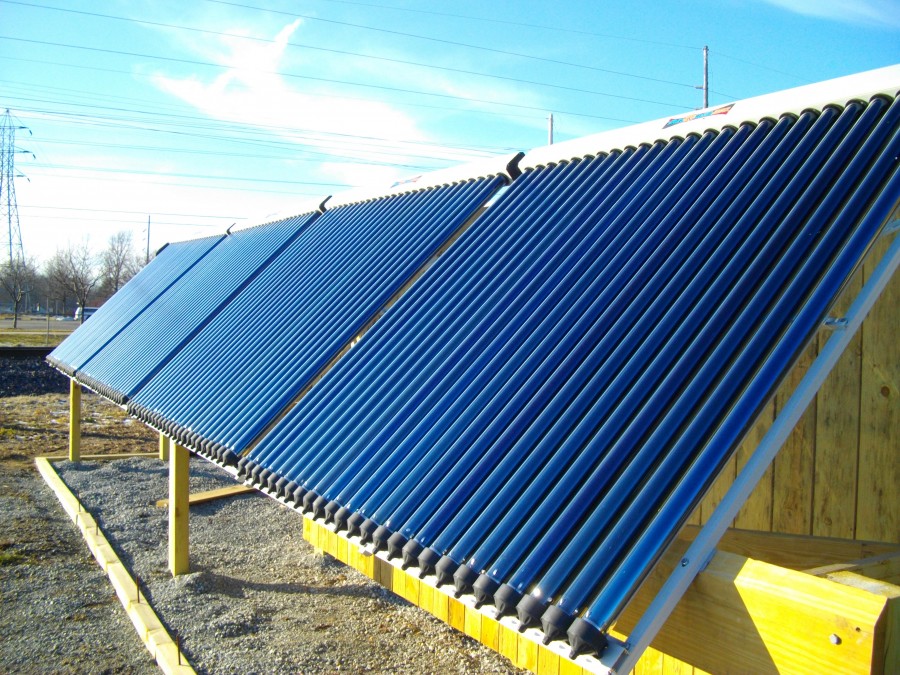

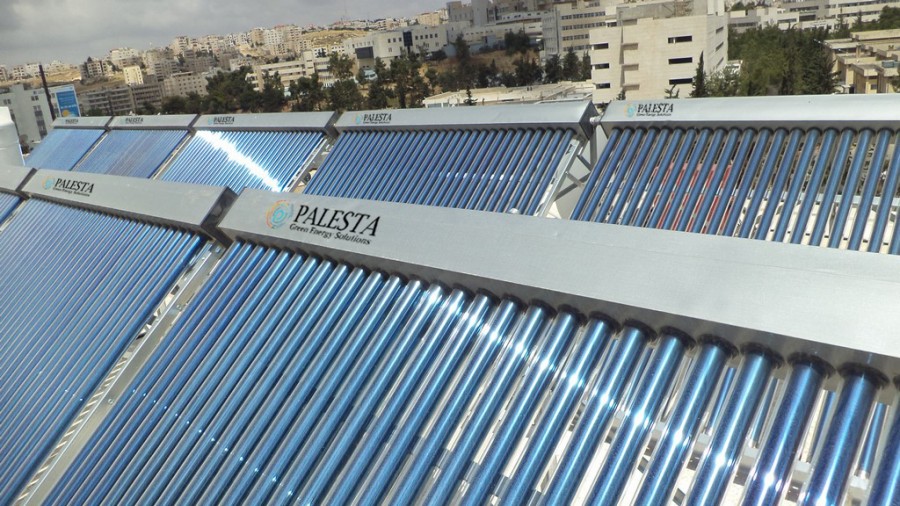

Устройство вакуумного коллектора

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

тепловая изоляция с помощью вакуума;
использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны. Конденсируясь в трубе с проточным теплоносителем, хладагент передает ему всю теплоту, а сам стекает вниз за новой порцией энергии солнца.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

Изготовить короб
Изготовить радиатор или теплообменник
Изготовить аванкамеру и накопитель
Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

Установка заполняется водой посредством нижнего дренажного отверстия
Подсоединяется аванкамера и регулируются уровни жидкости
Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
Все готово к повседневной эксплуатации

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Популярные статьи Когтистый монстрик

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Инструкция по сборке

В первую очередь необходимо определить габариты будущего устройства. Поэтому рекомендовано тщательно провести точный расчет площади, на которой будет находиться устройство. Важным фактором при расчете является определение интенсивности солнечного излучения. В наиболее холодных регионах энергия солнца ослаблена, в южных регионах страны – повышена. Также на расчеты влияет местоположение дома, теплицы или других источников, в которых будет располагаться агрегат. Еще одним немаловажным фактом считается материал нагревательного контура. Чем ниже показатель материала – тем меньше температура воздушного или водяного потока.

Принято считать, что чем больше солнечный аппарат по своим габаритам, тем лучше работоспособность устройства. Но стоит учесть, что батареи, выполненные своими руками, обладают очень низким КПД.

Процесс сборки

Главные этапы работы:

Производство короба;
Производство специального теплообменника, а также радиатора;
Производство накопителя и аванкамеры;
Агрегатирование;

Введение в эксплуатацию;

Производство короба

Для коробки понадобится обрезная доска 30х120 мм ±5 мм. Днище короба делают текстолитовым, оснащая его специальными ребрами. Благодаря пенопласту создается хорошая теплоизоляция. Дно покрывают оцинкованным листом.

Разрешено заменять пенопласт минеральной ватой.

Производство теплообменника

Понадобятся металлические трубки. Длина труб должна быть не менее 1,6 м. Количество: 15 штук. Также в работе необходимо использовать две дюймовые трубы длиной 0,7 м.
В утолщенных трубках следует просверлить небольшие отверстия с идентичным диаметром меньших труб. Отверстия понадобятся для установки труб. Высверленные отверстия должны быть соосными, расположенными на одной оси. Их максимальный шаг должен составлять не более 4,5 см.
Все необходимые для работы трубки необходимо собрать в целую конструкцию. Для надежности их сваривают при помощи сварочного аппарата.
На оцинковку, прикрывающую дно короба, монтируют теплообменник. Для надежности его можно зафиксировать металлическими зажимами или стальными хомутами.
Для лучшего поглощения лучей дно конструкции выкрашивают в темный оттенок. Внешние составляющие конструкции выкрашивают в светлый оттенок. Отлично подойдет белый оттенок. Он помогает снизить потерю тепла.
Около перегородок устанавливается покровное стекло. Стыки тщательно герметизируют.
Среднее расстояние между элементами конструкции равно 11 мм.

Производство накопителя

В качестве данного устройства можно использовать непроницаемый сосуд объемом 140-380 л.

Разрешено использовать как цельнокроеную бочку, так и различные сваренные конструкции. Накопительный бак следует изолировать от тепловых потерь. Аванкамера должна быть оснащена шарнирным краном – механизмом, подающим жидкость. Объем аванкамеры должен быть равен 36-40 л.

Агрегатирование

В первую очередь устанавливаются накопитель и аванкамера. Высота воды в аванкамере должен быть на 0,8 м выше, чем в накопителе. Необходимо продумать устройство перекрытия жидкости.
Коллектор, предназначенный для отопления, закрепляется на каркасе строения. Устройство, предназначенное для нагрева воды, можно разместить на крыше теплицы, оранжереи или дома. Для размещения устройства выбирают южную сторону. Установка должна иметь наклон к горизонту, равный 35-40°.
Расстояние между теплообменником и накопителем должно быть не более 50-70 см. В ином случае потери солнечной энергии будут сильно ощутимы.
Коллектор должен располагаться ниже накопителя, а накопитель ниже аванкамеры.

Введение в эксплуатацию

Готовую конструкцию необходимо подсоединить к водопроводу.

Для окончательной сборки понадобится специальная запорная арматура в виде различных переходников, сгонов или фитингов. Высоконапорные участки солнечной батареи соединяют специальными трубами диаметром 0,5 дюймов. Для низконапорных участков рекомендовано применять трубы диаметром 1 дюйм.

При помощи нижнего дренажного отверстия конструкция заполняется водой;
К устройству присоединяется аванкамера;
Производится урегулирование уровней жидкости;
Рекомендовано произвести проверку батареи на утечку воды;

После сборки и проверки конструкции можно приступать к эксплуатации;

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

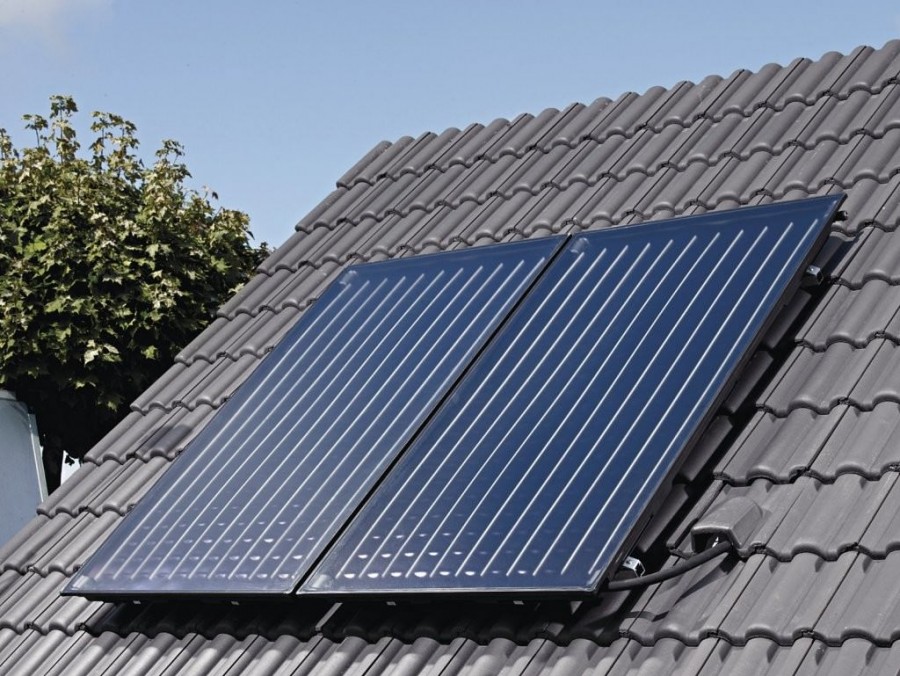

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Установка Станилова – как изготовить самостоятельно?

В Европе востребованными являются установки для отопления дома, производимые по чертежам Станислава Станилова – известного изобретателя и инженера из Болгарии. Собрать такой солнечный коллектор своими руками можете и вы, руководствуясь далее приведенной схемой выполнения работ:

Берем деревянные доски сечением 12х2,5 (3) см, сколачиваем из них короб, усиливая дополнительно его днище брусками 5х3 см.
Укладываем на дно получившегося ящика теплоизолирующий материал – минвату, пенополистирольные либо пенопластовые плиты, а сверху – лист жести или обыкновенного железа.
Из стальных труб нужно будет сделать радиатор трубчатого типа (сварить между собой несколько трубных изделий) и установить его в короб.
Тщательно фиксируем радиатор стальными трубными хомутами, замазываем щели и зазоры в ящике, герметизируем его.
Внешние элементы конструкции окрашиваем в белый либо серебристый цвет (тем самым значительно уменьшаем тепловые потери), радиатор и дно короба – в черный цвет.

После этого нужно будет сделать тепловой накопитель и специальную аванкамеру. Функцию первого может выполнять любая герметичная емкость объемом 150–400 литров. Допускается брать несколько баков и соединять их между собой. Аванкамеру несложно сделать из сосуда (обязательно герметичного) объемом 40 и более литров. В нее следует поместить обычный шар-кран, используемый в сливном бачке унитаза. Он необходим для формирования небольшого, но постоянного давления в камере.

Сборка изделия своими руками

Накопитель самодельного устройства для отопления дома теплоизолируют и ставят в заранее подготовленный короб из фанеры. Расстояние между его стенками и накопительным баком заполняют пенопластом, минеральной ватой. Некоторые умельцы используют для изоляции и обычные древесные опилки, чтобы снизить стоимость конструкции. Теперь можно приступать к сборке и установке коллектора. Сначала монтируете аванкамеру и накопитель в одну конструкцию. В накопителе уровень воды должен быть по отношению к уровню в аванкамере ниже на 0,8–0,9 метров.

Затем подсоединяете к составляющим коллектора трубы: подпитки накопителя, подачи воды (горячей) к смесителям, подачи воды (холодной) к аванкамере и к смесителям, ввода холодной воды и две дренажные – для аванкамеры и для накопителя. На участки с малым напором воды рекомендуется ставить трубные изделия сечением 1 дюйм, с высоким напором – 1/2 дюйма. Для подсоединения труб используются сгоны, тройники, переходники, фитинги. Здесь нужно смотреть по ситуации, какие элементы приобретать, монтируя коллектор для отопления частного дома.

Изготовление коллектора дома

Конструкцию можно соорудить из разных подручных материалов и в домашних условиях, например из старого змеевика от холодильника:

Очистите его полностью от фреона, соорудите реечный каркас и резиновый коврик. В каркасе предусмотрите отверстия для трубок змеевика.
В донной части каркаса установите коврик и накройте его фольгой.
Змеевик крепится болтами с хомутами сверху фольги.
Выведите трубки от змеевика в отверстия.
Каркас над змеевиком накрывают стеклом и закрепляют его.
Трубы из коллектора подсоединяют к баку с вентилем. Из нижнего участка бочки должна выходить труба, по которой охлажденная вода для нагрева будет выводиться к коллектору.

Система для обогрева дома и нагрева воды эффективна и может с успехом применяться на дачных участках. При необходимости устройство может быть собрано и установлено в домашних условиях самостоятельно.

Общие принципы нагрева воздуха ультрафиолетовыми солнечными лучами

Солнечное отопление относится к возобновляемой энергетической системе, которая собирает энергию от солнца в форме тепла, а не использует её для производства электроэнергии, например, при помощи солнечных фотоэлектрических элементов.

Такие нагревательные системы используются для местного подогрева воды и воздуха. Технологии обогрева обеспечивают циркуляцию нагретого воздуха или жидкости в системе лучистого отопления через трубопроводы в стенах или полах, чтобы тепло могло естественным образом обогреть внутренние помещения.

Известны два типа систем, использующих энергию ультрафиолетовых солнечных лучей:

Активные нагреватели. Здесь энергия Солнца используется для привода тепловых насосов, которые, в свою очередь, обеспечивают циркуляцию воды или иного теплоносителя. Такие нагреватели конструктивно более сложные, поскольку предполагают наличие механических подвижных узлов;
Пассивные нагреватели. Нагревая наружный воздух, который затем циркулирует в помещениях, эти системы обеспечивают обогрев комнат дома с использованием возобновляемых источников энергии. В пассивных солнечных отопительных системах механических частей нет.

Пассивные нагреватели могут иметь два варианта исполнений — коллекторы и пластины. Пластины генерируют энергию при помощи фотополупроводниковых элементов, которая используется для привода насоса, обеспечивающего циркуляцию теплоносителя. Воздушный солнечный коллектор нагревает воздух в трубах, откуда он за счёт разницы в объёмах перемещается в теплообменник и бак. Далее нагретый воздух естественным или принудительным путём поступает в помещения.

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
минеральная вата (теплоизоляция);
лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
угловые переходы 18 х 18 миллиметров;
сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
сотовый поликарбонат (лицевое покрытие коллектора);
лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
все необходимые для проведения паяльных работ инструменты.

Сдвоенный коллектор

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе

Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

Основные сведения о самодельных солнечных коллекторах

Профессиональные агрегаты имеют КПД порядка 80-85%, но нужно учитывать тот факт, что стоят они довольно дорого, а приобрести материалы для сборки самодельного коллектора может себе позволить практически каждый.

В данном отношении все зависит от особенностей конструкции, которые определяются и просчитываются в индивидуальном порядке.

Сборка агрегата не требует наличия сложных в обращении и труднодоступных инструментов и дорогостоящих материалов.

Солнечный коллектор

Инструменты для самостоятельной сборки солнечного коллектора

Перфоратор.
Электродрель.
Молоток.
Ножовка.

Существует несколько разновидностей рассматриваемой конструкции. Они отличаются друг от друга эффективностью и итоговой стоимостью. При любых обстоятельствах самодельный агрегат будет стоить на порядок дешевле, чем заводская модель с аналогичными характеристиками.

Одним из наиболее оптимальных вариантов является вакуумный солнечный коллектор. Это наиболее бюджетный и простой в своем исполнении вариант.

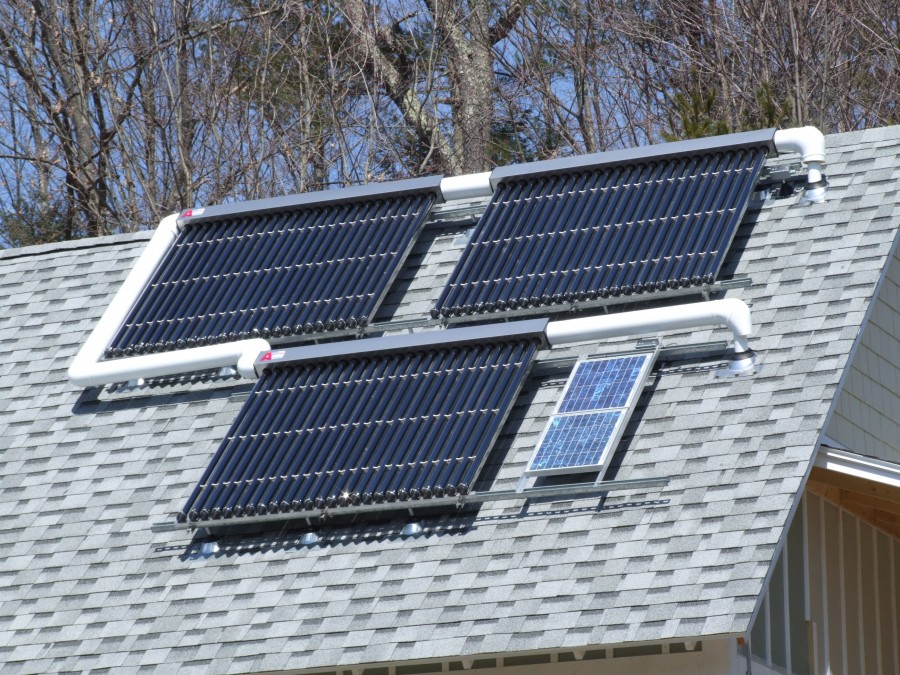

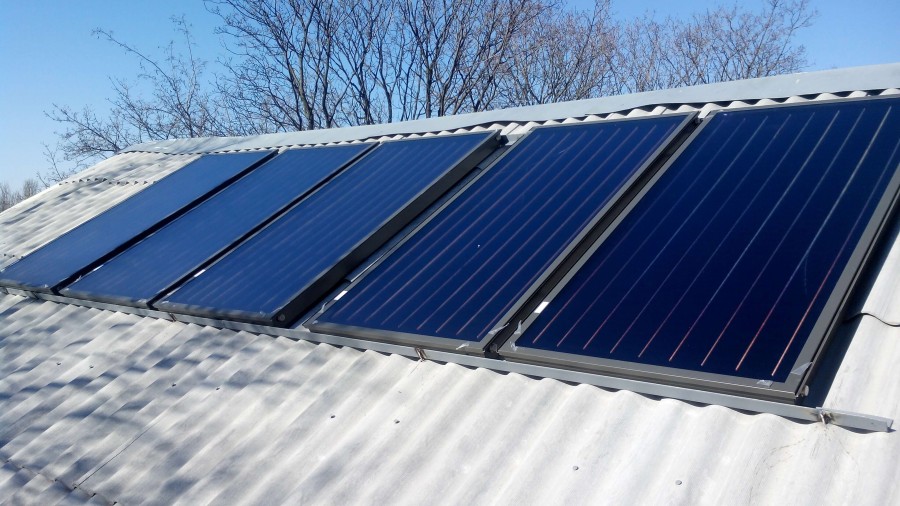

Как установить солнечный коллектор

После того как устройство куплено, главным вопросом становится установка и подключение солнечных коллекторов своими руками. При эксплуатации в летний период устройство можно применять для летнего душа и хозяйственных потребностей.

При использовании принципа естественной циркуляции жидкости, коллектор ставится ниже уровня бака для горячей воды. Разница в высоте обычно составляет 80-100 см. Движение воды обеспечивается расхождением в плотности воды с разной температурой.

Коллектор соединяется с баком при помощи труб, диаметр которых не меньше 3/4 дюйма. Для стенок бака потребуется теплоизоляция. Применяют минвату слоем 10 см и полиэтилен, который компенсирует отсутствие крыши. Эксперты рекомендуют применять навес, защищающий бак от влаги снаружи.

Если вас интересует пошаговая сборка солнечных коллекторов своими руками, то надо помнить, что естественное движение воды может быть неэффективным, особенно при большом расстоянии между баком и поглощающей солнце поверхностью. Чтобы компенсировать этот недостаток, целесообразно поставить насос циркуляционного типа.

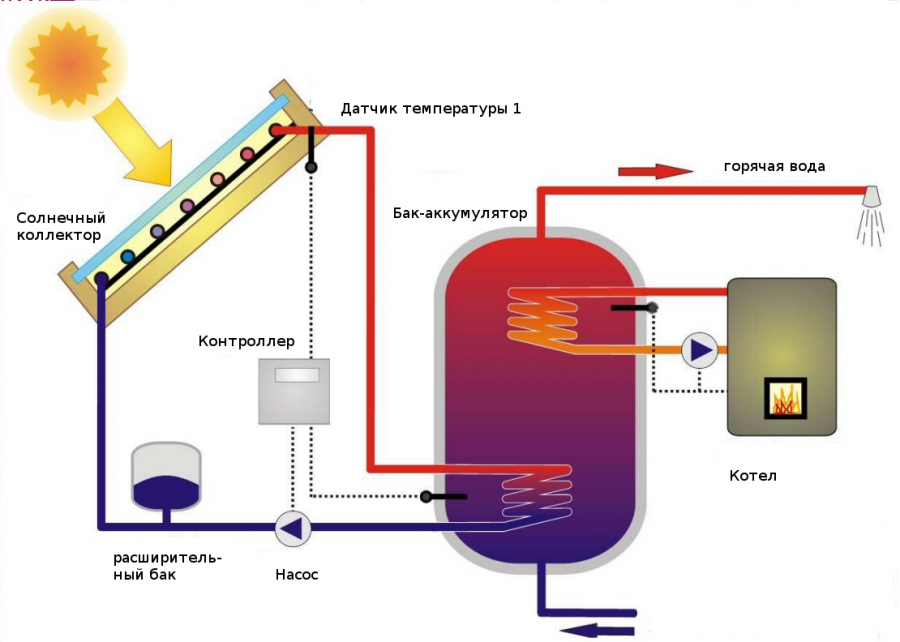

Оснащение систем работающих с солнечными коллекторами автоматикой

Специфика работы гелиоустановок, постоянно меняющиеся исходные данные (время года, погодные условия и так далее) не обеспечивают стабильности параметров (температура, расход теплоносителей и других), что требует включению в схему установки управляющих систем.

Электронные устройства типа контроллера на основании анализа температуры в определенных местах схемы установки дают команды на открытие/закрытие клапанов, включают/выключают насосные установки для выбора оптимального движения теплоносителя по контуру. Так, например, при превышении температуры воды в накопительном баке теплоносителя, контроллер остановит его движение по контуру, прекратив потери тепла, которое могло бы сбрасываться в окружающую среду через коллектор.

Как сделать рабочий солнечный коллектор из сотового поликарбоната своими руками

На многих приусадебных участках можно увидеть так называемый летний душ. Его конструкция довольно проста – небольшая емкость, расположенная на здании, заполняется водой. По мере воздействия солнечных лучей она нагревается до нужной температуры. Но не всегда удобно ждать несколько часов, пока вода будет приемлемой температуры. Поэтому зачастую эту конструкцию немного модифицируют, добавляя в нее солнечный коллектор.

Принцип работы

Он представляет собой панель, внутри которой располагается сеть трубопроводов. С внутренней стороны находится утеплитель (для уменьшения тепловых потерь), а с наружной – защитное стекло. Оно же выполняет другую функцию – создает внутри коллектора парниковый эффект. Под действием солнечных лучей вода в трубках нагревается, а защитные слои минимизируют потери энергии.

Для изготовления устройства по подобной схеме понадобятся специальные инструменты, значительные финансовые затраты и большой объем работы. Поэтому «народными умельцами» была разработана альтернативная модель из ячеистого поликарбоната. Его специфика заключается в использовании полостей вместо медных трубок. Если правильно обеспечить подачу воды в полость и ее дальнейший забор для использования, то подобная конструкция может заменить дорогие заводские модели.

Как сделать солнечный коллектор из поликарбоната своими руками и что для этого потребуется? Прежде чем приступить к разработке плана по изготовлению, следует узнать ряд важных отличий и ограничений для этой модели солнечной установки.

Минимальный напор воды. Соединение поликарбоната и труб ПВХ будет выполняться с помощью термоклея, что не может обеспечить должный уровень надежности. Поэтому исключается работа насосной станции или подключение к центральному водопроводу.
Такой коллектор намного легче заводских моделей (их типы и возможности описаны здесь), что дает возможность установки его непосредственно на летний душ или крышу дома.

Зная эти нюансы, можно начать изготовление.

Для выполнения работы потребуются следующие расходные материалы:

Листы поликарбоната

Нужно выбирать модели с сотами, в которых и будет нагреваться вода. Стандартные размеры листа составляют 12000*1000 мм. Лучше всего делать конструкцию с габаритными размерами 2000*1000. Т.е. для этого понадобится две заготовки — в одной из них будет нагреваться вода, а вторая послужит внешней защитой.

От размера сот будет зависеть полезный объем коллектора. Оптимальным считаются листы толщиной от 4 до 8 мм. Для них объем жидкости на 1 м² соответственно составит 35 и 80 л. При выбранных габаритах, ее вес в заполненном состоянии будет оптимален.

Трубы ПВХ, гибкие шланги и фитинги

Оптимальным считается труба из ПВХ (32 мм) с резьбовым соединением. Ее длина должна составлять 2050 мм (50 мм для подключения). Фитинги и гибкие шланги необходимы для соединения коллектора с системой подачи и забора воды.

Каркасный профиль для гипсокартона и листы пенопласта

Обработка поверхности осуществляется угловым шлифовальным инструментом (болгаркой), соединение отдельных элементов выполняется с помощью термоклея.

Порядок действий

Перед выполнением работ важно правильно сориентироваться в расположении сот. Они должны идти горизонтально, что обеспечит равномерный нагрев воды

Сначала нужно сделать в трубах продольные разрезы. Для этого они фиксируются струбцинами. Необходимо обеспечить максимально ровные линии разреза, для чего используется специальная дисковая пила для болгарки с небольшими зубьями.

В полученные вырезы вставляется лист поликарбоната, который будет выполнять функции солнечного коллектора

Важно установить край листа в трубу не до упора – он должен заходить во внутреннюю полость максимум на ¼ диаметра

Обязательно необходимо провести контрольные испытания коллектора до установки защитного каркаса. С помощью фитингов и гибких шланг он подключается к накопительному баку с водой, который должен быть заполнен максимально. Конструкция устанавливается в наклонном положении и проверяется наличие протечек. Если они отсутствуют – можно приступать к следующему этапу.

Сборка каркаса

В качестве материала изготовления рамы применяются оцинкованные профили для гипсокартона. Они подбираются по ширине, которая должна соответствовать суммарной толщине 2-х листов поликарбоната и пенопласта. Чаще все используются изделия с габаритами 40*75*40.

Сначала укладывается теплоизоляционный слой из пенопласта, который с помощью шурупов крепится к профилю. Затем поверх него ложится коллектор и защитный лист. Для жесткости рекомендуется установить поперечные рейки.

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.

Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии можно в форме, расположенной ниже.
