Самодельный компрессор для аэрографа

Содержание

Типы компрессоров

В продаже встречается просто огромное количество самых различных вариантов исполнения компрессоров, все они характеризуются своими определенными особенностями. Чаще всего устанавливаются:

Мембранные.
Поршневые.
Винтовые.

Каждый тип оборудования характеризуется своими определенными достоинствами и недостатками, которые должны учитываться

Мембранные компрессоры

При выборе наиболее подходящего компрессора уделяется внимание области применения аэрографу. Довольно большое распространение получили мембранные варианты исполнения

Это можно связать со следующими их преимуществами:

Относительно невысокая цена.
На момент эксплуатации мембрана колеблется, за счет чего обеспечивается перекачивание воздуха.
Подобный вариант исполнения подходит для проведения небольших объемов работ, к примеру, в домашней мастерской.
Давление в магистрали при применении подобного оборудования не превышает 3 бар. Этот момент определяет то, что компрессор применяется лишь для подключения всего одного аэрографа.
Стабильной работы в рассматриваемом случае ждать не стоит, так как воздух подается небольшими рывками.

Как ранее было отмечено, распространение мембранных вариантов исполнения можно связать прежде всего с небольшой стоимостью конструкции.

Поршневые компрессоры

Устройства поршневого типа характеризуются большей производительностью. За счет движения подвижного элемента в поршневой камере создается требуемое давление. К особенностям можно отнести следующие моменты:

Подобные аппараты характеризуются небольшими размерами.
Мощности устройства достаточно для подключения сразу нескольких аэрографов.
Устройство просто в управлении.

Для снижения степени износа подвижного элемента зачастую подается смазывающее вещество, однако оно часто становится причиной снижения качества получаемой поверхности.

Винтовые компрессоры

Большей производительностью характеризуются устройства винтового типа. Среди их особенностей отметим следующие моменты:

Конструкция позволяет получить высокое давление, за счет чего проводится одновременное подключение сразу нескольких аэрографов.
Из-за высокой сложности механизма существенно повышается его стоимость.

Подобные варианты исполнения чаще других встречаются в крупных мастерских. Из-за высокой стоимости они редко устанавливаются в домашних мастерских.

Изготовление с распылителем

Такое приспособление — совсем иной уровень рисования. Несложный инструмент позволит проводить точные работы по моделированию, росписи кузова, декорировать помещение или рисовать на картоне. Сборка потребует до 30 минут и немного терпения:

3 шариковых и 2 гелевых ручки;
баллончик из-под дезодоранта;
проволока;
ниппель;
2 болта диаметром 3 мм;
2 иголки;
клей.

Сборка аэрографа с распылителем проходит по этапам. Сначала потребуется сделать фиксатор иголки, патрон:

Вынуть из корпуса автоматической ручки все детали, опустить в корпус пружину. Можно использовать шприц. Из него также вынимается поршень, опускается пружина авторучки.
Очищается от пасты стержень ручки. В корпусе стержня делается отверстие, вставляется болтик.
Готовится корпус. В шариковой ручке раскаленным шилом делаются два отверстия. С одной стороны это будет круглое отверстие диаметром 0,5 см, с другой — овал длиной 2 см и шириной 0,5 см.
Согнуть проволоку, вставить в отверстия.
Иголку от шприца согнуть, вставить в отверстие ручки, второй конец будет закреплен на флаконе с краской.
Патрон иголки вставить в корпус.
Корпус воздушного клапана изготавливается из наконечника автоматической ручки.
Самоделка скрепляется проволокой, клеится.

Сделать компрессор для аэрографа своими руками так же просто. Можно использовать в качестве шлангов трубки от капельницы, баллон сжатого воздуха, а для подачи воздуха — автомобильный компрессор.

Главным в аппарате будет:

компрессор;
тройник;
переходник;
ресивер (маслоотделитель):
фильтр;
шланг.

Сборка конструкции предполагает установку манометра. Это требуется для настройки давления перед запуском. Аппарат лучше устанавливать на подставку, прочно закреплять.

Этап третий: сборка в два этапа

Основная проблема при первой части сборки – это узел, который соединяет ресивер. В случае с огнетушителем вентиль вообще не подходит для этой конструкции. Поэтому его нужно спилить и приварить подходящий фитинговый проводник.

Для менее осторожной, но более быстрой сборки можно сделать следующее:

Убрать управляющий элемент.
Оставить только внутреннюю механику.
К оставшимся выходам подобрать переходники с внутренней резьбой. Прижать при помощи разводного ключа. До «отказа» завинчивать не нужно, так как зачастую происходит нестыковка с переходниками.

Достаточно сделать надежный захват и смазать все поксиполом или холодной сваркой.

Второй этап сборки нужен для удобства и презентабельности изделия. Устройство не маленькое (детали холодильника, ресивер, множественные колени и переходники), и таскать его в руках не всегда продуктивно.

Поэтому используются дубовая доска или ДСП в качестве подставки. К ней монтируется с помощью саморезов машина, а на другой стороне нужно установить мебельные колеса для удобства и мобильности. Или же можно соорудить что-то типа тумбы, чтобы хранить в ней все, что нужно для покраски (непосредственно краску, насадки и т.д.). Туда же можно загрузить и запасные детали (переходники, гайки, ключи).

Плюсы и минусы самодельного прибора

Как и любое техническое изделие, самодельный компрессор для аэрографа обладает рядом как положительных, так и не очень приятных сторон. Если смотреть глобально, то главное преимущество «ручного» компрессора – эстетическое. Работать с машиной личной сборки всегда приятно. Ощущение, что этот компрессор сделали именно вы, очень настраивает на работу.

Кроме того, в большинстве случаев (когда за основу взят холодильный компрессор, огнетушитель или электронасос автомобиля) отмечается низкий уровень шума при работе, тогда как купленный может весьма громко шуметь.

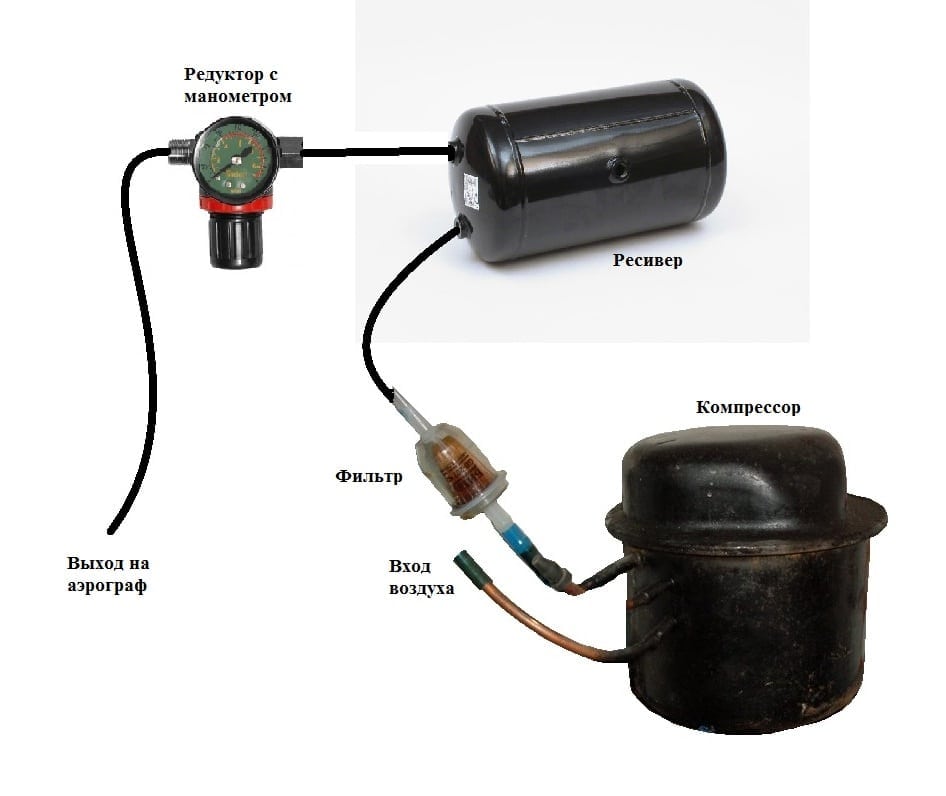

Схема простого самодельного компрессора

Что касается цены, дешевизна самодельного компрессора – весьма натянутый миф. Все зависит от выбранных компонентов, поэтому цена такого изделия очень часто немногим дешевле, чем покупка заводского.

Это интересно: Как правильно подобрать компрессор для аэрографа

Сборка компрессора для аэрографа своими руками

Для тех, кто хочет получить отличную насосную станцию буквально из подручных средств, открыты два пути. Однако сразу нужно сделать одно замечание. Чтобы собрать самодельный компрессор для аэрографа с хорошими данными, нужно сразу запланировать создание обвязки в виде ресивера достаточно высокой емкости. Для этого подойдет газовый баллон или корпус огнетушителя, который нетрудно достать.

Создание ресивера

Идеальным вариантом для самодельного ресивера выступает корпус огнекислотного огнетушителя. Удобен ОХП-10. В него помещается 8.7 литров жидкой углекислоты, полный объем составляет 10 литров. Для конструкции понадобится реле давления, переходник, крест, вентили, тройник, также рекомендуется сразу установить редуктор и влагоуловители (автомобильные, тонкой очистки). Процесс создания конструкции выглядит следующим образом.

Из огнетушителя выпускается остаток газа под давлением.
Снимаются все пусковые и подводящие устройства.
Устанавливается крестовина и реле давления.
Монтируется тройник для подключения манометра и редуктора с сепаратором — влагоуловителем. Эта фаза работы должна выполняться внимательно. Редуктор необходимо правильно ориентировать для верного расположения сливного отверстия.
Собирается входной влагофильтр и подключается через шланг ко входу ресивера.

Данный блок обвязки позволит собрать любую нагнетающую станцию, с фильтрацией конденсата и полным управлением выходным давлением.

Станция на базе компрессора от холодильника

Чтобы упростить рассмотрение самоделок, создание ресивера с системой контроля было рассмотрено отдельно. К такому блоку можно подсоединить любой нагнетатель. Например, собрать компрессор для аэрографа своими руками из холодильника. Для этого понадобится:

демонтировать компрессор холодильника и его систему электропитания, защиты;
осуществить необходимые работы по созданию электропроводки;
разместить ресивер и компрессор на одной платформе;
установить на входе компрессора воздушный фильтр, осуществить подключение реле давления для управления пуском.

Система в сборе выглядит следующим образом:

Совет! Перед сбором конструкции стоит заменить масло в компрессоре. Для этого срезается запаянная трубка (одна из трех), выходящая из его корпуса. Старое масло сливается, вместо него в соответствующем объеме заливается автомобильное, которое практически не впитывает влагу и гораздо лучше защищает нагнетатель от износа.

Автомобильный компрессор

Компрессор с ресивером для аэрографа можно создать из автомобильного, предназначенного для подкачки шин. В этом случае для отдельных моделей придется решить задачу обеспечения питания. Рассчитанные для работы от прикуривателя компрессоры можно подключить к блоку преобразования от ПК.

Параллелятся блоки выпрямления для отдачи максимального тока. Откусываются от разъема материнской платы и любого питания винчестера желтые провода.
Блокируется система внешнего управления включением. Для этого от разъема материнской платы откусывается зеленый провод и любой из черных, указанных на схеме. Провода спаиваются между собой.

Теперь блок питания может включаться без участия материнской платы. В зависимости от его конструкции, это происходит или при включении в розетку, или нажатием кнопки на корпусе.

Чтобы подключить автомобильный компрессор, достаточно желтый провод от любого интерфейса питания винчестера на БП соединить с плюсом интерфейса, а черный — с минусом. Можно использовать соответствующее гнездо, или разобрать штекер.

Для аккуратного внешнего вида станцию питания и компрессор собирают на одной платформе.

Использовать автомобильный компрессор, который питается от 220В — максимально просто. Его достаточно присоединить к ресиверу. Данный узел сделает всю нужную работу по регулировке параметров воздушного потока аэрографа. Как собрать ресивер — описано выше.

Обвязка для аэрографа

Элементы обвязки не обязательны, если аэрографом планируется работать недолго, и нет жестких требований к параметрике входного потока воздуха. Однако они дают возможность с высокой пользой решить ряд специфических задач.

Четко нормировать выходное давление в магистрали, вне зависимости от характеристик компрессора.
Обеспечить оптимальный режим работы нагнетателя, с промежутками отключения для охлаждения.
В целом — гарантировать долговременную работу аэрографа в стабильном режиме.

Устройства можно приобрести в виде готовых промышленных решений. Но по описанию функционала становится понятно, что сделать некоторые из них самостоятельно — не представляет сложности.

Ресивер

Компрессор с ресивером может работать практически непрерывно. Это достигается путем достаточно долгосрочного включения, эксплуатации без перегрузок с длительными периодами охлаждения. Ресивер представляет собой емкость для накопления запаса газа под давлением, своеобразный демпфер для сглаживания.

Рекомендуется покупать готовое инженерное решение. Компрессор с ресивером — это полностью согласованный по характеристикам комплекс устройств. Если же приобрести такой прибор невозможно, его можно создать из отдельных узлов.

Схема построения магистрали выглядит следующим образом:

компрессор;
ресивер, подключенный к его выходному патрубку;
реле давления, задача которого — останавливать и начинать работу нагнетателя по достижении установленного показателя;
выходной тракт, шланг подачи воздуха от ресивера к аэрографу.

Принцип работы такого комплекса достаточно прост. Компрессор включается и работает в номинальном режиме. Воздух закачивается в ресивер. Когда давление в нем достигнет настроенного максимального значения — реле останавливает работу компрессора. Благодаря достаточно большой емкости ресивера воздух подается в аэрограф достаточно долго.

Когда падение давления достигнет настроенного в реле показателя, происходит включение компрессора. Система с ресивером имеет неоспоримое преимущество: вне зависимости от мощности и производительности нагнетателя, можно получить на аэрографе поток воздуха с давлением, меняющимся в достаточно узком диапазоне.

Редуктор

Задача редуктора — ограничивать максимум давления. Этот узел может быть полезным дополнением, устанавливаемый на выходе ресивера. В этом случае можно достигать крайне эффективной работы в системе.

Компрессор-ресивер работают в паре, создавая давление, превышающее потребности аэрографа.
Редуктор формирует оптимальную параметрику выходного потока.
При значительной производительности компрессора и емкости ресивера запас воздуха большого давления позволяет работать аэрографом в оптимальном режиме весьма долго, без включения нагнетателя.

Таким образом, редуктор не только помогает стабилизировать показатели потока на входе аэрографа, но и увеличивает паузы между включением компрессора. Кроме этого, легко работать разным инструментом. Например, выполнять тонкие операции, установив выходное давление в 1-2 бара, окрашивать большие поверхности, увеличив значение на редукторе.

Сепаратор (влагоуловитель)

Крайне необходимый элемент обвязки у тех, кто постоянно сталкивается с конденсатом. Капельки воды, поступающие с потоком воздуха — очень негативный фактор. Они вызывают не только изменение характеристик красочной смеси, но и появление брызг и других нежелательных явлений. Это может испортить всю работу. Поэтому тем, кто работает в помещениях повышенной влажности, пренебрегать сепаратором не рекомендуется.

Защита и автоматика

Другие характеристики компрессора не играют решающей роли, однако достаточно важны. Система защиты в виде теплового реле не допустит выхода нагнетателя из строя. Крайне полезны функции автоматического отключения компрессора при достижении настроенного давления. В сочетании с ресивером, редуктором модель такого класса позволит создать очень удобную и эффективную нагнетательную станцию.

Как соорудить компрессор для устройства высокого давления?

Понадобится подготовить такие элементы:

Схема устройства самодельного компрессора.

манометр;
компрессор;
защитное реле;
огнетушитель;
газовый редуктор;
клапан для предохранения;
шланги для соединения;
топливный фильтр от автомобиля;
газовые переходники;
хомуты;
резьбовой уплотнитель;
основание;
элементы для крепежа.

Стоит знать, что холодильные устройства могут быть поршневыми и роторными.

Подобные приспособления в большинстве случаев оснащаются 3 трубами из меди, одна из которых нужна для заливки внутрь масла, а остальные – для входа и выхода воздуха.

Из трубы будет вылетать много капель масла, поэтому настройку лучше выполнять в нежилых помещениях. Вместо масляной трубы в конструкции может присутствовать заливное углубление, которое завернуто болтом.

Если компрессор уже давно не эксплуатируется, то понадобится поменять масло. Чтобы это сделать, надо перекусить данную трубу или отвернуть болт. Когда старое масло будет слито, понадобится залить новое при помощи шприца.

В качестве ресивера может использоваться огнетушитель. Понадобится определиться с методом подсоединения шлангов. Резьба под вентиль не будет совпадать со стандартными переходниками, поэтому понадобится сделать отверстия нужных размеров. Если проделать отверстия нет возможности, можно зафиксировать элементы с помощью сварки.

Установка системы начинается с насосной конструкции. На входную трубу компрессора надо установить топливный фильтр и закрепить его хомутами. Выходная труба соединяется со входом в ресивер. Далее надо навинтить крестовину на переходник огнетушителя, после чего закрепить реле давления.

Через переходник следует закрепить редуктор с манометром. Шланг для соединения надо надеть на штуцер фильтра и зажать хомутом.

На следующем этапе выполняется пробный запуск, регулировка рабочего давления.

Сборка аппарата без распылителя

Сборка такого инструмента занимает 10-20 минут. Чтобы красить им, понадобится просто в него дуть. В конструкции не используется шланг для аэрографа. Безусловно, ни о каких художественных росписях в этом случае речь не идет. Простое устройство пригодится при моделировании, когда необходимо прокрасить небольшие детали, нанести лакокрасочное покрытие на скол на кузове и пр.

Есть два распространенных способа монтажа:

шприц пластмассовый, игла, гелевая ручка;
скрепка канцелярская;
капроновая нитка (армировка);
кусок изоленты, скотча;
банка для краски.

Последовательность вне зависимости от способа изготовления идентична, только во втором случае вместо шприца в качестве корпуса будет использоваться ручка:

Игла шприца нагревается, отделяется от основы.
Скрепка (или аналогичный кусок проволоки) сгибается под прямым углом.
Один угол скрепки связывается армированной ниткой с иголкой.
Вторая сторона скрепки фиксируется скотчем на корпусе шприца.

Иголка одной стороной будет входить в баночку с краской, вторая сторона будет использоваться как сопло для аэрографа, которое нужно расположить возле выходного отверстия шприца.

Краска разводится до нужной консистенции, распыление происходит после того, как художник начинает дуть в широкий конец самодельного инструмента.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям

Следует запомнить следующие правила работы:

насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Как сделать компрессор для аэрографа своими руками

Для того чтобы смонтировать компрессор для аэрографа своими руками необходимо понимать принцип работы всей системы. Любое подобное оборудование состоит из нескольких основных узлов:

воздушный насос (для нагнетания воздуха в ресивер);
ресивер (для концентрации воздуха и сглаживания воздушного потока на выходе);
дополнительное оборудование (реле давления, манометр, редуктор, предохранительный клапан, соединительные шланги и др.);
платформа (для размещения на ней всех рабочих узлов).

Воздушный насос. В качестве насоса может выступать любое устройство, способное нагнетать воздух, создавая рабочее давление для аэрографа в пределах 2-2,5 атм. Не стоит пробовать использовать пылесос, фен или ручной насос, потому как подающий воздух на аэрограф компрессор такого плана не обеспечит необходимого давления.

самодельный компрессор

Для этих целей лучше всего подойдет поршневой компрессор со старого ненужного холодильника или мембранный автомобильный компрессор для накачивания шин. Второй вариант менее предпочтительный по причине его недостаточной мощности и производительности, а также отсутствием защиты от перегрева и быстрым износом мембраны.

Такие компрессоры для аэрографа, учитывая их компактность, скорее подойдут любителям моделирования в качестве аппарата для окрашивания моделей.

Поршневой же агрегат, наоборот, обладает высокой надежностью, позволяющей холодильникам работать десятилетиями без ремонта и технического обслуживания. Мощность таких насосов дает возможность получать давление до 30 атм.

Кроме того, холодильные компрессоры высокого давления практически бесшумные, имеют защиту от перегрева (пускозащитное реле), а также в отличие от автомобильных насосов, не требуют дополнительного преобразования питающего напряжения.

Ресивер. Суть ресивера заключается в накоплении накачиваемого воздуха и подачи его равномерным потоком на аэрограф. В качестве такой приемной емкости можно использовать любой герметичный сосуд, начиная от пластиковой бутылки и заканчивая газовым баллоном.

Для небольшого покрасочного агрегата на основе автомобильного насоса идеально подойдут пластиковые резервуары, такие, как разного рода бутылки и канистры. Для мини-компрессора не потребуются ни реле давления, ни редуктор, ни предохранительный клапан, так, как давление, создаваемое таким насосом, не представляет особой опасности.

Для самодельного компрессора высокого давления чаще всего используют старые огнетушители, автомобильные ресиверы, небольшие баллоны из-под кислорода, пропана и другие герметичные емкости, способные выдерживать определенное давление. В этом случае применение вышеуказанных дополнительных приборов обязательно.

Компрессор своими руками

Сделать в домашних условиях компрессор можно, используя запчасти от старого не работающего холодильника. Если сам он сломался, а агрегат в рабочем состоянии, он подходит. В идеале брать холодильник зарубежного производства – он более экономичный и бесшумный, чем отечественные экземпляры. Приложив немного усилий и обойдясь без сварки, у вас получится добротный компрессор:

1. Подготовка деталей. Извлеките компрессор из холодильника, непременно сохраните его родные трубки, не отпиливайте их, чтобы стружка не попала в агрегат. Открутите реле, если оно рабочее, нет – купите новое.

Также пригодится и аварийный клапан с реле давления до 2,8 бар. Клапан поможет при аварийном отключении системы. Настроить реле можно будет потом поворотом ручки.

2. Сборка. Штуцерами и различными переходниками скрепите составные часты конструкции воедино. Перед установкой мотора с ресивером смонтируйте клапан обратного давления. Закрепите стыки хомутами, замажьте герметиком, поставьте фильтры для масла. Перед окончанием сборки поменяйте старое масло в компрессоре.

На фанерную основу приделайте емкость, используемую в качестве ресивера, установите компрессор, маслоотводитель и реле для запуска. У вас должно получиться два фильтра – на выходной трубе и на соединении ресивера с компрессором. Реле подключите строго согласно инструкции. Не забудьте подключить шланг. Все, ваш домашний компрессор готов к использованию.

Такой компрессор прекрасно подойдет для аэрографии, однако с эстетической точки зрения данный вариант значительно проигрывает магазинным аналогам.

Изготавливаем КСУ своими руками из подручных материалов

В качестве основных элементов изготавливаемого устройства используем корпус огнетушителя и нагнетатель от бытовой холодильной камеры. Баллон огнетушителя используем как емкость для хранения сжатого газа, подаваемого компрессором. Найти корпус огнетушителя не составляет проблем, в крайнем случае, его можно купить в магазине.

Начнем создание компрессора с тщательной подготовки ресивера. Выкручиваем запорно-пусковое устройство (ЗПУ) из корпуса огнетушителя (лучше брать баллоны с маркировкой “ОУ” – они сделаны бесшовными), вворачиваем водопроводную крестовину с наружной резьбой по всем вводам в три четверти дюйма.

После чего при помощи светодиодного фонаря исследуем внутреннюю поверхность ресивера. Даже при наличии малейших очагов ржавчины, следует удалить все нанесенное покрытие при помощи специальных средств. Противокоррозийные смеси вливаем в баллон, заглушаем вход и тщательно встряхиваем, затем сливаем получившуюся смесь. Обработка производится до полного удаления ржавчины.

Если необходимо сделать детали компрессора для аэрографа в единой цветовой гамме, подготавливаем наружную поверхность баллона, счищая старую краску до металла.

В дальнейшем корпус прогрунтуем, а затем покрасим.

Заключение

Чтобы получать полное удовольствие от работы с аэрографом, достаточно правильно выбрать компрессор системы. Это нетрудно сделать, анализируя ряд параметров

А если уделить внимание обвязке, легко гарантировать даже непрерывную работу на протяжении часов без перегрузки нагнетателя. Станцию подачи воздуха можно собрать и самостоятельно, используя подручное оборудование

Одним словом — сегодня ничто не способно помешать энтузиасту или профессионалу учиться и повышать свои навыки работы аэрографом, создавая прекрасно выглядящие картины или уникальные модели.
