Проблема крепления вытяжки

Особенности наклонной вытяжки

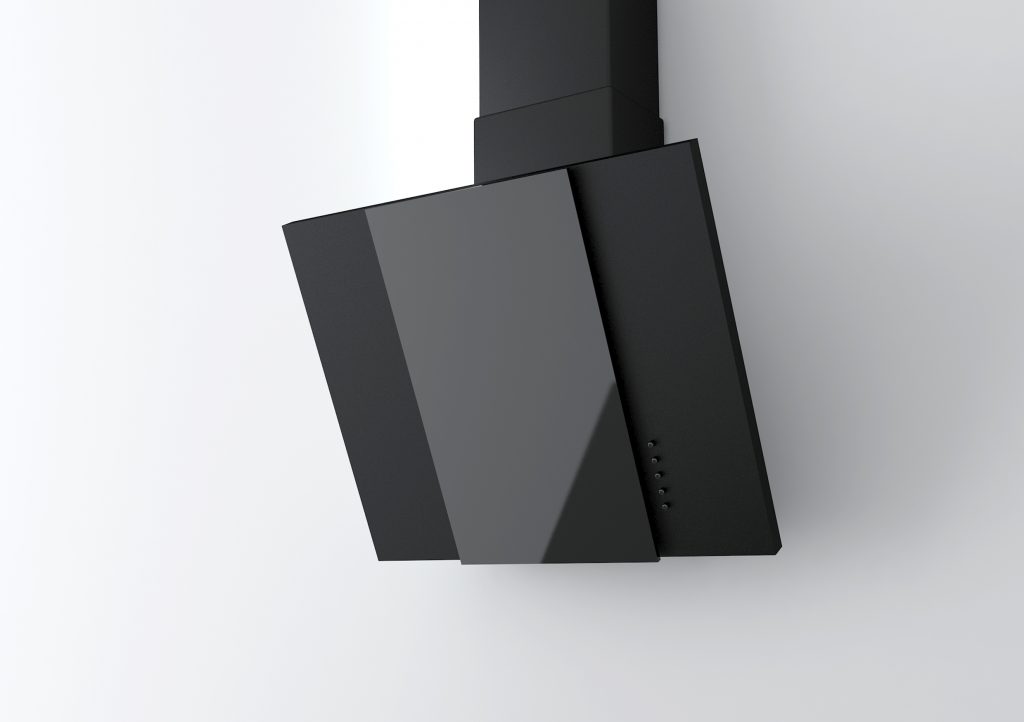

Наклонная вытяжка очень эффектно смотрится в общем интерьере кухни

Наклонная вытяжка быстро и качественно устраняет запах и гарь, смотрится очень стильно, идеально дополняя стильный интерьер кухни. Кроме того, она:

• работает практически бесшумно благодаря установке нового двигателя;
• обладает сенсорным выключателем, благодаря которому можно настроить работу устройства быстро и просто;
• имеет «умный» дисплей, который подскажет какой режим приемлемей всего использовать в индивидуальной ситуации;
• оснащена специальными галогенными лампами, которые не раздражают зрение человека.

Благодаря незначительным габаритам наклонные вытяжки устанавливают на маленьких кухнях, где важно сохранить буквально каждый сантиметр пространства. Для более вместительных кухонь можно подобрать наклонные вытяжки больших размеров

Особенности встраиваемой вытяжки

Встроенная вытяжка экономит место на кухне, гармонично вписывается в интерьер

С целью увеличения свободного пространства люди покупают встроенную технику. Вытяжка для кухни также может устанавливаться в мебель и не вносить изменения в интерьер комнаты.

В конструкции подвесной вытяжки есть следующие элементы:

• Вентилятор –отвечает за вытеснение очищенного воздуха.
• Угольный фильтр – чистит воздушные массы и устраняет неприятный запах.
• Металлический фильтр – собирает на себе жир, сажу и мелкий мусор.
• Дисплей управления.
• Подсветка.

Принцип действия основан на циркуляции воздушного потока. Воздух всасывается вентилятором внутрь вытяжки, где он проходит через металлический фильтр, избавляясь от жира и сажи. Далее он поступает в угольный фильтр для очистки от неприятного запаха.

К положительным качествам вытяжки относят:

• Устройство не выделяется на общем фоне благодаря установке в подвесной шкаф.
• Широкий ассортимент – модели имеют разные размеры, которые подходят под любые параметры кухни.
• Высокая эффективность работы.
• Большая мощность устройства позволяет очистить любую по площади кухню.
• Можно найти бесшумную модель.
• Современные устройства имеют дополнительный функционал, облегчающий их эксплуатацию.

Встроенные потолочные модели трудно монтируются

К недостаткам относят следующие факторы:

• Производительность вытяжки ниже, чем у купольной модификации. Для маленьких помещений этот минус не учитывается, так как объем очищаемого воздуха невысокий.
• Если используется рециркуляционная модель, требуется периодическая замена фильтров. Это незначительно увеличивает стоимость эксплуатации и затрудняет уход за прибором.
• Некоторые модели сложно монтировать, особенно устанавливаемые в потолок.
• Цена встраиваемых изделий более высокая. С увеличением количества функций она возрастает.

Вытяжка для вентсистем кухни и всей квартиры

Территория кухни включена в общую вентсистему. Не имеет значения, дом это или квартира. Какой бы ни была модель системы вытяжки, всё равно кухня должна быть подключена к общей вентсистеме.

Чтоб обеспечить качественную вентиляцию, принято использовать такую схему. Свежий воздух входит через жилую зону помещения. С этой целью установлены приточные клапаны и каналы. После притока свежего воздуха должен произойти вывод отработанных воздушных масс:

• из кухни;
• из ванной;
• из туалета;
• из совмещенного санузла.

Естественная вентиляция должна иметься на кухне, благодаря ней выполняется отвод воздуха

Когда работа вентиляции планируется с учетом всех правил, и испарения, и запахи в жилые комнаты не направляются, а уходят через вентсистему. Предусматриваются разные принципы осуществления удачной вентиляции:

1. Установка естественной системы.

1. Конструирование принудительной вентиляции.

1. Совмещение естественной и принудительной вентсистемы (комбинированный принцип).

Как работает в кухне естественная вентиляция

Обязательно должна присутствовать отдушина. В этот проём воздух вытягивается без воздействия дополнительных агрегатов, то есть естественным путем. Важным преимуществом такой вентсистемы считается то, что не нужно вкладывать средства ни в покупку вспомогательных агрегатов, ни в их последующий ремонт, ни в дополнительные энергозатраты. Если тяга при проверке вытяжного канала оказывается достаточной, тогда вспомогательные конструкции можно и не добавлять.

Система принудительной вентиляции для кухни

Вентиляторы монтируются:

• в вытяжные каналы;
• в приточные клапаны.

Принудительная вентиляция становится актуальной, если возникают сложности для естественной циркуляции воздушных потоков в нужных объёмах.

На кухне устанавливают вытяжку с принудительным отводом смешанных с воздухом испарений от плиты или в вентканал, или на улицу. Агрегат выполняет роль «подмоги», чтобы основная вентиляция работала эффективнее. Но заменой полноценной вентиляции установленная кухонная вытяжка считаться не может.

Комбинированный вариант – оптимальный

Естественная вентиляция сочетается с принудительной, это лучшая система воздухообмена. При этом используется принудительная вентиляция отводного типа. Предусматривается возможность ее работы, даже если не будет электропитания.

В таком сочетании предполагается присутствие вспомогательных клапанов, что способны переключать работу каналов в автоматическом режиме, создавая принудительную вентиляцию.

Виды встраиваемых вытяжек по конфигурации

По конфигурации вытяжки могут быть горизонтальными и вертикальными – имеется в виду расположение относительно варочной панели. Горизонтальные приборы самые распространенные, располагаются они прямо над плитой, что позволяет им достаточно эффективно улавливать поднимающийся пар. Пример такого классического решения показан на фото ниже.

Вытяжка с выдвижной панелью и встроенным освещением

Если шкаф вам над варочной панелью не нужен, можно установить вертикальную вытяжку. Они также могут быть встраиваемыми, но не в мебель, а в стену. Вариант сложный в исполнении, поэтому их мы чаще можем наблюдать открытыми. Всасывающая панель у такой вытяжки наклонена под тупым углом по отношению к плите. Лучше втягивать пар помогает крышка, которая в открытом положении становится чем-то вроде улавливателя. Есть и модели устроенные по-другому.

Вертикальная вытяжка

Такая конструкция не совсем удобна в виду того, что на внутренних поверхностях будет активно скапливаться грязь и жир, а помыть их не так то и просто.

Рецепты из морковки для здорового питания и красоты

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

• шахта расположена рядом;
• применение подвесного потолка;
• вытяжка без воздуховода;
• пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Вытяжки для газовых плит : подключение, монтаж

Разберем, как правильно установить вытяжку над газовой плитой, с наименьшими затратами.

Перед установкой необходимо изучить паспорта плиты и вытяжного оборудования. Если в паспортах указывается различная высота вытяжки над газовой плитой, то предпочтение отдается данным паспорта плиты. При отсутствии данных в паспорте плиты можно опираться на значение высоты 0,75…0,85 метра от плиты до вытяжки.

Монтаж вытяжки осуществляется согласно требованиям ее паспорта. Перед работами подготавливают инструмент, крепежные детали, воздуховоды, переходники, хомуты, шпильки или кронштейны крепления.

Обычно используются следующие инструменты:

• мощная дрель;
• удобная отвертка;
• ножовка;
• рулетка;
• карандаш;
• герметик;
• уровень.

Секреты монтажа

Вытяжка монтируется после установки варочной газовой поверхности. Первоначально намечается расположение вытяжки над газовой плитой и трасса воздуховодов. При монтаже встраиваемых моделей в шкафу выполняется отверстие для выхода воздуховодов. Приподнимают нижнюю полку, освобождая пространство для модели, и производят установку с использованием саморезов.

При установке моделей других типов на стены или потолки крепят специальные кронштейны или шпильки и монтируют на них вытяжки. Затем вытяжка соединяется с вентиляционным выходом. Для этого могут использоваться гибкие или стационарные воздуховоды, соединительные фитинги, герметик. При выходе воздуховода за стену наружную в ней заранее выполняют выходное отверстие с защитной решеткой, козырьком. При подсоединении к отверстию воздухопровода на выходе монтируется клапан обратный. После установки воздуховоды в целях оформления интерьера часто закрываются специальными пластиковыми коробами. Нередко трасса воздуховодов достаточно красиво выглядит и не требует маскировки.

Подключение к электропитанию

Затем вытяжка подключается к электропитанию. Наиболее простой вариант предполагает использование существующей электророзетки с заземлением. При отсутствии такой возможности при отключении электричества производят подсоединение вытяжки к электросети. При этом следует четко соединять контакты: землю с землей, нулевой провод с нулем и фазу с фазой. Подключенные контакты изолируются, и проверяется специальным инструментом инверторной отверткой, нет ли подачи напряжения на корпус вытяжки. При монтаже электрики следует применять резиновые перчатки.

Установленная вытяжка от газовой плиты проверяется листом бумаги, который должен притягиваться к входной решетке на любых рабочих режимах.

Следует выделить ключевые моменты:

• ширина вытяжки выбирается не меньше размера плиты по ширине;
• высота вытяжки от газовой плиты устанавливается в диапазоне 0,75…0,85 м;
• при монтаже не следует держать вытяжку за декоративные детали, стекло.

Типовые схемы вентиляции на кухне

Существует две основные схемы устройства кухонной вентиляции: естественная и принудительная. В первом случае проветривание производится с помощью отверстий в стенах и открытых форточек, с одной стороны, и общедомовых вентиляционных каналов с другой.

Во втором случае смена воздуха осуществляется механическим путем, с помощью установки энергозависимых устройств. Наиболее удачным признан третий, комбинированный вариант, при котором одновременно задействованы естественная приточная схема, согласно которой воздух самопроизвольно поступает в помещение, и принудительный отвод через кухонные вытяжки.

По способу очистки воздуха все вытяжки можно разделить на 2 вида – отводящие (втягивающие) и рециркуляционные. Вторые не связаны с вентиляционными каналами посредством труб и коробов, функционируют в автономном режиме

Существует и третий вид – комбинированные приборы, которые оснащены двойными фильтрами и воздуховодом, могут работать как с подключением к вентиляционной шахте, так и самостоятельно.

Естественная вентиляция имеет единственное преимущество: для обеспечения комфортного микроклимата на кухне (как и в других комнатах) не требуются дополнительные материальные вложения.

Но она обладает низкой эффективностью. Когда происходит процесс готовки на электрической или газовой плите, из-за медленного воздухообмена быстро распространяются тяжелые запахи.

Устройства для обеспечения принудительной вентиляции гораздо производительнее, однако необходимо для реализации механической схемы оборудование зависимо от поставок электроэнергии.

Вытяжки с отводом и рециркуляционные приборы отлично справляются с очисткой загрязненного воздуха и удалением неприятных запахов, но они не охватывают зону под потолком, куда также попадают пары и частички жира

С учетом указанных особенностей и используется комбинированная схема, объединяющая работу вытяжных устройств и естественной вентиляционной системы.

С типичными схемами и вариантами устройства вентиляции на кухне ознакомит статья, которую мы советуем прочесть.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

• Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
• Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
• Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
• Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
• Размечается место крепления конструкции.

Установка

• компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
• Перфоратором просверливаются отверстия под фиксаторы вытяжки.
• Вкручиваются шурупы.
• Пользуясь уровнем, проверяется горизонтальность монтажа.
• Навешивается вытяжка (без короба).
• Соединяется с вытяжной трубой, соединенной с каналом.
• Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
• Проводится пробный пуск технического устройства во всех режимах.
• При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

• встроенного типа – вся установка маскируется в подвесном шкафу;
• каминного и купольного вида – конструкции фиксируются на стене;
• островная модель – компонуется на потолочине;
• угловая вытяжка – ставится в углу;
• плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

• Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
• Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

Как проверить работоспособность вентиляции

Проверка вентиляции – дело несложное, его можно вполне осуществить с помощью простых подручных средств, например, зажигалки или бумажного листа. Нужно открыть форточку или окно в любой комнате дома и поднести зажженный огонь или лист к вентканалу. При хорошо работающей вентиляции пламя заметно отклонится в сторону вентиляционной решетки, а лист — прилипнет.

Ничего не произошло? Значит, система не работает. Гораздо хуже, когда пламя отклоняется в вашу сторону – это признак того, что в вентиляции присутствует обратная тяга, то есть, отработанный воздух из других квартир не выводится наружу, а поступает к вам в квартиру. В этом случае самому проблему не решить – скорее всего, ее причина кроется не в канале, а в самом воздушном стояке, поэтому лучше обратиться в ЖЭК или службу с соответствующей лицензией. А вот небольшой засор вполне можно устранить и самостоятельно.

Критерии выбора вытяжек: на что обратить внимание

Неплохо подскажут, как выбрать вытяжки для кухни, отзывы разных потребителей, которые стоит изучить перед приобретением подобного оборудования. Кроме производительности не забывайте учитывать и такие параметры:

• размеры. Ширина конструкции должна совпадать сгабаритами плиты. Это защитит от попадания продуктов горения на внутреннюю отделку или мебель;
• управление у каждой вытяжки расположено на корпусе. Панель управления может быть кнопочной, сенсорной или слайдерной;
• фильтры позволяют задерживать даже крохотные частицы в отработанном воздухе. При этом стоит выделить фильтры грубой и тонкой очистки;
• функционал вытяжки может быть достаточно обширным. Остаточный ход позволяет экономить энергию, которую потребляет вытяжка. Также в некоторых моделях предусмотрен электронный таймер;
• уровень шума определяется в децибелах.

Важно, чтобы модель подходила под оформление кухни

Важным критерием выбора является и материал корпуса. Он может быть выполнен из пластика, из нержавеющей или эмалированной стали, алюминия или из закаленного стекла.

Статья по теме:

Нюансы стандартных размеров вытяжек и форма корпуса

Размеры вытяжки стоит подбирать больше, чем габариты плиты. Если прибор окажется слишком маленьким, он не сможет справляться со всем объемом загрязненного воздуха.

Вариант вытяжки с отводной системой с определенными размерами

Пользуются популярностью модели вытяжек для кухни с отводом в вентиляцию 60 см. Изделие с размерами 120*60 пропускает через себя достаточный объем воздуха, но не больше, чем 350 куб. м/ч. К крупноразмерным относятся модели с параметрами 206*60 мм. Их используются для оборудования высокой производительности.

Размеры плоской конструкции

Вытяжки для кухни шириной 50 см отличаются не очень высокой производительностью. Также стоит учитывать, что производительность оборудования может снизить наличие поворотов на 90 градусов и уменьшение площади сечения вентиляционной магистрали.

При подборе размеров воздуховода для вытяжки на кухне необходимо предварительно оценить габариты вентиляционных ходов.

Как правильно выбрать материал корпуса

Чаще всего корпус вытяжки выполняется из трех вариантов материала. К дорогостоящим материалам относится нержавеющая сталь. Такие поверхности легко чистить и они смотрятся презентабельно.

К бюджетным вариантам следует отнести металлические поверхности с покрытием из разнообразных эмалей. Нередко применяется и закаленное стекло. Но за такой поверхностью требуется тщательный уход.

Неплохим решением является комбинация металла и стекла

Характеристики производительности

Важным фактором является производительность, то есть количество воздуха, которое может пропускать вытяжка за час.

Чтобы посчитать данный показатель необходимо площадь кухни умножить на высоту, а затем полученное количество умножить на 10. Именно это значение покажет, сколько воздуха будет проходить очистку за час. Чтобы определить данный показатель более точно, его нужно умножить на коэффициент 1,3. Выбирайте оборудование с некоторым запасом мощности.

Особенности уровня шума

В децибелах измеряется уровень шума вытяжки. Так как все члены семьи проводят в этом помещении значительное количество времени, то данный показатель должен варьироваться в пределах 45-50 дБ. Такой шум идентичен негромкому разговору. На максимальной мощности уровень не должен превышать 70 дБ.

Как выбрать подсветку и панель управления

Часто вытяжки оснащаются специальными источниками освещения. Подойдет вариант с галогеновыми лампами. При этом освещение может быть рассеянным или фокусированным.

Панель управления бывает кнопочной или сенсорной. Последний вариант оборудуется датчиками, которые фиксируют влажность и температуру. При изменении показателей устройство способно переключаться на определенный режим работы. За таким типом панели легко ухаживать. Панель с механическим типом управления имеет регуляторы и кнопки на лицевой стороне корпуса.

Определенным удобством отличается электронный вариант управления. При этом можно программировать устройство, чтобы оно работало в автономном режиме.

Подсветка может иметь вид светодиодной ленты или отдельных лампочек

Почему вытяжка шумит: главные факторы, влияющие на уровень шума

В первую очередь нужно разобраться с причинами: почему вытяжка может издавать сильный шум?

На уровень звука влияют:

1. Производительность (мощность) вытяжки. Чем она выше — тем быстрее вращается вентилятор, тем быстрее идет воздух по воздуховоду, и тем больше шума слышно.





















2. Объем кухни. Чем больше по размеру помещение — тем более мощная вытяжка на кухню требуется.

3. Диаметр воздуховода. Чем меньше сечение — тем быстрее будет скорость воздушного потока, и тем громче будет звук.

4. Количество изгибов (в первую очередь под прямым углом) на пути от вытяжки до вентшахты. Чем больше изгибов — тем сложнее воздуху «добраться» от вытяжки до шахты, и тем выше скорость придется использовать.

5. Наличие и количество переходов. Любой переход (с одного материала на другой, с одной формы сечения на другую, с одного диаметра на другой) — дополнительная причина усиления шума.

6. Длина воздуховода для вытяжки. Чем она больше — тем больше придется нагружать вытяжку (включать больше скорость).

7. Материал воздуховода — гофра или пластик? Гофрированный канал шумит больше, хотя и изгибы у него можно делать более плавные. Пластиковый — шумит меньше из-за гладкости стенок.

8. Высота вытяжки над плитой. Если вытяжка висит выше стандартного расстояния — для эффективного удаления воздуха ей придется работать на большей скорости, и работать дольше. А значит — и больше шуметь.

9. Качество сборки самой вытяжки. Если где-то присутствует люфт, то может появиться посторонний звук из-за вибрации.

10. Качество крепления устройства на стене и неподвижность воздуховода. Если корпус будет закреплен некачественно (не жестко), то он может вибрировать, издавая посторонний звук. Это же касается и воздуховода.

11. Слишком близкое расположение пластикового вентилятора к корпусу. В этом случае из-за горячего воздуха, поднимающегося от плиты, пластиковые лопасти могут незначительно деформироваться, и цепляться за корпус. Проблема редкая, но все-таки встречается, о ней идет речь в видео ниже.

Каким может быть шум?

По звучанию это может быть:

1. Дребезжание, вибрация. Явный признак того, что где-то что-то люфтит (непрочно закреплен корпус, воздуховод, или же что-то в механизме).

2. Гул вентилятора. Возможная причина — загрязнение лопастей.

3. Гул воздуха в воздуховоде. Основная причина — слишком узкое сечение, из-за чего шуму появляется из-за большой скорости проходящего воздуха. Также звук может появляться из-за переходников.

4. Гудение работающего двигателя.

Как понять, что шумит из-за поломки?

На слух можно определить, что вытяжка нуждается в ремонте. «Симптомы» таковы:

1. Любое явное отклонение от привычного «звучания» (появление посторонних звуков, заметное усиление шума). Если вытяжка у вас не первый месяц, и вы успели запомнить, как она работает на разных скоростях — изменения в звуке вы наверняка услышите.

2. Вибрация, дребезжание, посторонний шум в корпусе. Причиной может быть люфт движущихся частей.

3. Когда шум остается прежним, но воздух вытяжка удаляет ощутимо хуже.

Нормы уровня шума

Для общего ознакомления приведем показатели (в децибелах) для разных источников шума:

Рассматривать более громкие источники шума не будем. Превышение 80-90 дБ считается опасным (если такой звук человек слышит длительное время), а уровень 120-140 дБ (взлетающий самолет) — является болевым порогом.

Какой уровень шума создает большинство вытяжек?

В среднем кухонная вытяжка шумит на уровне 50-60 децибел (речь идет про работу на максимальной скорости). Ширина корпуса при этом роли не играет — будь то хоть 60 см, хоть 90.

Поскольку на максимальной скорости устройство обычно работает недолго — то для человека такой шум вреда не создает.

Зайка Zoobe & Дискотека Авария – Малинки

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
