Делаем кулер для винчестера.

Операции, необходимые для осуществления модда

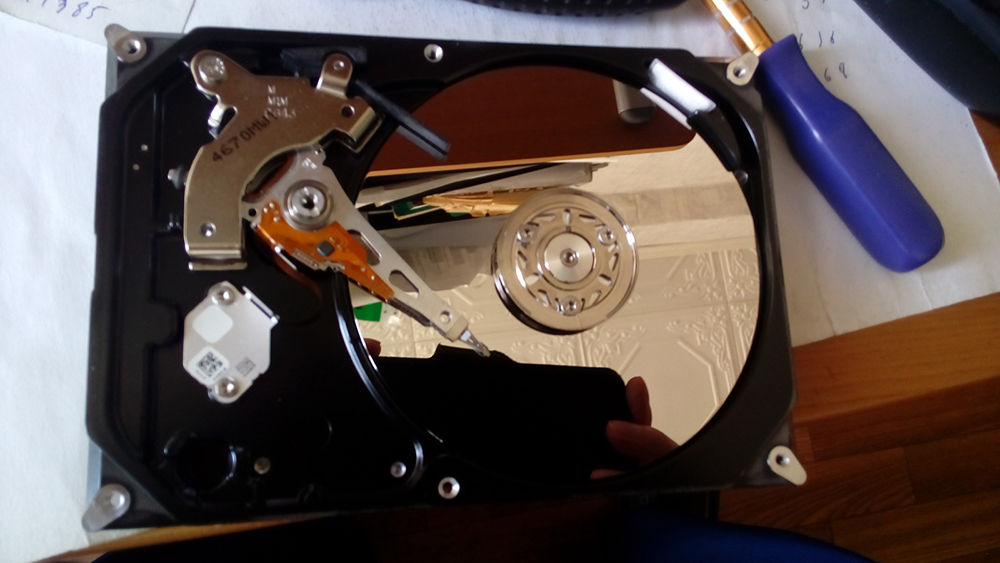

1. Снимается крышка. Откручивается шайба, фиксирующая блин (диск). Изнутри выкручиваются все механизмы (головка чтения, микросхема, магниты.

2. Изготавливается чертёж (лекало) будущей крыльчатки (в любом графическом редакторе, но лучше использовать COREL DRAW). Затем накладывается на блин и приклеивается. В моём случае я делал крыльчатку с 6-ю лопастями (для того чтобы кулер не шумел, лучше делать его с нечётным количеством лопастей- 7, 9, 11….).

После этого закрепляется в тисках и ножовкой вырезается заготовка будущего вентилятора (если есть дремель, тут и мучиться не надо). Получается блин, состоящий из 6-и частей. Лопасти, если нужно, подтачиваются.

3. Заготовка надевается на шпиндель и закрепляется родной шайбой. Затем все лопасти загибаются под одним углом (это делалось вручную, потому, как нужных инструментов не было). Загнуть их под одним углом не так уж и сложно, можно ориентироваться по любой точке. Я делал просто, чтобы они не были выше его внутренней стенки и не касались его крышки.

4. Пришло время самой крышки винчестера, резать её очень легко — делается разметка будущего отверстия и засверливается по линии отреза (легче, конечно, дремелем). Все заусенцы, образовавшиеся после сверления, легко стачиваются напильником, потому что крышки HDD чаще всего делают из мягких металлов, например, из латуни или алюминия. После всех работ части кулера собираются воедино.

Должно получиться что-то вроде того, что на фотографии ниже. Как видите, ничего сложного в этом модде нет.

Ещё, если вы хотите сделать так, чтобы он выделялся из кучи “железок”, можно подсветить его ультра-яркими светодиодами, которые будут крепиться с внутренней стороны крышки.

Зеркальная поверхность блина (диска) будет давать точное отражение, получится приятная «игра света».

В чём плюсы такого мода:

  1. Можно установить в стандартный разъём HDD для охлаждения другого винчестера. Учитывая высокую скорость вращения шпинделя, может оказаться очень эффективным.

  2. Подключается стандартным шнуром питания (молекс).

  3. Может украсить кейс любого моддера.

В чём минусы:

  1. Высокий уровень шума, издаваемый вентилятором. Всё потому, что нужно подбирать винчестеры с тихими движками, в основном новые, на тот момент такого под рукой не оказалось.

  2. Есть опасность потери конечностей, просунутых к вращающейся крыльчатке любопытными друзьями. В моём модде я предусмотрел это, дабы не травмировать ни себя, ни других – лопасти у кулера были загнуты в обратную сторону.

Вот так можно за несколько дней сделать кулер, который будет выдувать всё тепло, выделяемое винчестерами. Или просто, поставьте его в кейс для вдува воздуха — и красиво, и холодно! Я думаю, этот мод будет достойным и функциональным украшением любого корпуса. Замысловатая на первый взгляд идея оказалась не так сложна в осуществлении.

Популярные статьи  Как своими руками сделать многоярусную грядку для клубники: выбор материала и схема

P.S: Для меня этот мод привлекателен тем, что такую идею ещё никто не использовал.

Иван Жданкин aka JEEP

jeeps (a) yandex.ru
7/07.2006

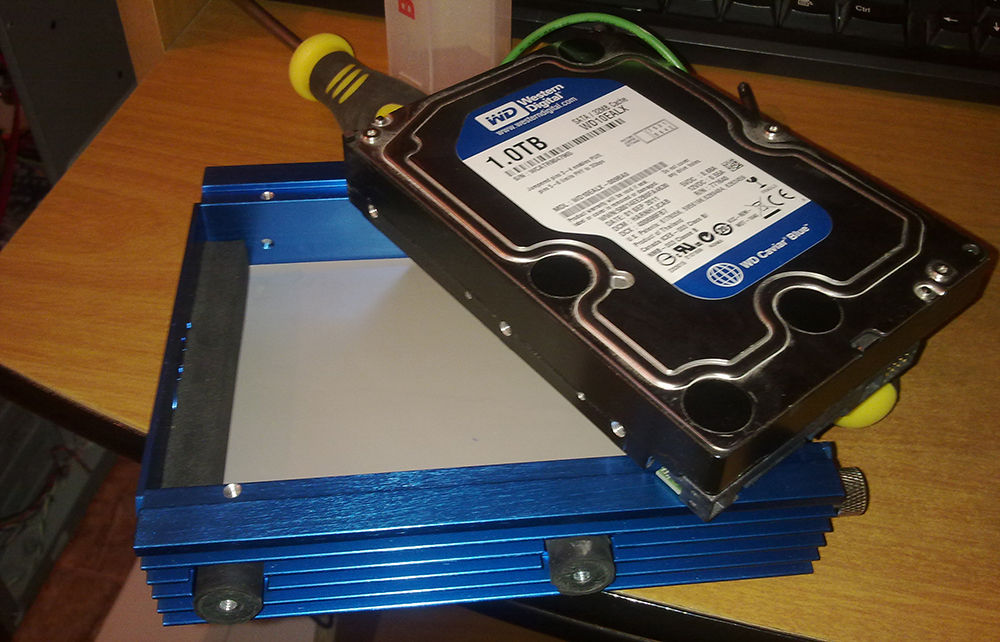

Активные системы охлаждения жёстких дисков

Вентилятор подаёт свежий воздух на охлаждающую пластину, расположенную над жёстким диском. Пластина обычно имеет плоскую поверхность, которая одной стороной касается охлаждаемой детали, а на другой располагается несколько рёбер. Эти рёбра увеличивают поверхность пластины и, следовательно, её теплообменную способность. Вентилятор делает циркуляцию более быстрой и эффективной, поскольку удаляет тепловую поверхность воздуха, которая образуется между рёбрами. Активное воздушное охлаждение винчестера является эффективным с точки зрения энергосбережения с одним основным недостатком: оно может снизить рабочую температуру детали только до температур, которые всегда выше, чем температура окружающей среды. Это может быть проблемой, когда ПК работает в жёстких условиях или рядом с ним есть другие компоненты, которые могут создавать высокие температуры во время работы.

Надёжность этих систем очень высока, потому что даже если вентилятор перестанет работать, система может действовать в течение нескольких минут в качестве пассивного воздушного охлаждения. Более того, когда вентилятор вот-вот выйдет из строя, за несколько дней он обычно издаёт странный звук, давая пользователю достаточно времени для замены. Расходы на обслуживание этой системы невелики и доступны для всех.

Методы охлаждения ПК

Первые компьютеры, которые когда-либо были сделаны, могли работать только при постоянной температуре, примерно комнатной. Чтобы достичь соответствующих температурных и влажностных условий и обеспечить бесперебойную работу ПК, необходимо было использовать специальные системы охлаждения. С тех пор всё кардинально изменилось. Современные компьютеры могут работать при более высоких температурах окружающей среды, выполняя миллионы вычислений в секунду больше. Методы охлаждения для современных компьютеров, которые были изобретены и испытаны за последние годы, были значительно минимизированы. У каждого из них свои преимущества и недостатки. Чтобы вы могли выбрать тот, который соответствует вашим потребностям, для начала ознакомьтесь с их особенностями.

Симптомы перегрева жёсткого диска

Перегрев является одной из наиболее распространённых проблем, возникающих у пользователей с их жёсткими дисками

Важно, чтобы владельцы компьютеров понимали, что перегрев – это не просто незначительное неудобство. Исследования показывают, что горячий жёсткий диск является предвестником его отказа

Отказ жёсткого диска приводит к тому, что люди теряют все свои данные, особенно если нет соответствующей системы резервного копирования. Когда профессионал теряет все свои данные, это может нанести огромный ущерб бизнесу. Перегрев – это то, что легко определить: корпус вашего ноутбука или компьютера может быть тёплым или горячим наощупь. Некоторые из других контрольных признаков надвигающегося отказа компьютера включают в себя:

  • Значительная задержка при загрузке или медленный доступ к файлам.
  • Странные звуки – особенно громкие щелчки.
  • Вентиляторы работают дольше и громче, чем обычно.
  • Данные исчезают или становятся повреждёнными.
  • «Синий экран смерти».

Причины перегрева жёсткого диска

Заблокированный поток воздуха. Воздух должен поступать в компьютер, чтобы вентиляторы могли выполнять свою работу. Убедитесь, что ваш компьютер находится там, где ничто не препятствует попаданию воздуха в вентиляционные отверстия. Неисправные вентиляторы. Когда вентилятор загрязняется, он должен работать усерднее, чтобы поддерживать надлежащую температуру и перегревать жёсткий диск. Чистите кулеры каждые 3-6 месяцев. Пыль. Пыль не только блокирует поток воздуха, но и изолирует компоненты, которые должны охлаждаться вентиляторами. Пыль – ваш враг! Разместите свой компьютер в таком месте, где минимум пыли и которое легко содержать в чистоте.

Достоинства и недостатки

Распространённой проблемой в создании продукта, особенно в электронике, является управление температурным режимом для достижения оптимальной эффективности. Суть задачи заключается в разработке энергосберегающих микропроцессоров и печатных плат (PCB), которые не будут перегреваться. Часто пропускаемым аспектом решения проблем терморегулирования компьютера является архитектурное проектирование. Будь то частный дом, офисное здание или выделенная серверная комната, архитектурные соображения могут оказать огромное влияние на доступные решения по управлению температурным режимом. Для решения и уменьшения трудностей и неэффективности, возникающих в результате нагрева, инженеры используют различные системы охлаждения жёсткого диска для управления условиями. Эти системы можно разделить на две основные категории: с активными и пассивными методами охлаждения. Но в чём разница между ними?

Пассивное охлаждение

Преимущества пассивных методов охлаждения заключаются в энергоэффективности и более низких финансовых затратах. Пассивное охлаждение обеспечивает высокий уровень естественной конвекции и рассеивания тепла благодаря использованию теплораспределителя или теплоотвода для максимизации режимов радиационного и конвекционного теплообмена. Другими словами, пассивное охлаждение основывается на использовании воздуха, проходящего через корпус ПК и его кулеры. Пассивное управление температурой – это экономичное и энергосберегающее решение, которое опирается на радиаторы, теплораспределители, тепловые трубки или материалы теплового интерфейса (TIM) для поддержания оптимальных рабочих температур.

Активное охлаждение

Активное охлаждение, с другой стороны, относится к технологиям охлаждения, которые для улучшения теплообмена полагаются на внешнее устройство. Благодаря технологиям активного охлаждения во время конвекции скорость потока увеличивается, что резко увеличивает скорость отвода тепла. Решения для активного охлаждения включают принудительную подачу воздуха через вентилятор или нагнетатель, принудительную подачу жидкости и термоэлектрические охладители (TEC), которые можно использовать для оптимизации управления температурой жёсткого диска. Вентиляторы используются, когда естественной конвекции для отвода тепла недостаточно. Они обычно интегрированы в электронику, например в корпус компьютера, или подключены к процессорам, жёстким дискам или наборам микросхем для поддержания тепловых условий и снижения риска отказов. Основным недостатком активного управления температурным режимом является то, что он требует использования электроэнергии и, следовательно, приводит к более высоким затратам по сравнению с пассивным.

Популярные статьи  Птички Angry Birds из соленого теста

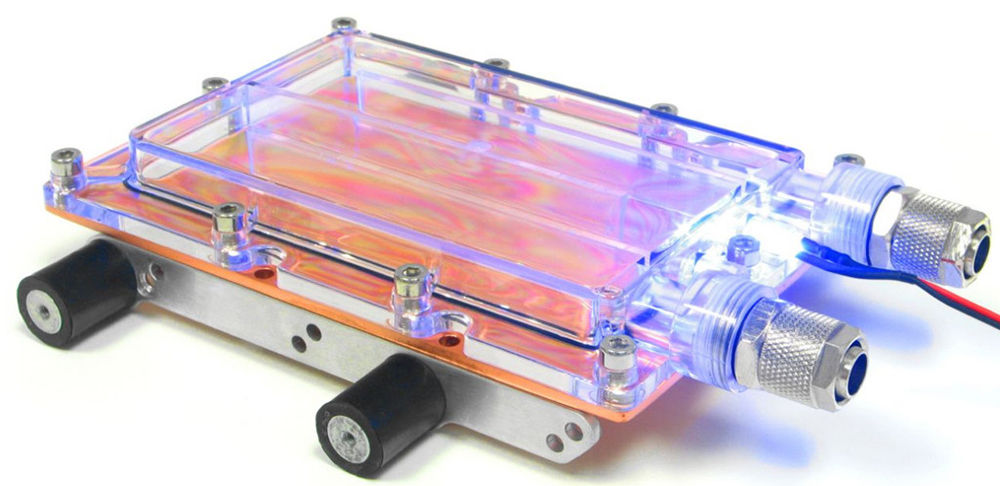

Водяное охлаждение

Это довольно новая тенденция в системах охлаждения корпусов ПК и жёстких дисков. Базовая система состоит из охлаждающих пластин, шлангов, через которые проходит охлаждающая жидкость, небольшого бака для охлаждающей жидкости, циркуляционного насоса и радиатора. К каждому охлаждаемому компоненту прикреплена охлаждающая пластина. Она обычно изготавливается из меди или алюминия и представляет собой пустотелую пластину с входом и выходом для охлаждающей жидкости. Циркуляционный насос будет циркулировать охлаждающую жидкость от радиатора к пластинам, затем к резервуару и обратно к радиатору. В радиаторе охлаждающая жидкость снижает температуру. В зависимости от типа радиатора, водяное охлаждение также можно разделить на активное и пассивное.

  • Пассивное водяное охлаждение: при этом методе радиатор изготавливается из длинного тонкого медного или алюминиевого шланга, который имеет ребра, изготовленные из одного и того же материала, различными способами прикреплёнными к его периметру. Когда горячая охлаждающая жидкость проходит через трубу, она охлаждается до температуры окружающей среды.
  • Активное водяное охлаждение: с помощью этого метода вода охлаждается не естественным путём, а с использованием других средств охлаждения, таких как небольшие фреоновые термоэлементы Пельтье.

В некоторых случаях охлаждающая жидкость может циркулировать естественным образом. Для этого резервуар и радиатор должны быть размещены выше, чем самая высокая охлаждающая пластина системы (то есть выше, чем HDD), шланги должны быть большего диаметра, а радиатор должен быть спроектирован так, чтобы охлаждающая жидкость могла проходить по нему свободно. В общем, водяное охлаждение может быть довольно грязным, когда в соединениях труб происходит сбой. Для работы насоса также требуется много энергии, что снижает его эффективность, но это можно обойти, если выбрать естественный поток. С другой стороны, при активном водяном охлаждении рабочая температура может быть быстро понижена до температуры окружающей среды или даже ещё меньше.

Основным недостатком является надёжность системы, поскольку сбой в работе насоса будет означать почти мгновенное повышение температуры HDD и других компонентов ПК, поэтому для повышения надёжности необходимо принять специальные меры безопасности. Кроме того, у водяного охлаждения есть технические проблемы, когда его пытаются применить к различным компонентам ПК, таким как дополнительные жёсткие диски, планки памяти, микросхемы мостов север/юг и т. д. Не все детали могут быть оснащены пластинами водяного охлаждения, что делает этот способ недоступным. Поэтому вентиляторы для циркуляции воздуха внутри корпуса в этих системах присутствуют почти всегда. Стоимость установки и сервиса иногда выше, чем в предыдущих вариантах, так как требуется регулярное техническое обслуживание насоса.
